Android 基础知识4-2.10 GridLayout（网格布局）详解

一、GridLayout（网格布局）概述

GridLayout 布局是 Android 4.0 以后引入的新布局，和 TableLayout(表格布局) 有点类似，不过它功能更多，也更加好用，最大的特点是放置的组件自动占据网格的整个区域,每个组件的大小相同,不能改变组件大小，只能改变组件之间的水平和垂直间隔。

（1）、可以自己设置布局中组件的排列方式

（2）、可以自定义网格布局有多少行,多少列

（3）、可以直接设置组件位于某行某列

（4）、可以设置组件横跨几行或者几列

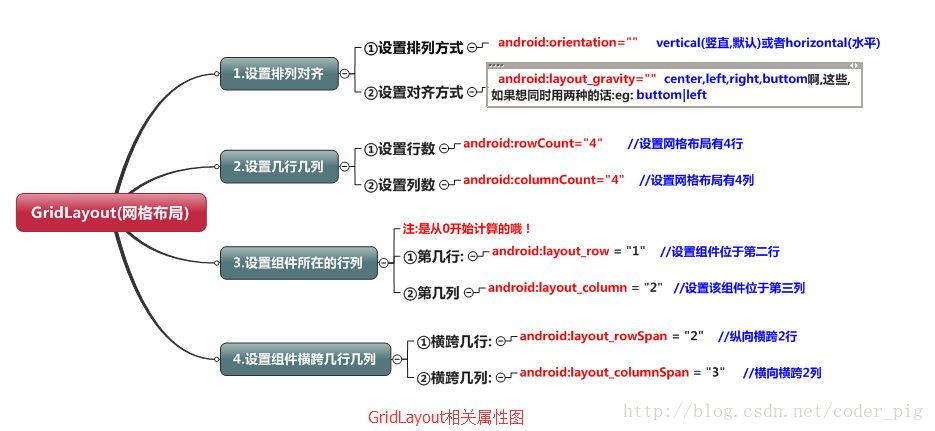

二、GridLayout 布局常用的标签

（1）、GridLayout 常用布局标签：
<android:columnCount=”4″：设置最大列数，这里设置为4。

<android:rowCount=”5″：设置最大行数，这里设置为6。

<android:orientation=”horizontal”：设置元素布局方向，这里设置为平行。

（2）、GridLayout 单元格常用布局标签：
<android:layout_row=”0″：指定单元格的显示的列数，这里设置控件的列数为第1列。

<android:layout_column=”3″：指定单元格显示的列数，设置控件的行数为第4列。

<android:layout_columnSpan=”2″：指定单元格占据的列数。

<android:layout_rowSpan=”2″：指定单元格占据的行数。

三、GridLayout类的常用构造方法

GridLayout(): 构建一个一行一列的GridLayout对象。
GridLayout(int rows, int cols): 用指定行数和列数去构建GridLayout对象。
GridLayout(int rows, int cols, int hgap, int vgap): 指定行数、列数、水平间隔和垂直间隔去构建GridLayout对象。

示例：

四、简易计算机代码示例

效果图：

示例：

<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/GridLayout1"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:columnCount="4"
    android:orientation="horizontal"
    android:rowCount="6">

    <TextView
        android:layout_columnSpan="4"
        android:layout_gravity="fill"
        android:layout_marginLeft="5dp"
        android:layout_marginRight="5dp"
        android:background="#FFCCCC"
        android:text="0"
        android:textSize="50sp" />

    <Button
        android:layout_columnSpan="2"
        android:layout_gravity="fill"
        android:text="回退" />

    <Button
        android:layout_columnSpan="2"
        android:layout_gravity="fill"
        android:text="清空" />

    <Button
        android:layout_gravity="fill"
        android:text="+" />

    <Button
        android:layout_gravity="fill"
        android:text="1" />

    <Button
        android:layout_gravity="fill"
        android:text="2" />

    <Button
        android:layout_gravity="fill"
        android:text="3" />

    <Button
        android:layout_gravity="fill"
        android:text="-" />

    <Button
        android:layout_gravity="fill"
        android:text="4" />

    <Button
        android:layout_gravity="fill"
        android:text="5" />

    <Button
        android:layout_gravity="fill"
        android:text="6" />

    <Button
        android:layout_gravity="fill"
        android:text="*" />

    <Button
        android:layout_gravity="fill"
        android:text="7" />

    <Button
        android:layout_gravity="fill"
        android:text="8" />

    <Button
        android:layout_gravity="fill"
        android:text="9" />

    <Button
        android:layout_gravity="fill"
        android:text="/" />

    <Button
        android:layout_width="wrap_content"
        android:layout_gravity="fill"
        android:text="." />

    <Button
        android:layout_gravity="fill"
        android:text="0" />

    <Button
        android:layout_gravity="fill"
        android:text="=" />

</GridLayout>

说明：

<GridLayout android:layout_width=”fill_parent”：网格布局宽度为填满屏幕

<GridLayout android:layout_height=”wrap_content”：网格布局高度为包裹内容

<GridLayout android:columnCount=”4″：网格布局设置 4 列

<GridLayout android:rowCount=”6″：网格布局设置 6 行

<GridLayout android:orientation=”horizontal”：网格布局设置为水平布局

回退与清空按钮横跨两列，其它按钮都是直接添加，占用一行一列

通过 android:layout_rowSpan 与 android:layout_columnSpan 设置了组件横跨多行或者多列时，如果想要让组件填满横越过的行或列的话，则可以设置 android:layout_gravity = “fill”

android:layout_gravity=”fill”：设置内容对其方式为填充

android:text=”0″：设置控件内容

android:textSize=”50sp”：设置控件字体大小

android:background=”#FFCCCC”：设置控件背景色
