《开源精选》是我们分享 Github、Gitee 等开源社区中优质项目的栏目,包括技术、学习、实用与各种有趣的内容。本期推荐的RIL是一款专门为嵌入式平台开发的无线通信模组(GSM/GPRS/CatM1/NB-Iot)管理软件。它与其它大型框架(例如Android RIL、Wince RIL)不同的是,它被设计成应用于资源受限物联网终端设备(单片机+无线模组的方案),并提供物联网通信所需的基本功能,包含网络注册、连接管理、短信收发及 Socket 通信。
基本特性
-
• 包含网络注册、连接、短信收发及 Socket 通信管理等基本功能。
-
• 模组驱动使用插件化方式管理,同一个系统中能够挂载适配多个模组,并能够动态选择模组驱动程序。
-
• 通过简单的修改就能够适用于不同的 RTOS 平台。
-
• 内置多种情况下的异常处理机制,保证模组稳定运行。
-
• 内置常用组件,如带断点续传功能的 HTTP 文件下载、TFTP 传输、MQTT 等。
系统要求
为了使RIL能够正常运行,目标系统必须满足以下要求:
-
• ROM 资源:至少 13.5K Bytes(取决于挂载的模组个数及使用的组件)
-
• RAM 资源:至少 1.2K Bytes(取决于socket创建数量)
-
• RTOS 及堆栈: RIL需要运行在两个任务中,每个任务的堆栈至少 256 Bytes
-
• 编译器:由于 RIL 使用了一些 C99 的特性(柔性数组、内联),所以编译器需要开启对 C99 的支持。对于 IAR,它默认是打开的,而 Keil MDK 需要手动增加编译选项(–c99 –gnu)
软件架构
环境准备
下面demo工程使用的平台及软硬件环境:
-
• MCU :STM32F401RD
-
• IDE :IAR7.4、Keil MDK 4.72a
-
• Module : EC21
-
• RTOS : Free-RTOS V202012.00
工程配置
下面视图展示了所有 RIL 子目录的内容,其中 ril 子文件夹包含 ril 服务相关功能,模组驱动,使用案例。demo 用于ril演示工程。
ril
│
|───docs 使用文档
|───demo 演示工程
│ │───driver 驱动文件
│ │───lib MCU外设库文件
│ │───misc 常用功能库
| |───os 操作系统相关
| |───project 工程文件
| └───user
│ └─── samples 演示案例(TCP/UDP/HTTP/SMS)
│ └─── tasks 系统任务
└───ril
│───build 工程文件,用于输出RIL库文件
│───case 内置组件(HTTP/TFTP/MQTT)
│───modules 模组驱动文件(ec21,bg96,hl8518 ...)
│───common 通用库文件
|───core ril内核服务相关
└───port RTOS相关移植接口
项目用到.h头文件
在使用时您应确保工程头文件路径含有以下目录:
-
• ril/core/inc
-
• ril/common/inc
-
• ril/port
-
• ril/case/(可选目录,如果你不需要ril内置的组件则不需要包含此项)
项目用到.c源文件
一般而言,需要包含 RIL 的内核 c 文件、通用库文件、要使用的模组驱动文件以及可选的内置组件。
-
• 文件夹 ril/core/src 中的所有 c 文件
-
• 文件夹 ril/common/src 中的所有 c 文件
-
• 用到的模组驱动,根据硬件需要在文件夹 ril/modules 中选择对应的文件
-
• RTOS 系统相关,根据 OS 平台选择文件夹 ril/port 中选择对应的文件
生成库文件
为了加快你所在的项目编译速度,可以预先将RIL源码包编译成库形式,ril/build 目录提供了 IAR 及 MDK 库编译工程,进入工程之前需要先选择对应的目标平台(如Cotext-M4),然后点击 build 或者 make 按钮,这样就在 ril/output 目录下生成了对应的库文件。
启动RIL

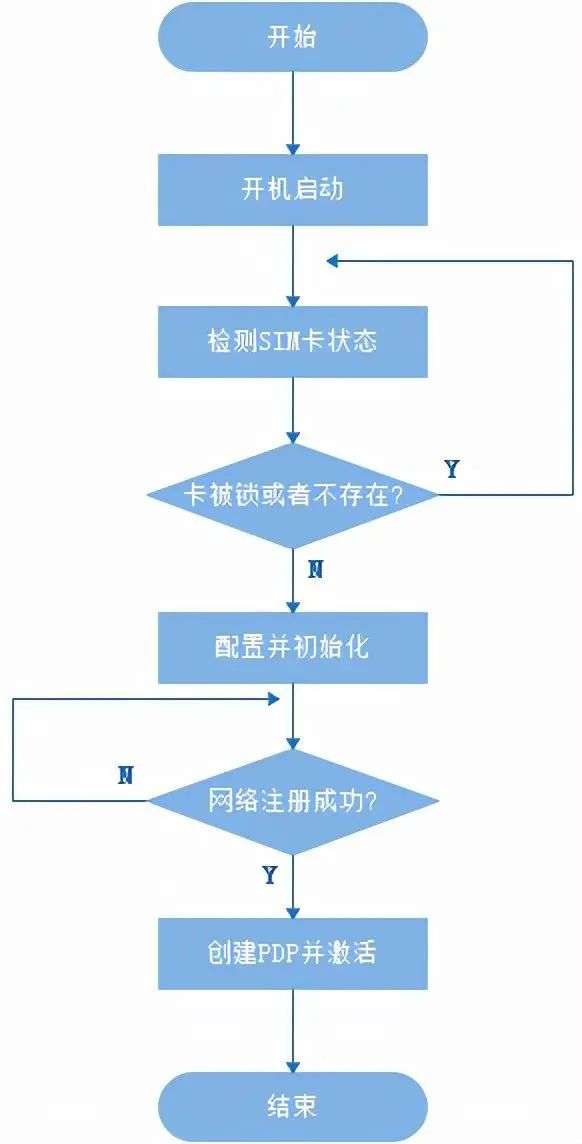

一个无线模组连接服务器前需要先经过开机、检测 SIM 卡、频段及制式配置(如果有需要)、网络注册、建立 PDP 并激活等一系列复杂步骤, 大致流程图如下所示:
上面的流程读者只需要做一个大概的了解,这些过程已经由 RIL 内部的状态机自动完成,用户只需要按下面的步骤进行操作即可。
-
• 创建 RIL 任务,包括主任务及 AT 命令解析任务
-
• 使用接口适配器及配置参数初始化 RIL
-
• 选择硬件对应的模组型号
-
• 打开模组设备
-
• 启用网络连接
—END—
开源地址:https://gitee.com/moluo-tech/ril
