浏览器渲染流程(下) 分层、绘制、合成

前言

上一篇讲了一点非常普遍的部分，可能很常听别人说(虽然重绘部分还没讲)。

这一篇会讲点相对来说较少听到过的，如分层、光栅化、合成。

渲染流程

4. 分层(`Layer`)

因为页面中有很多复杂的效果，像是3D变换，页面滚动等，为了更方便的实现这些效果，渲染引擎回味特定的节点生成专用的图层，并生成一颗对应的图层树，最后再合成图层。

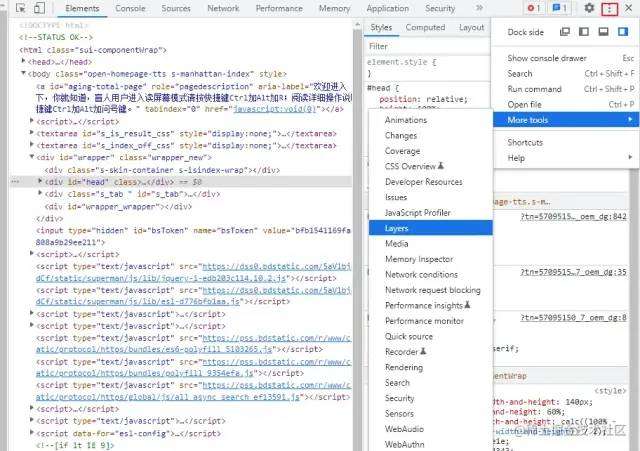

怎么查看页面的分层情况呢？

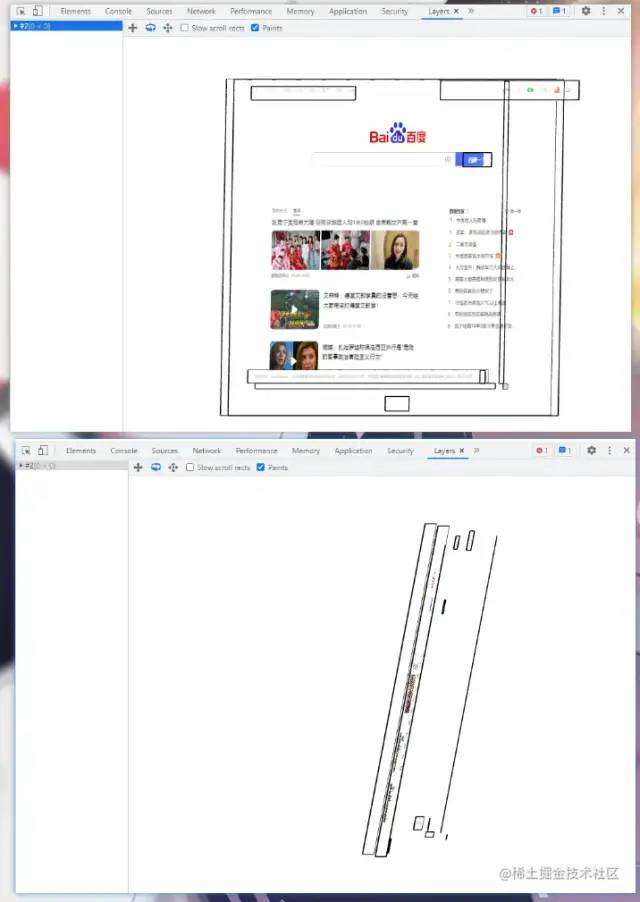

按上图操作即可。

每一个黑框都是一个图层。

那么需要满足什么条件，渲染引擎才会为特定的节点创建新的图层呢？

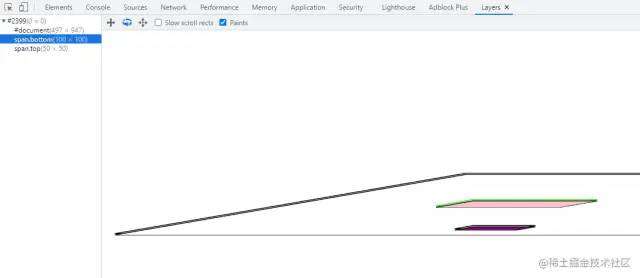

拥有层叠上下文^[1]属性的元素会被提升为单独的一层

<style>
    .bottom {
      position: fixed;
      width: 100px;
      height: 100px;
      background-color: pink;
    }

    .top {
      position: absolute;
      width: 50px;
      height: 50px;
      background-color: purple;
      z-index: 1;
    }
</style>

<body>
  <span class="bottom"></span>
  <span class="top"></span>
</body>

需要裁剪的地方也会被创建为图层

这里的剪裁就是，当内容超过容器体积时，对文字进行裁剪。overflow:hidden不会创建新的图层color{red}overflow: hidden不会创建新的图层overflow:hidden不会创建新的图层。
```
<style>
    .clip {
      width: 100px;
      height: 100px;
      background-color: pink;
      overflow: auto;
    }
</style>

<body>
  <div class="clip">
    <p>123456789123</p>
    <p>123456789123</p>
    <p>123456789123</p>
    <p>123456789123</p>
  </div>
</body>
```

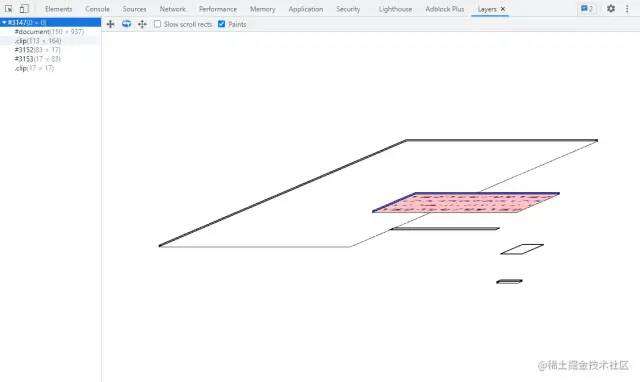

出现要裁剪的时候，渲染引擎回为文字部分当都创建一个图层。滚动条也会是一个图层。(包括上下、左右两条滚动条)

5. 绘制(`Paint`)

分层结束后，我们会得到图层树，然后渲染引擎就会对图层树上的每个图层进行绘制。

而绘制的过程就是模仿画画，会把涂层的绘制拆分成很多个绘画指令。我们想要绘制只需要依次执行一个绘制列表的每一条指令即可，比如，画一个矩形，画一个边框等。

那么怎么查看绘制的指令呢？

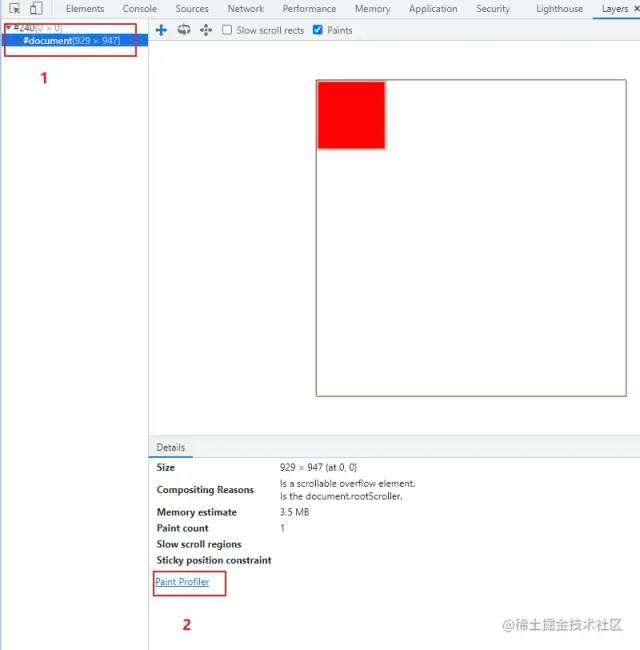

打开Layer面板，按下图步骤操作。

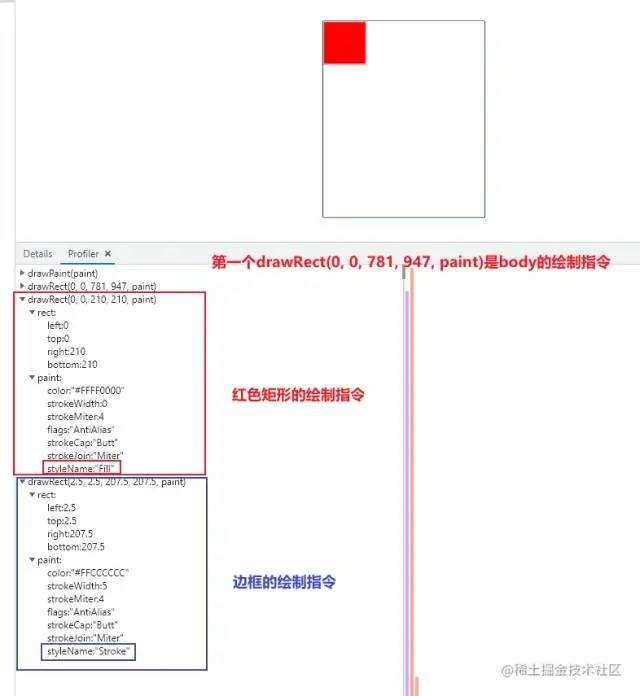

可以发现，绘制指令还会包括两部分：

rect：绘制的范围。如果是其他形状可能不是rect，而是rrect之类。
paint：绘制的一些样式，包括是填充还是线这种

6. 合成

6.1 光栅化(`Raster`)

上一步(绘制)中，我们看到了绘制指令列表。但是实际的绘制操作并不是主线程来完成的，而是合成线程来完成的。

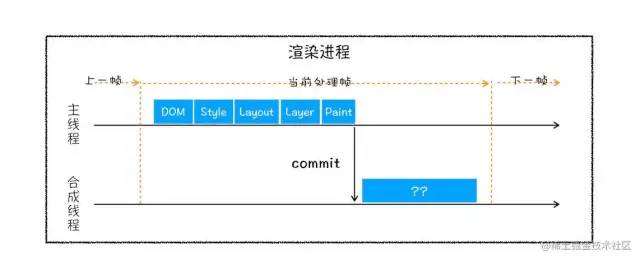

渲染进程中主线程和合成线程的关系如下图所示：

当图层的绘制指令列表准备好之后，主线程会把该列表提交(commit)给合成线程。然后合成线程开始工作：

合成线程将图层划分为图块(tile)
图块栅格化

**合成线程将图层划分为图块(tile)**：

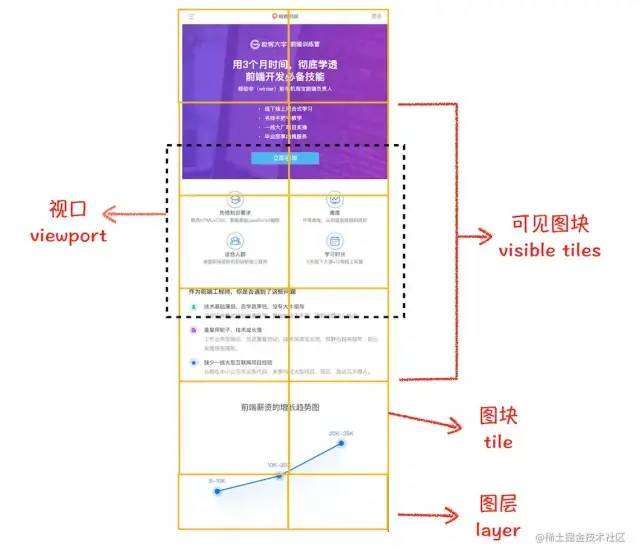

通常一个页面会很大(长)，但是用户只能看到其中一部分，而这一部分叫做视口(viewport)。有一些图层也会很大，但是用户只能通过视口看到一部分，所以就没必要将整个图层都绘制出来。这就是将图层划分成图块的原因。

图块栅格化：将图块转换为位图。(会优先将视口附近的图块先转换为位图)

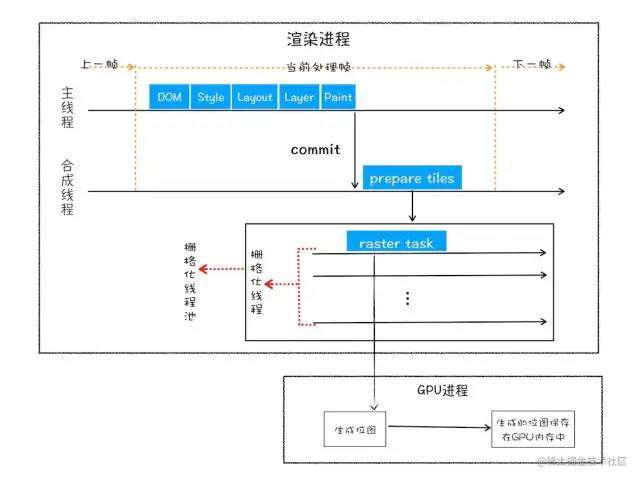

渲染进程维护了一个栅格化的线程池，所有的图块栅格化都是在线程池内执行的。而且栅格化过程中会使用GPU来加速生成位图，使用GPU生成位图的过程叫做快速栅格化，生成的位图会保存在GPU内存中。

6.2 合成(`Composite`)与显示

当所有的图块都被光栅化后，合成线程就会生成一个绘制图块的命令(DrawQuad)，然后将该命令提交给浏览器进程。浏览器进程中的组件viz会根据该命令，将页面内容绘制到内存中，最后将页面内容从内存中拿出来，显示在屏幕上。

合成操作是在合成线程上完成的，也就是说，执行合成操作时，是不会影响到主线程的。

7. 完整流程

回流、重绘、合成

回流(Reflow)

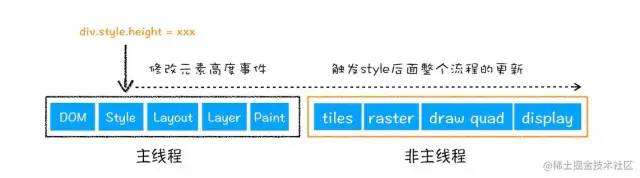

回流需要重新根据CSSOM和DOM来计算布局树，然后完整执行渲染流水线，包括分层、绘制、合成(光栅化)。

回流也叫重排

从上图也可以看出来，回流需要完整执行渲染流水线，所以开销也是最大的。

会导致回流的操作（以及减少回流的方法）

DOM的增删行为：如果需要大量增删子元素，最好使用DocumentFragment文档碎片来减少回流
几何属性的变化：如果需要修改多个属性，例如同时修改宽高、字体大小等，可以将这些定义在一个class里，这样就只会引起一次回流。
元素位移操作：使用transform代替top等位移操作。因为transform会开启硬件加速(GPU加速)，后面合成小节会讲到。
获取元素的偏移量属性：获取color{red}获取获取offsetTop、scrollTop、clientTop、offsetWidth等属性，因为浏览器为了确保值得正确性，所以即使只是获取属性值也会引起回流。少获取元素偏移量属性。如果要获取偏移量属性而且是多次操作，最好做下缓存。
浏览器窗口尺寸改变
初始渲染

重绘(`Repaint`)

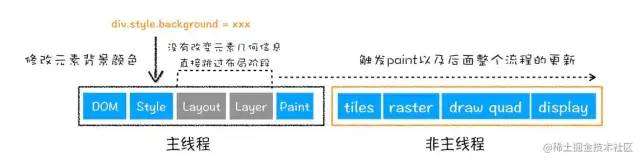

如果修改元素的背景颜色，不会触发布局、分层阶段，直接进入绘制阶段，然后执行之后的子阶段，这个过程就叫重绘。

重绘不会触发布局、分层阶段，所以效率比起回流要高很多。

合成

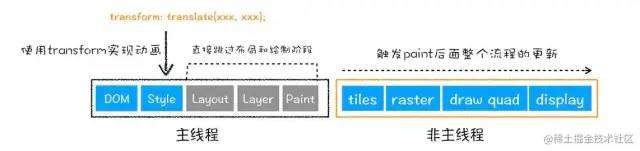

如果使用CSS的transform来实现动画效果，会跳过布局和绘制阶段，直接在非主线程进行合成动画。合成的效率比回流、重绘要高很多，因为合成是在非主线程进行合成，还跳过了布局和绘制阶段。

可以在CSS Triggers^[2]查看，那些属性会触发回流、重绘、合成。有一些属性还会因为内核不同，触发的也不同。

参考

技术淘金丨浏览器渲染流程^[3]

浏览器原理4:页面渲染 – 简书^[4]
