简介
PDManer元数建模,是一款多操作系统开源免费的桌面版关系数据库模型建模工具,相对于PowerDesigner,他具备界面简洁美观,操作简单,上手容易等特点。
支持Windows,Mac,Linux等操作系统,也能够支持国产操作系统。PDMan-2
–> CHINER-3
–> PDManer-4
,数据库建模产品的升级延续
本产品基于 ES6+React+Electron+Java构建
核心功能
-
数据表管理: 数据表,字段,注释,索引等基本功能 -
视图管理: 实现选择多张表多个字段后,组合一个新的视图对象,视图可生成DDL以及相关程序代码,例如Java的DTO等 -
ER关系图: 数据表可绘制ER关系图至画布,也支持概念模型等高阶抽像设计 -
数据字典: 代码映射表管理,例如1表示男,2表示女,并且实现数据字典与数据表字段的关联 -
数据类型: 系统实现了基础数据类型,基础数据类型在不同数据库下表现为不同数据库类型的方言,这是实现多数据库支持的基础,为更贴近业务,引入了PowerDesigner的数据域这一概念,用于统一同一类具有同样业务属性字段的批量设置类型,长度等。基础数据类型以及数据域,用户均可自行添加,自行定义。 -
多数据库: 内置主流常见数据库,如MySQL,PostgreSQL,SQLServer,Oracle等,并且支持用户自行添加新的数据库。 -
代码生成: 内置Java,Mybatis,MyBatisPlus等常规情况下Controller,Service,Mapper的生成,也添加了C#语言支持,可自行扩展对其他语言的支持,如Python等 -
版本管理: 实现数据表的版本管理,可生成增量DDL脚本 -
生态对接: 能够导入PowerDesigner的pdm文件,老版本的PDMan文件,也能导出为word文档,导出相关设置等
操作一览
-
创建新项目

-
项目设置
打开项目后,通过点击工具栏的“设置”按钮,进入项目设置界面,如下图:

-
数据表管理

-
代码生成

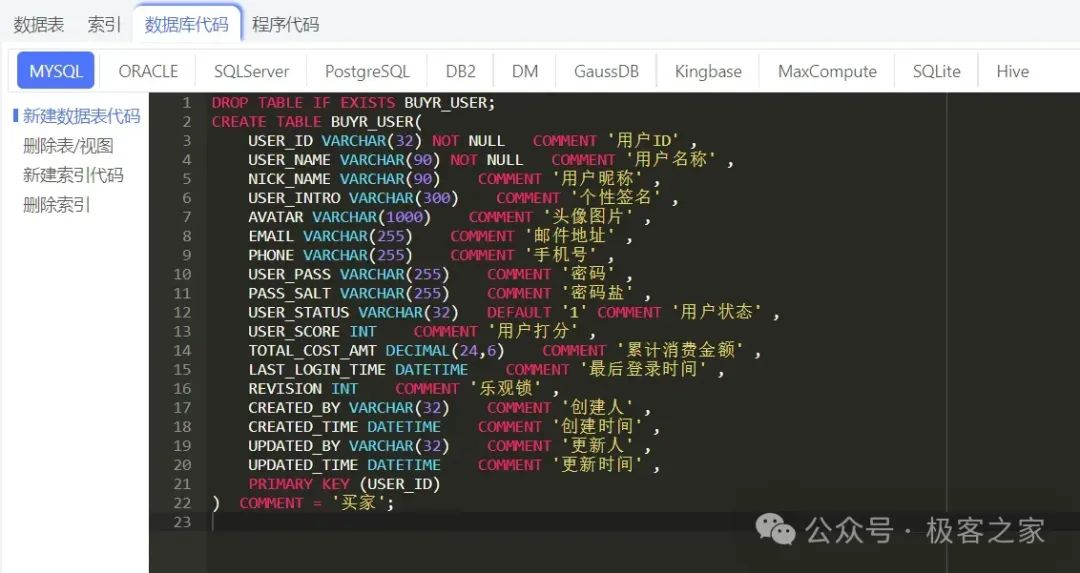

双击数据表,标签页中打开表编辑模式,切换到“数据库代码”标签页,如下图:

-
视图管理

-
关系图管理

-
数据库逆向解析

-
字段库管理
右字段库用于存放系统中常用字段,用于在新建数据表时,能够快速引入,在于字段复用,统一数据标准,元数建模提供字段库管理功能。

-
可定制化的WORD文档模板
导出WORD文档,通过java+poi-tl构建生成引擎,文档模板可定制化,数据模型为可通过设置界面查看,如下图:

开源地址
https://gitee.com/robergroup/pdmaner
