深入Netty事件流程分析(上)

前面我们已经深入分析Netty中的核心组件,接下来我们开始来深入理解Netty各个组件处理事件的运作流程,通过事件流程的分析,我们可以思考Netty框架是如何设计组件之间的协作来配合完成基于Reactor模式且具备可伸缩性的Web服务,由于Netty事件流程比较多且杂,上篇主要分析事件轮询器初始化,启动类初始化组件以及服务端的端口绑定事件.

EventLoopGroup初始化流程

• 入口程序代码

EventLoopGroup bossGroup = new NioEventLoopGroup(1);
EventLoopGroup workerGroup = new NioEventLoopGroup();

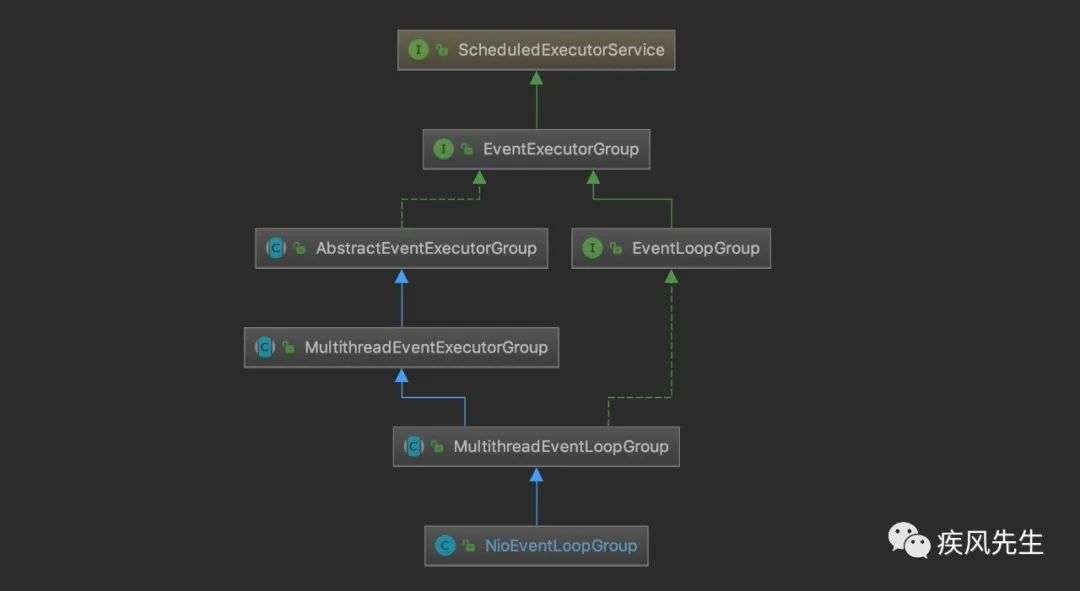

• NioEventLoopGroup类图结构

• EventLoopGroup初始化源码

// NioEventLoopGroup构造器
// NioEventLoopGroup.Java
public NioEventLoopGroup(int nThreads) {
    this(nThreads, (Executor) null);
 }

public NioEventLoopGroup(int nThreads, Executor executor) {
  this(nThreads, executor, SelectorProvider.provider());
}

public NioEventLoopGroup(
  int nThreads, Executor executor, final SelectorProvider selectorProvider) {
  // 默认使用阻塞式轮询策略
  this(nThreads, executor, selectorProvider, DefaultSelectStrategyFactory.INSTANCE);
}

public NioEventLoopGroup(int nThreads, Executor executor, final SelectorProvider selectorProvider,final SelectStrategyFactory selectStrategyFactory) {
        super(nThreads, executor, selectorProvider, selectStrategyFactory, RejectedExecutionHandlers.reject());   // channel处理不过来的时候直接丢弃
}

// MultithreadEventLoopGroup.java
protected MultithreadEventLoopGroup(int nThreads, Executor executor, Object... args) {
  // 默认线程数量为CPU*2 或者是通过 io.netty.eventLoopThreads进行配置
  super(nThreads == 0 ? DEFAULT_EVENT_LOOP_THREADS : nThreads, executor, args);
}

// MultithreadEventExecutorGroup.java
protected MultithreadEventExecutorGroup(int nThreads, Executor executor, Object... args) {
  // 创建默认事件执行选择器(从Group中选择一个EventLoop来处理Channel的策略选择器)
  this(nThreads, executor, DefaultEventExecutorChooserFactory.INSTANCE, args);
}

// 初始化Group的核心方法
protected MultithreadEventExecutorGroup(int nThreads, Executor executor,
        EventExecutorChooserFactory chooserFactory, Object... args) {
}

// 上述可以看到初始化创建默认具备线程池的一些默认策略(线程大小/线程工厂/存储任务队列/丢弃策略)/创建默认的事件轮询选择器/默认的IO复用器提供者

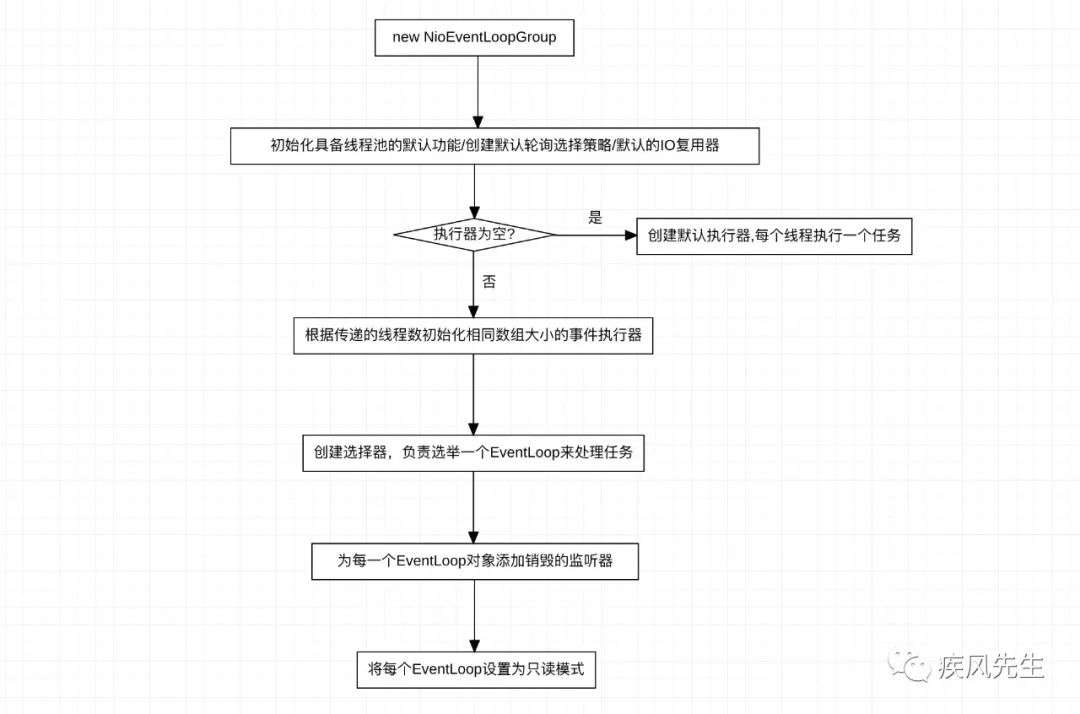

• EventLoopGroup初始化的核心流程

EventLoop的初始化流程

• EventLoop的创建流程包含在上述EventLoopGroup为每个执行器(EventLoop)进行初始化的过程,即在源代码中如下:

// MultithreadEventExecutorGroup.java
// 初始化执行器
children[i] = newChild(executor, args);

// newChild的实现子类NioEventLoopGroup
@Override
protected EventLoop newChild(Executor executor, Object... args) throws Exception {
  EventLoopTaskQueueFactory queueFactory = args.length == 4 ? (EventLoopTaskQueueFactory) args[3] : null;
  return new NioEventLoop(this, executor, (SelectorProvider) args[0],
                          ((SelectStrategyFactory) args[1]).newSelectStrategy(), (RejectedExecutionHandler) args[2], queueFactory);
}

// NioEventLoop
NioEventLoop(NioEventLoopGroup parent, Executor executor, SelectorProvider selectorProvider,
             SelectStrategy strategy, RejectedExecutionHandler rejectedExecutionHandler,
             EventLoopTaskQueueFactory queueFactory) {
  super(parent, executor, false, newTaskQueue(queueFactory), newTaskQueue(queueFactory),
        rejectedExecutionHandler);
  this.provider = ObjectUtil.checkNotNull(selectorProvider, "selectorProvider");
  this.selectStrategy = ObjectUtil.checkNotNull(strategy, "selectStrategy");
  final SelectorTuple selectorTuple = openSelector();
  this.selector = selectorTuple.selector;
  this.unwrappedSelector = selectorTuple.unwrappedSelector;
}

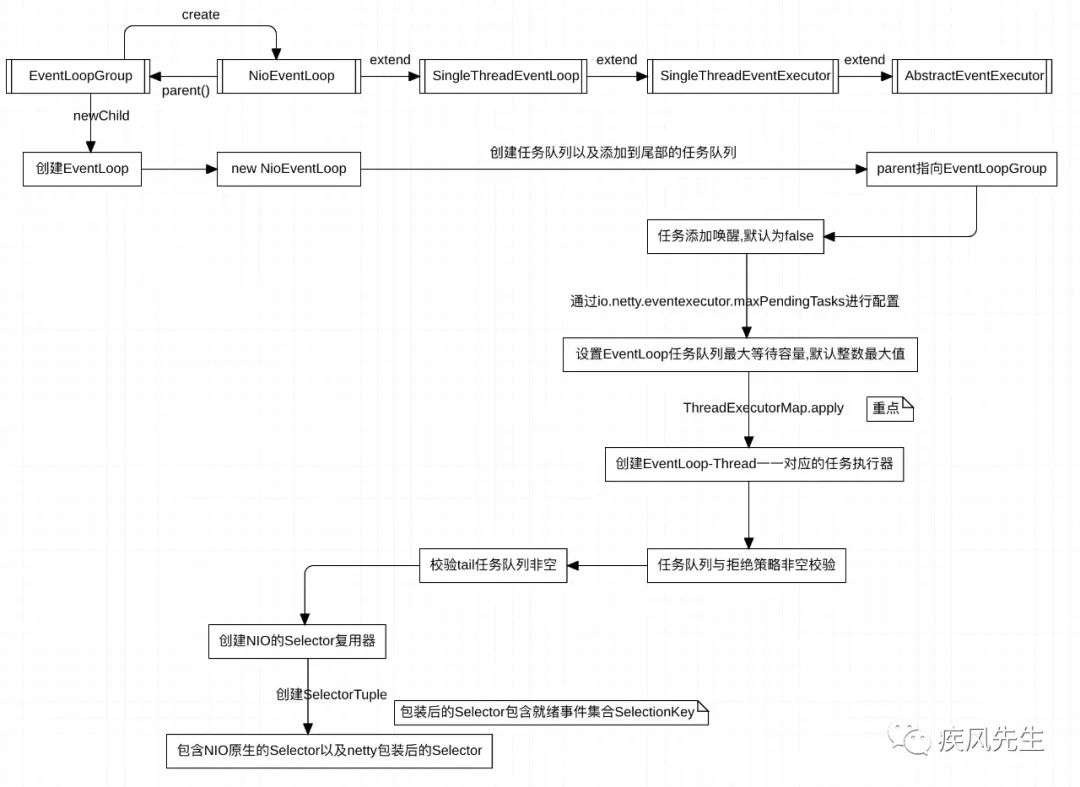

• EventLoop的初始化流程

• 基于上述的认知,我们来总结下EventLoopGroup,EventLoop,EventExecutor以及Thread之间的关系,首先先从源码开始分析如下:

// MultithreadEventExecutorGroup.java
// ThreadPerTaskExecutor看成线程池 - 对应默认的线程工厂类
executor = new ThreadPerTaskExecutor(newDefaultThreadFactory());

// 有多少个线程就有多少个EventLoop
children = new EventExecutor[nThreads];

// 用线程池创建EventLoop
children[i] = newChild(executor, args);

// SingleThreadEventExecutor.java
// this为NioEventLoop
this.executor = ThreadExecutorMap.apply(executor, this);

// ThreadExecutorMap.java
// 创建新的执行器
public static Executor apply(final Executor executor, final EventExecutor eventExecutor) {
  // check not null ...
  return new Executor() {
    @Override
    public void execute(final Runnable command) {
      // ThreadPerTaskExecutor.execute -> apply
      // 启动一个线程执行任务并传递事件轮询器
      // FastThreadLocalThread.run()
      executor.execute(apply(command, eventExecutor));
    }
  };
}

// 新任务Task
public static Runnable apply(final Runnable command, final EventExecutor eventExecutor) {
  ObjectUtil.checkNotNull(command, "command");
  ObjectUtil.checkNotNull(eventExecutor, "eventExecutor");
  return new Runnable() {
    @Override
    public void run() {
      // 将EventLoop存储到FastThreadLocal(即保证FastThreadLocalThread独占持有自己的EventLoop)
      setCurrentEventExecutor(eventExecutor);
      try {
        // 执行任务
        command.run();
      } finally {
        // 任务执行完之后释放独占EventLoop的资源
        setCurrentEventExecutor(null);
      }
    }
  };
}

private static void setCurrentEventExecutor(EventExecutor executor) {
  // 使用FastThreadLocal来存储事件轮询器，保证每个事件轮询器都会有对应的一个线程来处理
  mappings.set(executor);
}
// 通过上述的流程可知,在每个EventLoop都含有一个新的Executor
// 而每一个Executor都通过默认的线程工厂创建一个FastThreadLocalThread线程来处理task任务
// 此时的Task任务为一个新的任务task

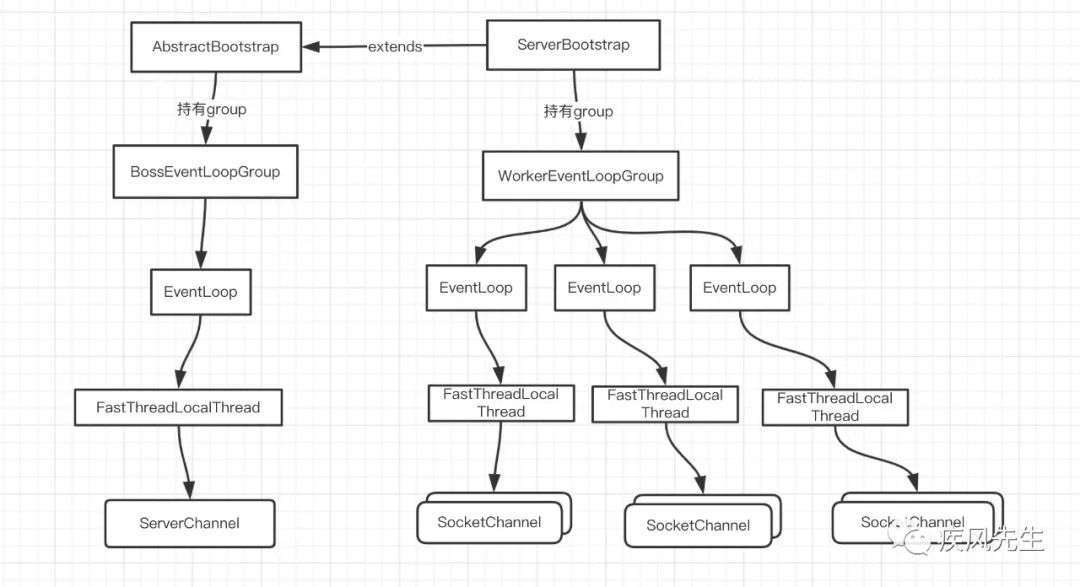

• 通过源码分析,可以得到以下简要的EventLoopGroup,Group下的线程池Executor,EventLoop与EventLoop下的Executor以及Thread之间的关系如下:

Netty线程模型细化

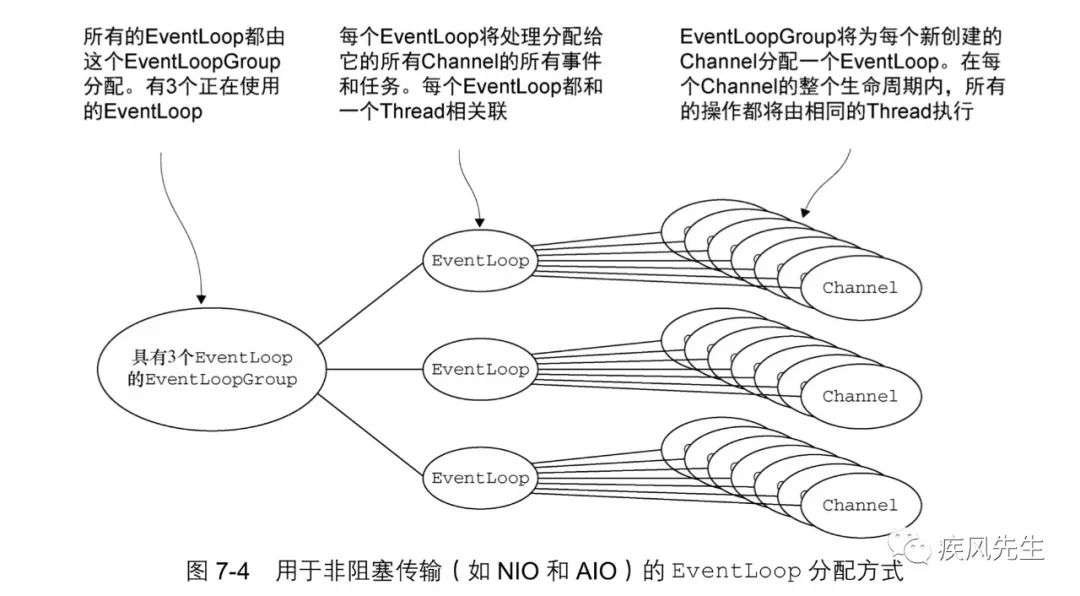

• 基于NIO/AIO的线程模型

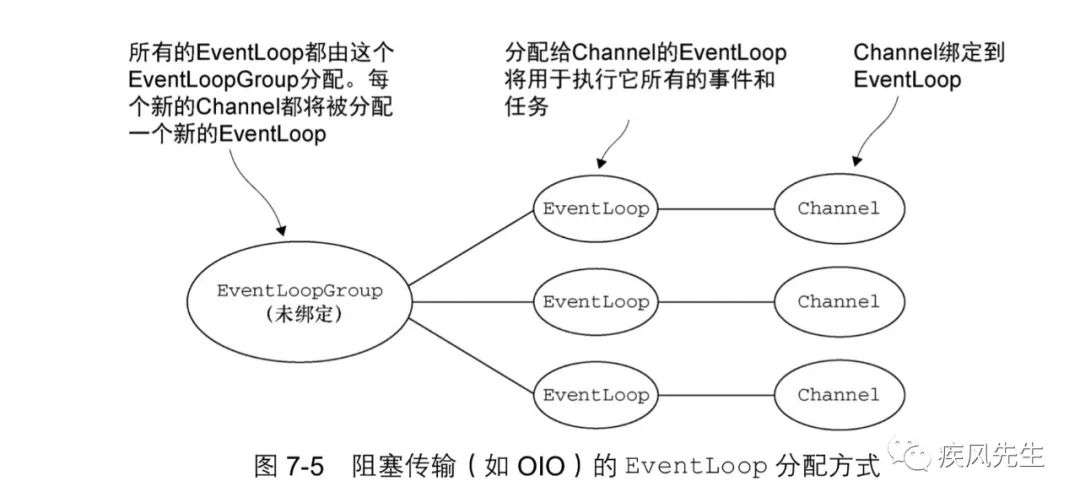

• 基于BIO的线程模型(OIO为old IO,即使用BIO的API)

• EventLoop启动任务的执行源码

// 调用以下的方法时执行流程
// SingleThreadEventExecutor.java
eventLoop.execute(task);

// 这里的线程执行流程不弄清楚,后面的事件流程将很理解
// 根据类设计可知,execute为SingleThreadEventExecutor下的方法,结合上面的EventLoop初始化流程可知,每个EventLoop都拥有一个内置的Executor,而这个Executor用于创建FastThreadLocalThread线程来保证当前eventloop与当前线程之间的绑定关联,源码如下:

private void execute(Runnable task, boolean immediate) {
  // 判断当前执行的线程是否与eventloop对应(EventLoop - Thread绑定一起）
  boolean inEventLoop = inEventLoop();
  // 将任务添加到队列中,如果队列满则丢弃当前任务
  addTask(task);
  if (!inEventLoop) {
    // 启动一个线程,如果当前EventLoop持有的线程已经开启过则直接跳过,如果开启过线程,则执行doStartThread方法
    startThread();
    // ...
}

private void doStartThread(){
  // EventLoop持有的executor来创建一个FastThreadLocalThread线程,在该线程中保证当前事件轮询器与线程处于线程安全,通过FastThreadLocal将线程与EventLoop进行关联
  executor.execute(new Runnable() {
    	//....
  });
}

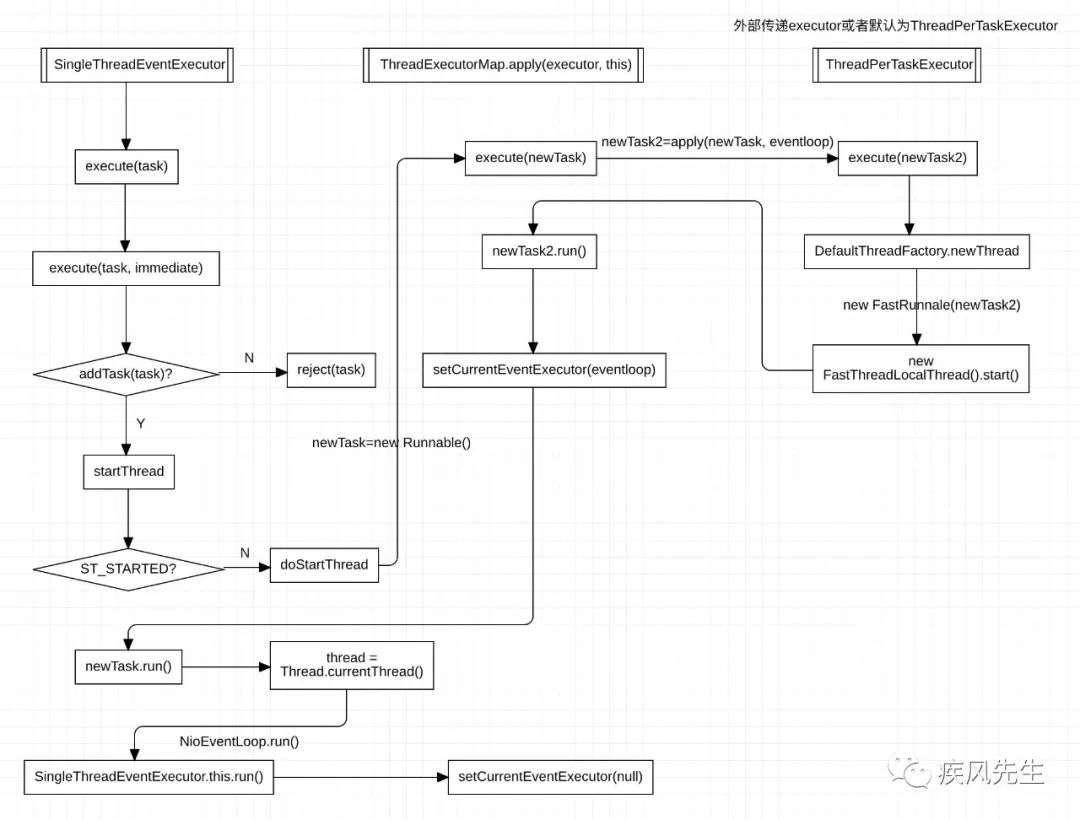

• 结合EventLoop初始化对应的executor以及ThreadExecutorMap中的源码,现将一个不在当前线程的EventLoop提交任务时创建一个完整线程执行细节流程绘制如下:

• 与线程池不一样的是,EventLoop是与指定的线程绑定在一起,也就是一个线程处理一个EventLoop,并且在整个Web服务中EventLoop始终是由当前的专有线程负责事件的任务处理

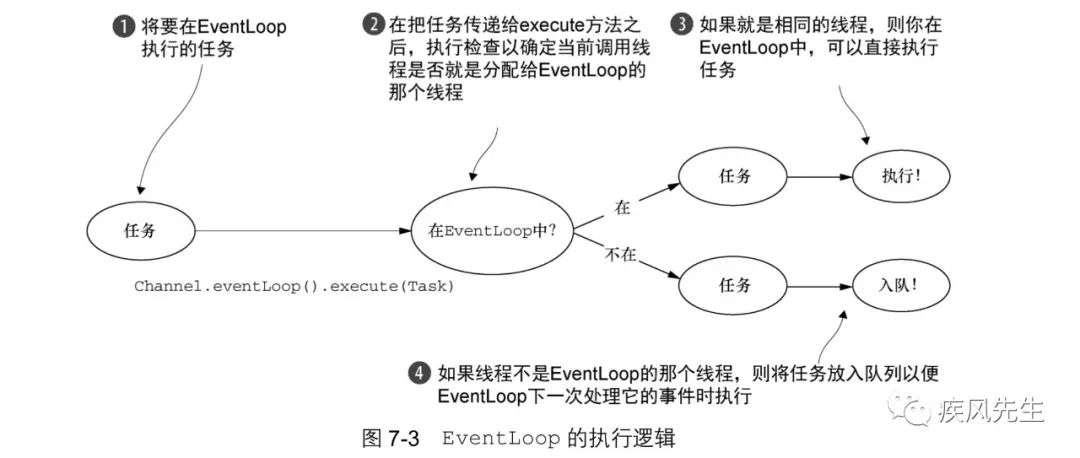

• 当添加任务到EventLoop执行的时候,需要校验当前的线程是不是持有之前分配好的EventLoop,如果不是那么就添加到任务队列进行等待EventLoop下一次处理事件时再执行,如果队列满了,那么此时就会触发拒绝策略丢弃任务,如果是之前分配好的EventLoop那么就会直接执行任务Task.

Netty之NIO事件轮询流程

• 事件轮询源码

// NioEventLoop.run()核心代码
for(;;){
  	// 检测当前的EventLoop的队列中是否有任务
    if (!hasTasks()) {
      strategy = select(curDeadlineNanos);
    }
  // 根据服务器配置eventloop的IO处理能力比率
  if (ioRatio == 100) {
    // 如果IO处理比率高，则同时处理就绪事件以及当前轮询器队列中的所有任务
    // 不然就分开处理
    try {
      if (strategy > 0) {
        // 处理一系列的就绪事件
        processSelectedKeys();
      }
    } finally {
      // Ensure we always run tasks.
      // 执行所有的任务
      ranTasks = runAllTasks();
    }
  } else if (strategy > 0) {
    final long ioStartTime = System.nanoTime();
    try {
      // 处理就绪事件,处理ACCEPT/READ/WRITE事件
      processSelectedKeys();
    } finally {
      // 在一定事件内处理队列中的任务
      // Ensure we always run tasks.
      final long ioTime = System.nanoTime() - ioStartTime;
      ranTasks = runAllTasks(ioTime * (100 - ioRatio) / ioRatio);
    }
  } else {
    // 处理任务
    ranTasks = runAllTasks(0); // This will run the minimum number of tasks
  }
}

// NioEventLoop的unsafe为NioMessageUnsafe
processSelectedKeys(){
  int readyOps = k.readyOps();
  if ((readyOps & SelectionKey.OP_CONNECT) != 0) {
    int ops = k.interestOps();
    ops &= ~SelectionKey.OP_CONNECT;
    k.interestOps(ops);

    unsafe.finishConnect();
  }

  if ((readyOps & SelectionKey.OP_WRITE) != 0) {
    ch.unsafe().forceFlush();
  }

  if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT)) != 0 || readyOps == 0) {
    unsafe.read();
  }
}

// runAllTasks
runAllTasks(){
  do {
    fetchedAll = fetchFromScheduledTaskQueue();
    if (runAllTasksFrom(taskQueue)) {
      ranAtLeastOne = true;
    }
  } while (!fetchedAll);
}

protected final boolean runAllTasksFrom(Queue<Runnable> taskQueue) {
  Runnable task = pollTaskFrom(taskQueue);
  if (task == null) {
    return false;
  }
  for (;;) {
    // 在当前EventLoop所在的线程执行run方法
    // task.run();
    safeExecute(task);
    task = pollTaskFrom(taskQueue);
    if (task == null) {
      return true;
    }
  }
}

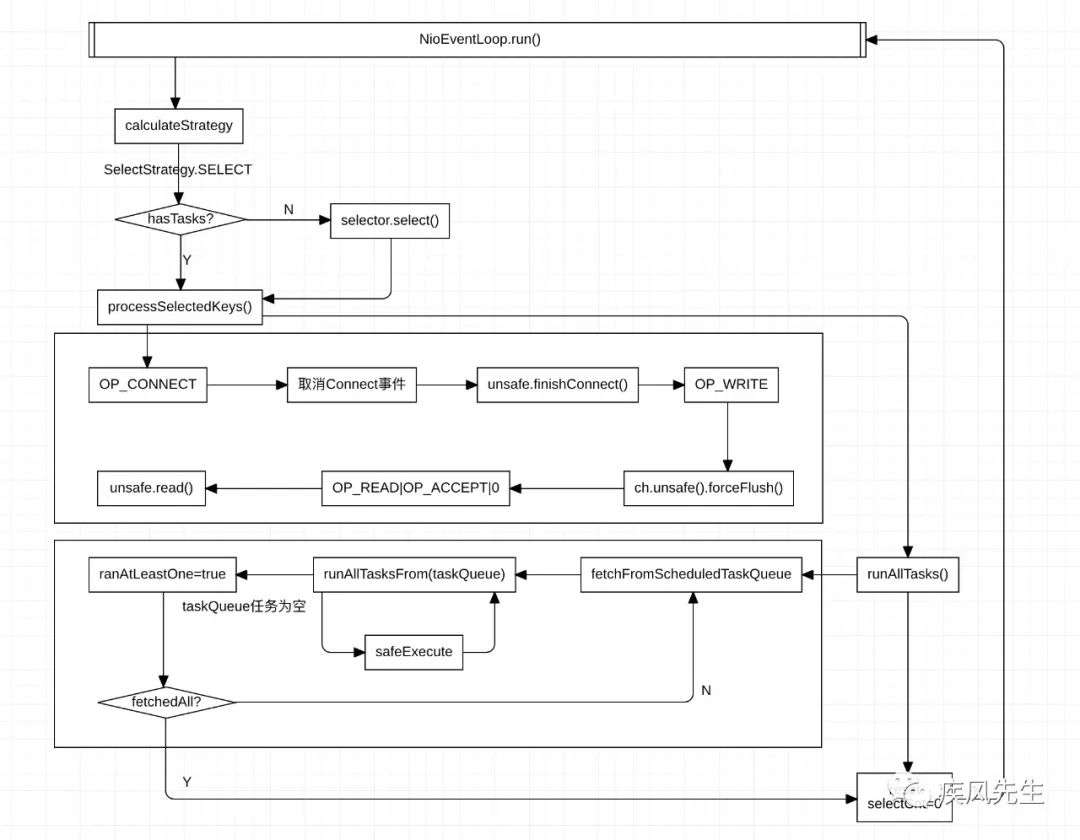

• 事件轮询流程图

SeverBootstrap初始化流程

• 入口程序代码

ServerBootstrap bootstrap = new ServerBootstrap();

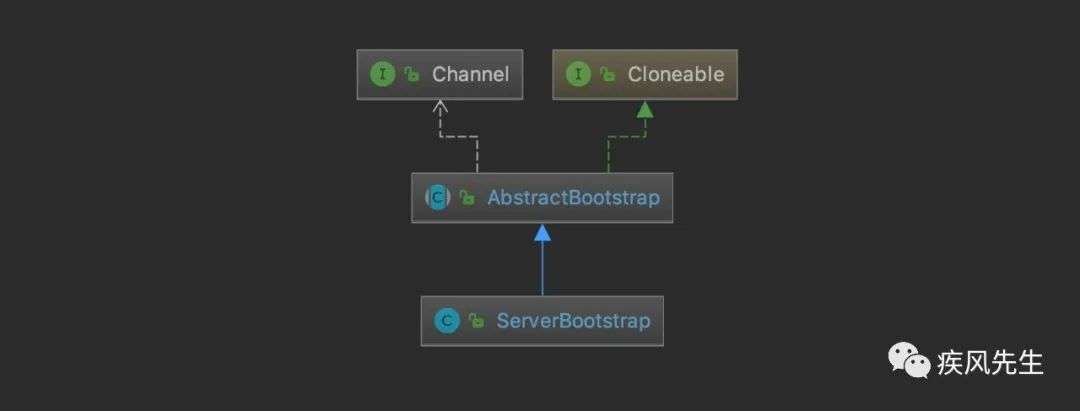

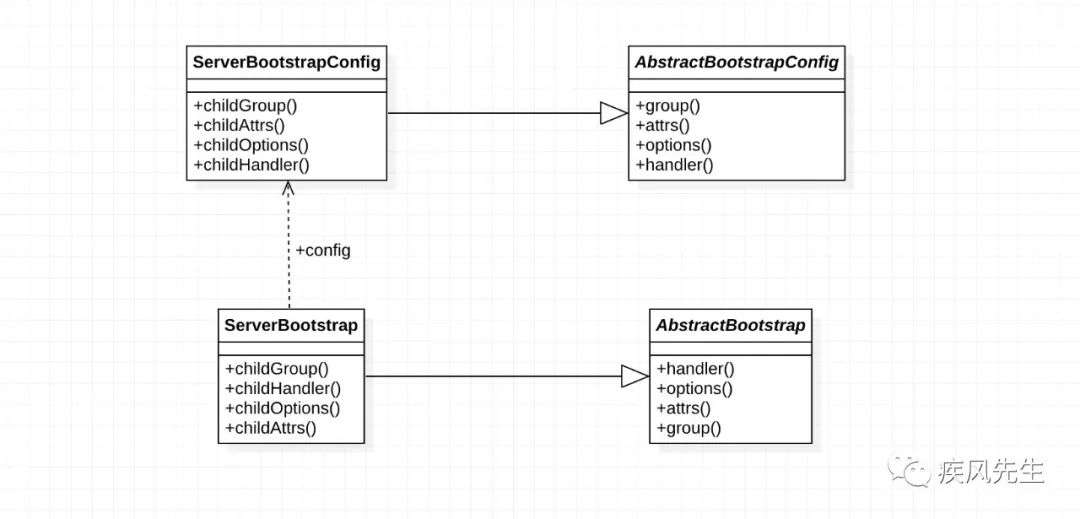

• 启动类的类图结构设计

• Bootstrap初始化源码

// 在上述执行初始化流程中,会在内部完成以下组件的初始化
// ServerBootstrap.java
public class ServerBootstrap extends AbstractBootstrap<ServerBootstrap, ServerChannel> {

    // The order in which child ChannelOptions are applied is important they may depend on each other for validation
    // purposes.
    private final Map<ChannelOption<?>, Object> childOptions = new LinkedHashMap<ChannelOption<?>, Object>();
    private final Map<AttributeKey<?>, Object> childAttrs = new ConcurrentHashMap<AttributeKey<?>, Object>();
    private final ServerBootstrapConfig config = new ServerBootstrapConfig(this);
}

// ServerBootstrapConfig.java
public final class ServerBootstrapConfig extends AbstractBootstrapConfig<ServerBootstrap, ServerChannel> {

    ServerBootstrapConfig(ServerBootstrap bootstrap) {
        super(bootstrap);
    }
}

// AbstractBootstrapConfig.java
public abstract class AbstractBootstrapConfig<B extends AbstractBootstrap<B, C>, C extends Channel> {

    // 存储为子类的server bootstrap,即上述的ServerBootstrap
    protected final B bootstrap;

    protected AbstractBootstrapConfig(B bootstrap) {
        this.bootstrap = ObjectUtil.checkNotNull(bootstrap, "bootstrap");
    }
}

EventLoopGroup添加到启动类

• 入口程序代码

bootsrtap.group(bossGroup, workerGroup);

• group()事件处理源代码

// ServerBootsrtap.java
public ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup) {
  super.group(parentGroup);
  if (this.childGroup != null) {
    throw new IllegalStateException("childGroup set already");
  }
  this.childGroup = ObjectUtil.checkNotNull(childGroup, "childGroup");
  return this;
}

// AbstractBootstrap.java
// AbstractBootstrap<B extends AbstractBootstrap<B, C>, C extends Channel>>
public B group(EventLoopGroup group) {
  ObjectUtil.checkNotNull(group, "group");
  if (this.group != null) {
    throw new IllegalStateException("group set already");
  }
  this.group = group;
  return self();
}

• ServerBootstrap持有childGroup,用于处理socketChannel的读写事件
• AbstractBootstrap持有parentGroup,用于处理serverChannel的accept事件

服务端Channel添加到启动类

• 入口程序

// 创建一个服务端的ServerChannel并指定其BACKLOG大小为100
bootsrtap.channel(NioServerSocketChannel.class).option(ChannelOption.SO_BACKLOG, 100);

• channel()事件处理的源代码

// AbstractBootstrap.java
// 通过传递的服务端Channel构造一个Channel创建工厂类,用于后续构建服务端的Channel
public B channel(Class<? extends C> channelClass) {
  return channelFactory(new ReflectiveChannelFactory<C>(
    ObjectUtil.checkNotNull(channelClass, "channelClass")
  ));
}

// 服务端Channel的配置存储到容器Map中
public <T> B option(ChannelOption<T> option, T value) {
  ObjectUtil.checkNotNull(option, "option");
  synchronized (options) {
    if (value == null) {
      options.remove(option);
    } else {
      options.put(option, value);
    }
  }
  return self();
}

将Handler添加到启动类

• 入口程序

bootstrap.handler(new LoggingHandler(LogLevel.INFO));

• handler()源码

// 源码
// AbstractBootstrap.java
// 当前的服务端channelHandler存在于AbstractBootstrap
public B handler(ChannelHandler handler) {
  this.handler = ObjectUtil.checkNotNull(handler, "handler");
  return self();
}

将childHandler添加到启动类

• 入口程序

bootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
  // 保证每一个socket channel都会对应着一个自己的channel handler
  @Override
  public void initChannel(SocketChannel ch) throws Exception {
    ChannelPipeline p = ch.pipeline();
    if (sslCtx != null) {
      p.addLast(sslCtx.newHandler(ch.alloc()));
    }
    p.addLast(serverHandler);
  }
});

• childHandler()源码

// 源码
// ServerBootstrap.java
// 将上述的childHandler绑定到ServerBootstrap,为ServerBootstrap所持有
public ServerBootstrap childHandler(ChannelHandler childHandler) {
  this.childHandler = ObjectUtil.checkNotNull(childHandler, "childHandler");
  return this;
}

class ServerBootstrapAcceptor{
    public void channelRead(ChannelHandlerContext ctx, Object msg) {
        final Channel child = (Channel) msg;

        child.pipeline().addLast(childHandler);
    }
}

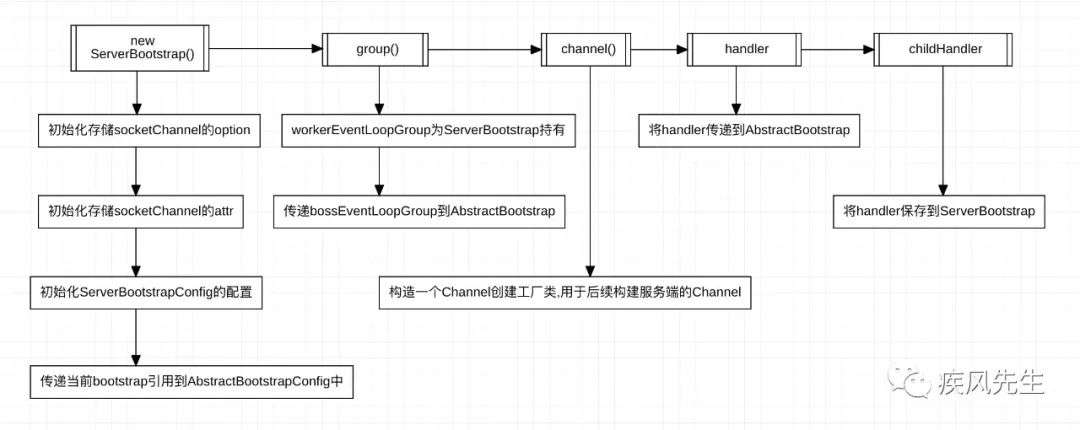

启动类初始化组件小结

启动类绑定端口分析

• 入口程序代码

// 入口程序
bootsrtap.bind(PORT);

• bind()核心源码摘录

// AbstractBootstrap.java
// 通过类名称可知是创建服务端的Channel并注册Channel事件实现对客户端Channel连接的监听
public ChannelFuture bind(int inetPort) {
  return bind(new InetSocketAddress(inetPort));
}

// 由于注册绑定流程复杂,这里将绑定注册流程划分出来,摘录核心方法,Netty框架中使用EventLoop来处理每个channel事件,存在多线程异步执行的情况.对于异步返回的结果ChannelFuture已在Netty组件源码分析说明到,这里不再详述

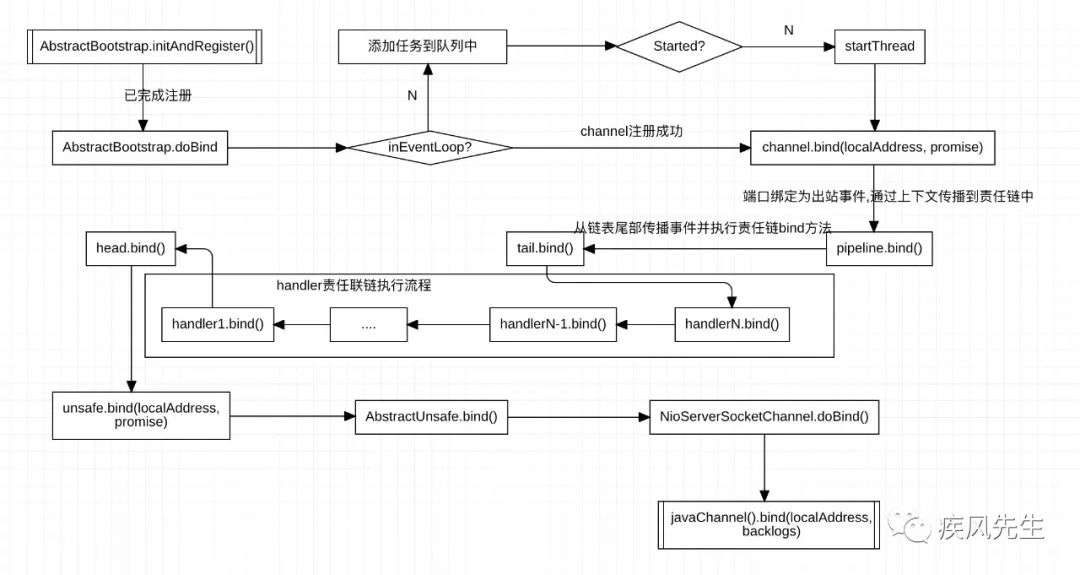

// bind包括: 创建channel -> 初始化channel -> 注册channel -> channel绑定端口操作
doBind(final SocketAddress localAddress){
    // 初始化并注册服务端的channel
    initAndRegister();

    //...

    //如果注册成功,执行服务端channel的绑定操作
    doBind0(regFuture, channel, localAddress, promise);
}

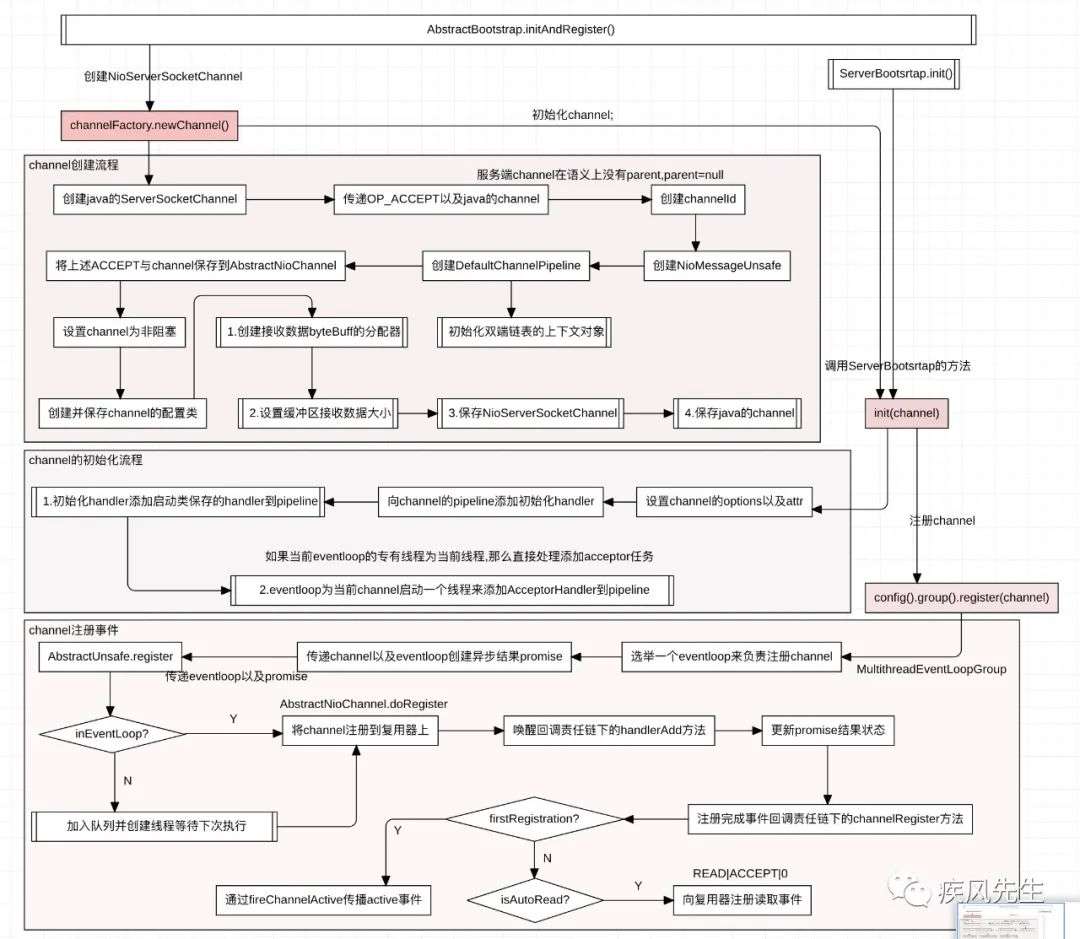

服务端channel创建事件

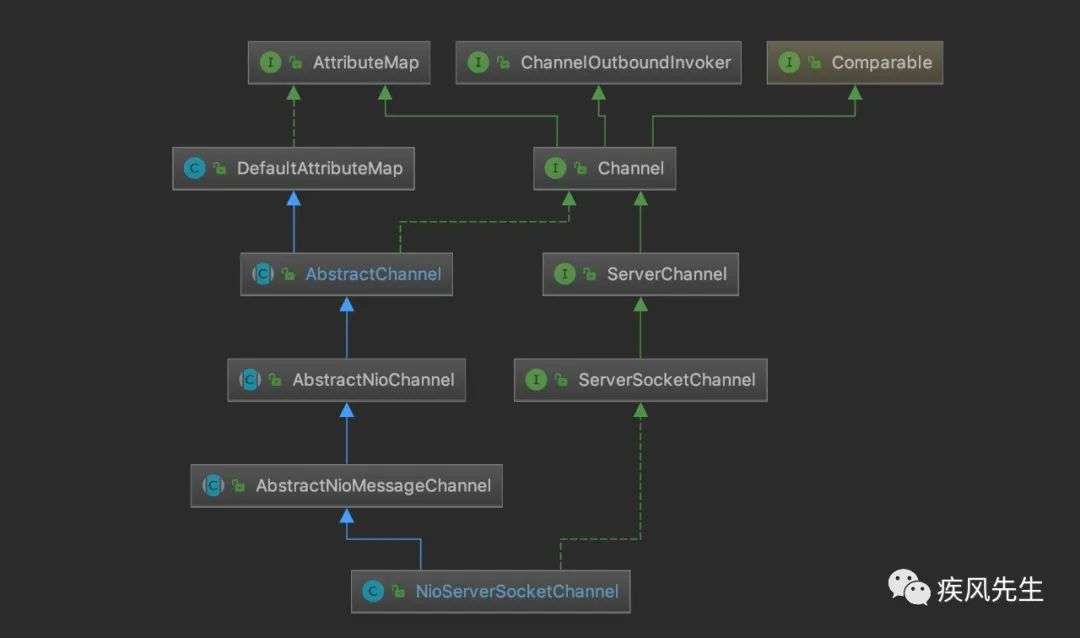

• 创建服务端channel的流程

// 源代码
// 使用channelFactory创建NioServerSocketChannel实例
channel = channelFactory.newChannel();

• NioServerSocketChannel类图结构设计

• NioServerSocketChannel初始化源码

public NioServerSocketChannel() {
  // 创建java的nio下的ServerSocketChannel并传递到当前的NioServerSocketChannel构造器中
  this(newSocket(DEFAULT_SELECTOR_PROVIDER));
}

public NioServerSocketChannel(ServerSocketChannel channel) {
  // 服务端监听Accept事件并保存,后续在进行注册的时候将会使用到OP_ACCEPT
  	// 1.设置channel的父类,如果当前为服务端的channel则为null
  	// 2.创建channelId
    // 3.创建Nio的Unsafe类
    // 4.创建channel的责任链pipeline,同时每个pipeline都会创建一个双端链表连接上下文对象
  super(null, channel, SelectionKey.OP_ACCEPT);
  // 1. 为当前的channel创建接收数据的ByteBuff分配器,即AdaptiveRecvByteBufAllocator,该分配器默认从1024kb开始创建缓冲区分配数据,最小为64kb,最多不超过65536kb
  // 2. 保存java对象的ServerSocketChannel
  config = new NioServerSocketChannelConfig(this, javaChannel().socket());
}

服务端channel的初始化流程

• 初始化源码入口

// AbstractBootstrap调用init方法,但是当前类没有实现,交由子类ServerBootstrap去执行
init(channel);

• 初始化核心代码

// ServerBootstrap.java

init(){
    // 1. 为当前的channel设置option以及attributes
    // 2. 获取当前channel的责任链,为当前的责任添加初始化handler处理器

    // init下初始化handler核心代码

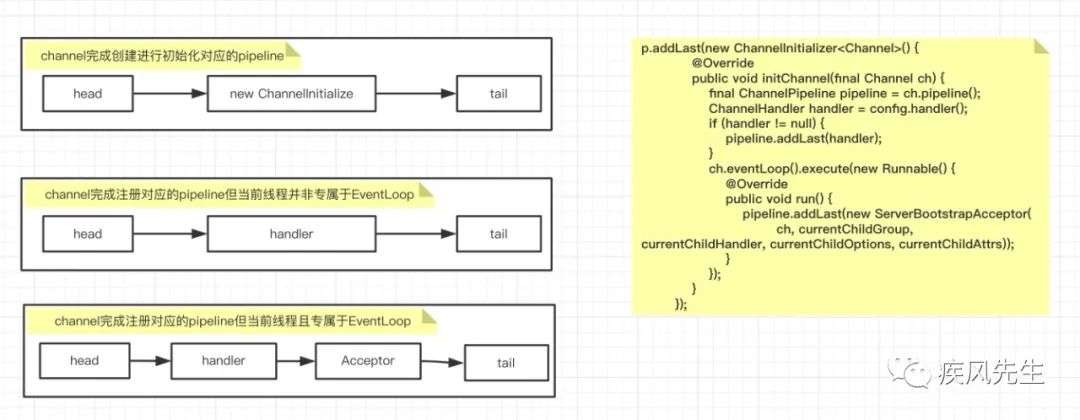

    p.addLast(new ChannelInitializer<Channel>() {
      @Override
      public void initChannel(final Channel ch) {
        final ChannelPipeline pipeline = ch.pipeline();
        // 获取服务端channel的handler处理类
        ChannelHandler handler = config.handler();
        if (handler != null) {
          pipeline.addLast(handler);
        }
    		// 在channel所在的eventloop创建一个线程来执行任务
        ch.eventLoop().execute(new Runnable() {
          @Override
          public void run() {
            // 在任务下为服务端的channel添加Acceptor处理器负责处理客户端channel连接进来的事件完成处理
            pipeline.addLast(new ServerBootstrapAcceptor(
              ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
          }
        });
      }
    });
}

服务端channel的注册流程

• 源码入口

// 源码
// AbstractBootstrap.java
// 获取boss NioEventLoopGroup,将channel注册到当前的group下
ChannelFuture regFuture = config().group().register(channel);

• 源代码分析

// 根据NioEventLoopGroup的继承类图,可知register方法是在MultithreadEventLoopGroup下
// MultithreadEventLoopGroup.java
 public ChannelFuture register(Channel channel) {
   // 选举一个EventLoop来注册channel
   // 在初始化Group操作的时候已经完成选择器的初始化操作,这里调用选择器来选择一个EventLoop
   // 这里调用EventLoop的注册方法,在上述入口中使用NioEventLoop可知使用的register方法为SingleThreadEventLoop类下的方法,最终调用AbstractChannel下的register方法
   // 方法调用走向如下:
   // MultithreadEventLoopGroup.reGitser() -> SingleThreadEventLoop.regitser() -> promise.channel().unsafe().register() -> unsafe(NioMessageUnsafe).regitser() -> AbstractNioUnsafe.regitser() -> AbstractUnsafe.register() -> AbstractUnsafe.register0()
   return next().register(channel);
 }

//AbstractChannel.java下的AbstractUnsafe
register0(promise);

// 上述注册方法的核心步骤:
// 1. 将channel注册到复用器selector上
// 2. 注册完成之后唤醒回调责任链下所有先前已加入的channelHandler类下的handlerAdd方法
// 3. 注册完成之后将结果设置在promise中
// 4. 将注册结果传递到责任链pipeline中,并执行回调channelHandler(ChannelInboundHandler)类下的channelRegistered方法,链式回调执行
// 5. 如果channel为active状态,则继续传播结果事件到channelHandler(ChannelInboundHandler)类下的channelActive方法,链式回调执行
// 6. 5步骤是在第一次进行注册的时候会执行(表示channel已经打开),如果已经注册过,那么校验会自动开始数据读取操作,客户端channel注册读取OP_READ操作, 对应服务端的Channel而言就是监听客户端socket的连接ACCEPT事件

执行端口绑定与监听操作

• 端口绑定源码分析

// 上述channel注册成功之后,这个时候在上面流程只会触发Active事件,这个时候没有绑定端口没有触发监听事件
// AbstractBootstrap.java
doBind0(regFuture, channel, localAddress, promise);

private static void doBind0(
  // channel所在的eventloop线程执行任务
  channel.eventLoop().execute(new Runnable() {
    @Override
    public void run() {
      // 注册成功将channel进行绑定操作
      if (regFuture.isSuccess()) {
        //
        channel.bind(localAddress, promise).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
      } else {
        promise.setFailure(regFuture.cause());
      }
    }
  });
}

  // AbstractChannel.java
  @Override
  public ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {
    return pipeline.bind(localAddress, promise);
  }

  // DefaultChannelPipeline.java
  @Override
  public final ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {
    // 在链表尾部添加绑定操作
    return tail.bind(localAddress, promise);
  }

  // AbstractChannelHandlerContext.java
  @Override
  public ChannelFuture bind(final SocketAddress localAddress, final ChannelPromise promise) {
    ObjectUtil.checkNotNull(localAddress, "localAddress");
    if (isNotValidPromise(promise, false)) {
      // cancelled
      return promise;
    }
// 搜索outboundContext上下文
    final AbstractChannelHandlerContext next = findContextOutbound(MASK_BIND);
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
      // 执行责任链pipeline 出站事件,从链表尾部开始搜索,因而最后的context是headContext
      // 执行headContext下的invokeBind方法,该方法还是属于当前类,对此查看下文
      next.invokeBind(localAddress, promise);
    } else {
      safeExecute(executor, new Runnable() {
        @Override
        public void run() {
          next.invokeBind(localAddress, promise);
        }
      }, promise, null, false);
    }
    return promise;
  }

  // AbstractChannelHandlerContext.java
  private void invokeBind(SocketAddress localAddress, ChannelPromise promise) {
    if (invokeHandler()) {
      try {
        ((ChannelOutboundHandler) handler()).bind(this, localAddress, promise);
      } catch (Throwable t) {
        notifyOutboundHandlerException(t, promise);
      }
    } else {
      bind(localAddress, promise);
    }
  }

  // headContext的绑定方法
   @Override
  public void bind(
    ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise) {
    unsafe.bind(localAddress, promise);
  }

  // unsafe为NioMessageUnsafe,执行该类下的bind方法(AbstractUnsafe.java中定义)
  // 最后再执行channel下的doBind(localAddress);方法,即NioServerSocketChannel下的方法
  @SuppressJava6Requirement(reason = "Usage guarded by java version check")
  @Override
  protected void doBind(SocketAddress localAddress) throws Exception {
    // 可以看到实现了端口的绑定操作
    if (PlatformDependent.javaVersion() >= 7) {
      javaChannel().bind(localAddress, config.getBacklog());
    } else {
      javaChannel().socket().bind(localAddress, config.getBacklog());
    }
  }

对此,基于上述源码的分析,我们绘制服务端channel的端口绑定流程如下:

老铁们关注走一走,不迷路

原文始发于微信公众号（疾风先生）：深入Netty事件流程分析(上)
