Camera Tuning工具使用说明

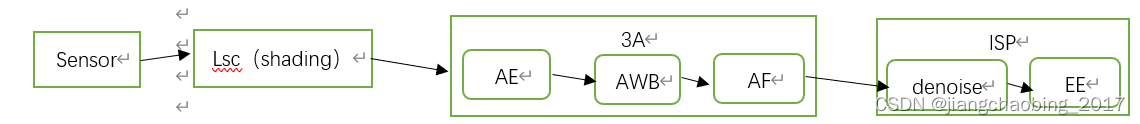

1， Camera tuning pipeline：

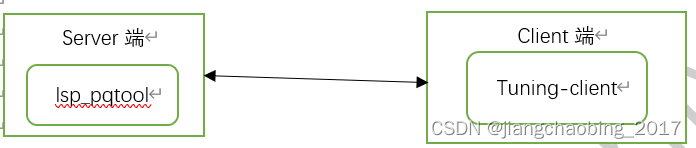

2， Camera tuning tool connection：
2.1，sever端：
2.1.1 板端要连接Ethernet或者WiFi。
2.1.2板端开机后进入adb后执行先运行test_disp hdcp disable 在执行./isp_pqtool来启动tuning server。
2.2，client端：
2.2.1 打开tuning_client.ext调试工具，选择edit—preferences—server setting，来配置板端 的IP地址，点击add即可。
2.2.2 点击sensor driver select选择对应模组的imgsensor(imx258等)，connection state显示connected或者右下角显示绿色灯，左下角显示connected则表示已经连接成功。
3， ISP Tuning tool features:
3.1，LSC模块：
该模块主要是lens镜头阴影矫正，根据高中低色温灯箱里面校准，拍灰卡验证rgb channel的gain值来确认校准情况。如下：
3.2 AE模块：
该模块为自动曝光控制。
3.2.1根据scene evaluation mode 来选择测光算法，disabled即为亮度平均算法，fixed为中心区域为测光算法，adaptive为自适应测光算法。
3.2.2 set point 则为目标亮度target。

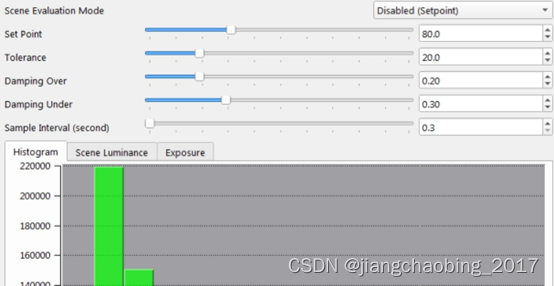

3.3.3 工具界面如下：
3.3 awb模块：

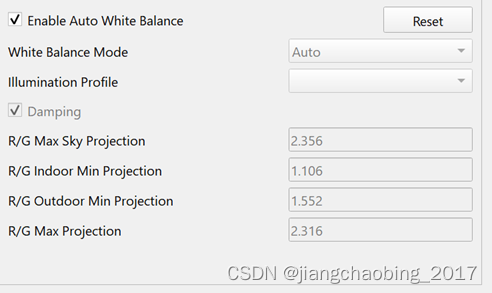

该模块是自动白平衡，工具界面如下：
3.3.1 illumination profile应该是不同色温灯箱下的校准参数，目前打不开。
3.3.2 R/G部分的配置是对应特定场景下gian的上限设定。

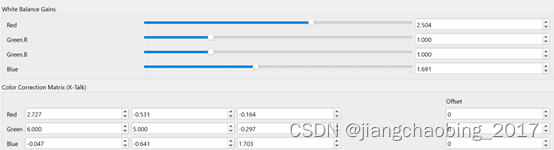

3.3.3 关闭awb，切换到level2进入wb可用查看当前场景下的rgb channel的gian值来做一些简单的查看和确认信息工作。界面如下：
3.4 AF模块：
该模块为自动对焦模块，界面如下：
3.4.1 Oneshot应该是拍照会自动对焦一次。
3.4.2 search Algorithm：对焦算法选择，full search为全扫描方式search到focus value最大的点，精度高，灵敏度很低。Adaptive range search为步进的方式去扫描focus value找到最佳的对焦点，灵敏度比较高。
3.5 Denoise模块：
该模块是去噪点模块，分为2DNR和3DNR，界面如下：
3.5.1 denoise strength是去噪点强度，值越大去噪越强。
3.5.2 sigma 是去噪的平滑度，值越大抹除噪点越强。
3.5.3 3DNR
主要是暗处场景去噪，strength越大去噪越强。
3.6 EE模块
该模块是锐度增强调试，和去噪是互斥操作。界面如下：
主要调整edge gain 和strength，值越大锐度越强，噪点会增大，YUV部分的调试会影
响色彩饱和度，适当调整。
4， 其他部分：
4.1 更详细的介绍或者更多模块内容可以查看Vivante.ISP.Tuning.Tools.User.Guide-4.3.2.s2_20210915.pdf这个文档。
4.3 更多细节需要查看代码分析和提供更为详细的操作文档，才能更快高效的调试出更好的效果，以及生成的效果参数。
总结：Camera Tuning工具简单操作步骤
1，sever端：
1.1 板端要连接Ethernet或者WiFi，开机后连接adb后输入ifconfig查看IP地址，同时在PC端能够ping通这个IP地址。
1.2板端开机后进入adb后执行./isp_pqtool来启动tuning server，启动成功后会在adb界面输出初始化成功等信息。
2，client端：
2.1 打开tuning_client.exe调试工具，选择edit—preferences—server setting，来配置板端 的IP地址，点击add即可。
2.2 点击sensor driver select选择对应模组的imgsensor(imx258等)，然后点击change driver。即可connection state显示connected或者右下角显示绿色灯，左下角显示connected则表示已经连接成功。
3，LSC和AWB属于客观调试，需要在灯箱环境下才可以进行校正。校正成功后可以拍灰卡 和24色卡来做验证是否校正成功。
4，GAMMA和AE可以进行主观的优化调试。如下操作：
4.1 选择level2（MF），在module选择gamma correction。进入gamma调试界面。
4.2 在gamma界面的curve选项里可单选不同的gamma曲线，就可以在预览显示界面可以看到不同亮度对比的变化。
4.3 curve选项里选择user curve。那么就可以在user definitions选项里可以选择自定义curve。一般选择logarithmetic对数函数的算法，gamma输入2.2就是标志gamma2.2的曲线了。同时在蓝色框中显示曲线，可以手动拉动曲线就可以看到预览画面的对比度变化。
4.4 选择level3（AF），在module选项里选择auto exposure。然后在set point 拉动进度条就可以设置target亮度，往右边拉大可以提高亮度，就可以在预览画面看到亮度变化。同时可以在histogram选项下面可以看到当前pixel点的变化。
5，Denoise和EE优化调试：
5.1 选择level2，在module选项里选择2D noise reduction，进入调试界面。
5.2 拉动 denoise strength，往右拉就是增大去噪点能力，可以在预览显示画面可以看到噪点被抹除掉了，太大会导致画面会模糊掉细节不清晰。
5.3 在module选择3D noise reduction进行同样的操作可以在画面比较暗的场景优化噪点。
5.4 在module选择 edge enhance，可以进入锐度优化界面。
5.5 在strength选项拉动进度条，往右拉可以增强锐度。可以在预览界面看到边缘处的锐度加强。
