1.VLAN概述与广播域
1.1分割广播域
- 为了解决广播风暴，通常使用分隔广播域的方法来解决，分隔广播域的方法有两种
物理分割 - 采用子网划分的方式
逻辑分割 - 用vlan划分
1.2VLAN的优势
- 控制广播
- 增强网络安全性
- 简化网络管理
1.3VLAN的种类
静态VLAN
- 基于端口划分静态VLAN
- 根据路由器上的接口来划分VLAN，需要连接路由器
动态VLAN - 基于MAC地址划分动态VLAN
- 不拘泥路由器的接口，可以接在多台路由器上，只要是使用一个路由器MAC地址都在一个广播域上方
- 一般都使用静态VLAN
1.4VLAN的范围
| VLAN ID的范围 | 范围 | 用途 |
|---|---|---|
| 0，4095 | 保留 | 仅系统使用，用户不能查看或者使用 |
| 1 | 正常 | 为默认ID，可以使用该VLAN，但不能删除 |
| 2~4.95 | 正常 | 用户可以使用的VLAN范围 |
1.5华为交换机的链路类型
- access：用于交换机连接计算机/路由器的端口，用于将交换机加入到某个VLAN中，或者将从交换机发出的数据脱离vlan
- trunk：交换机与交换机连接的端口，用于交换机与交换机之间的VLAN通信
- hybrid：华为3默认的链路类型
2.华为命令小结
| 命令 | 作用 |
|---|---|
| system | 更改用户名，或者进入系统试图模式 |
| quit | 退出当前端口，模式 |
| int g/0/0/ e0/0/0 | 进入千兆端口，百兆接口 |
| ip address （IP）（MASK） | 给路由器端口添加IP地址 |
| undo shutdown | 打开端口 |
| ip rout-static <目的IP><下一跳> | 手动添加静态路由 |
| display ip routing-table | 查看当前路由器端口的IP地址 |
| dis current-configuration | 查看当前路由器的静态路由配置 |
| preference | 给静态路由添加优先级，默认为60，越大优先级越低 |
| vlan batch …… | 创建多个VLAN |
| undo vlan batch | 删除多个VLAN |
| dis vlan | 查看VLAN |
| port link-type accrss | 进入accrss链路类型（主机与交换机，路由器。路由器与交换机之间使用）（接入链路） |
| port link-type trunk | 进入trunk链路类型（交换机与交换机之间使用）（中继链路） |
| port link-type hybird | 进入默认的链路 |
| show vlan brief | 查看所有VLAN信息 |
| port default vlan | 将所在端口加入VLAN中 |
| undo port default vlan | 将所在端口从VLAN中删除 |
| port-group 1 | 增加一个组1（用来把多个端口加入到一个组里） |
| group-member e0/0/1 to e0/0/20 | 把端口1到20添加到当前所在组里（然后切换链路类型，选择添加的VLAN则可实现一次添加多个端口到一个VLAN里） |
| clear configuration interface <端口> | 把接口恢复为默认配置（hybird），接口会被关闭 |
| port trunk allow-pass vlan | 配置trunk端口，允许通过的VLAN |
3.access链路实验
3.1实验要求

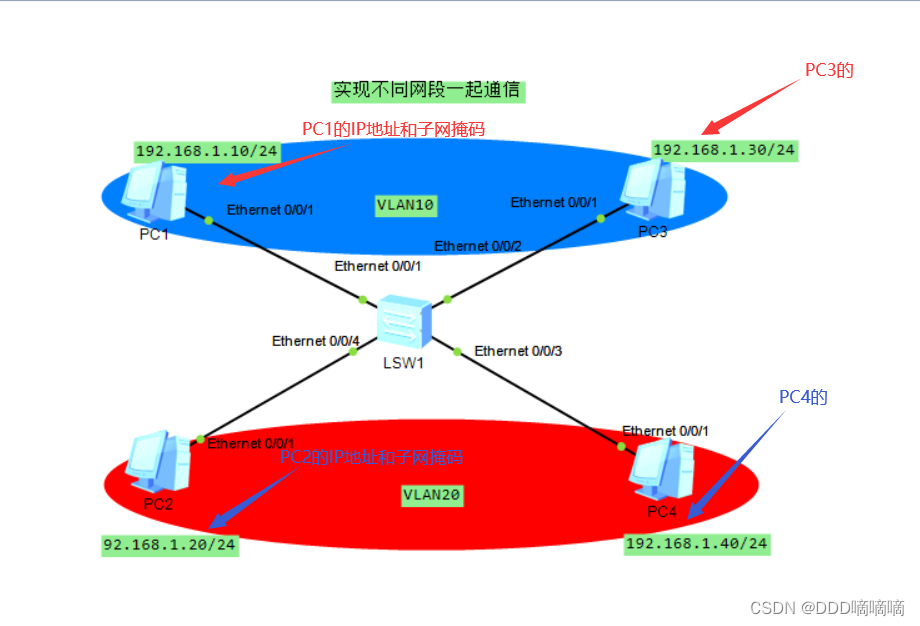

- 四台主机在不同网段，要求PC1和PC3通讯
- PC2和PC4通讯
3.2实验思路

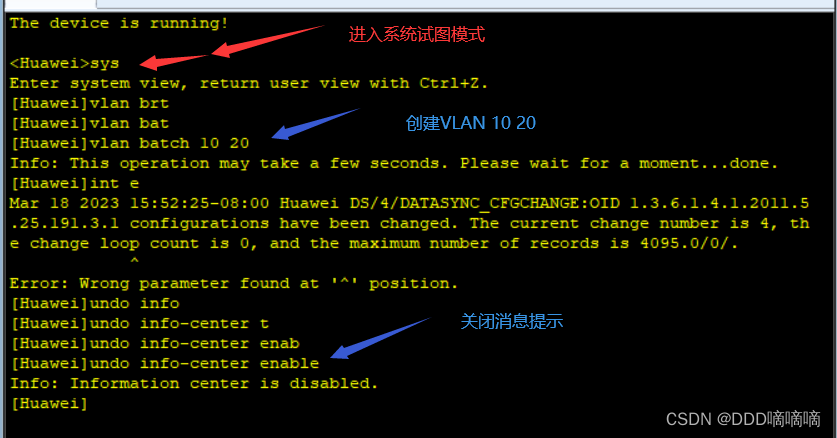

- 1.创建两个VLAN ，10和20
- 2.将PC1和PC3加入到VLAN10中
- 3.将PC2和PC4加入到VLAN20中
- 4.主机和交换机之间使用access链路类型
3.3实验步骤
1.创建VLAN10 20

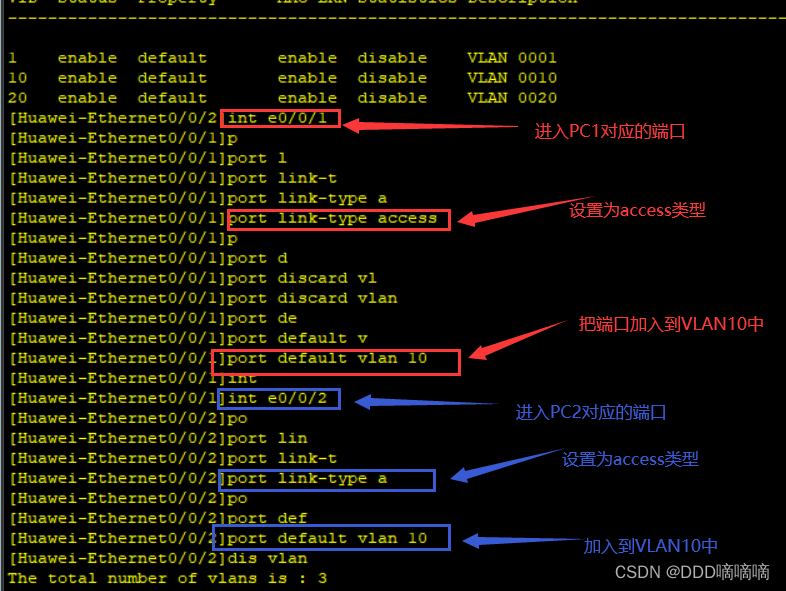

2.把PC1和PC2使用access链路类型加入VLAN10当中

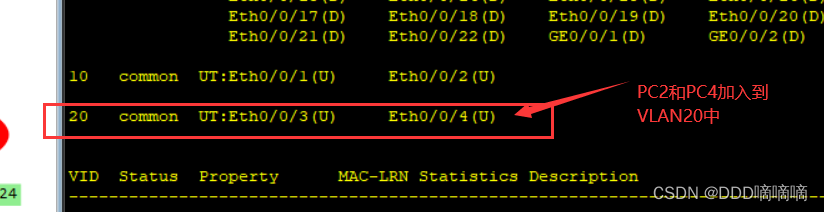

3.把PC2和PC4加入到VLAN20当中
- 步骤和上图一样

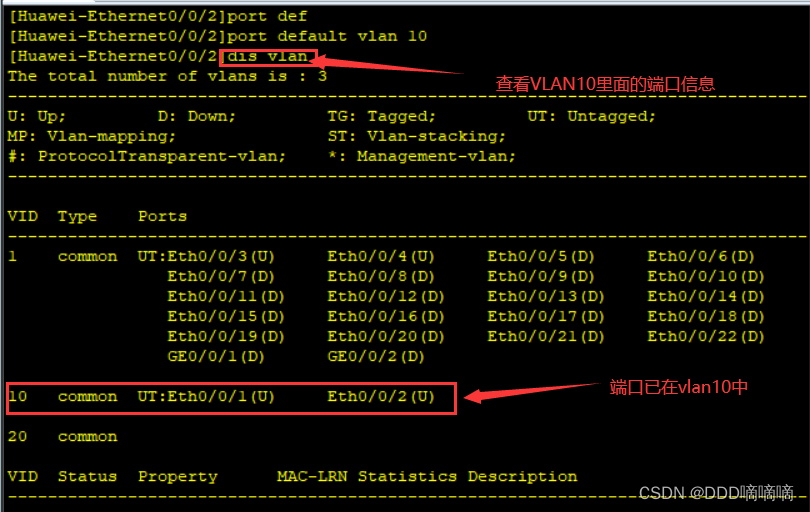

4.实验查看
4.trunk链路实验
4.1实验要求
- 1.不同交换机之间的跨网段通讯
- PC1和PC3通讯
- PC2和PC4通讯
- PC5和PC6通讯
- 交换之间设置为trunk链路类型
4.2实验思路
- 1.添加三个VLAN，10 20 30
- 2.各个主机和交换器之间设置为eccess类型，交换机和交换机之间者只为trunk类型
- 3.把PC1和PC3放置在VLAN10当中
- 4.把PC2和PC4放置在VLAN20当中
- 5.把PC5和PC6放置VLAN30当中
- 6.设置两个交换机之间允许VLAN 10,20,30通过
4.3实验步骤

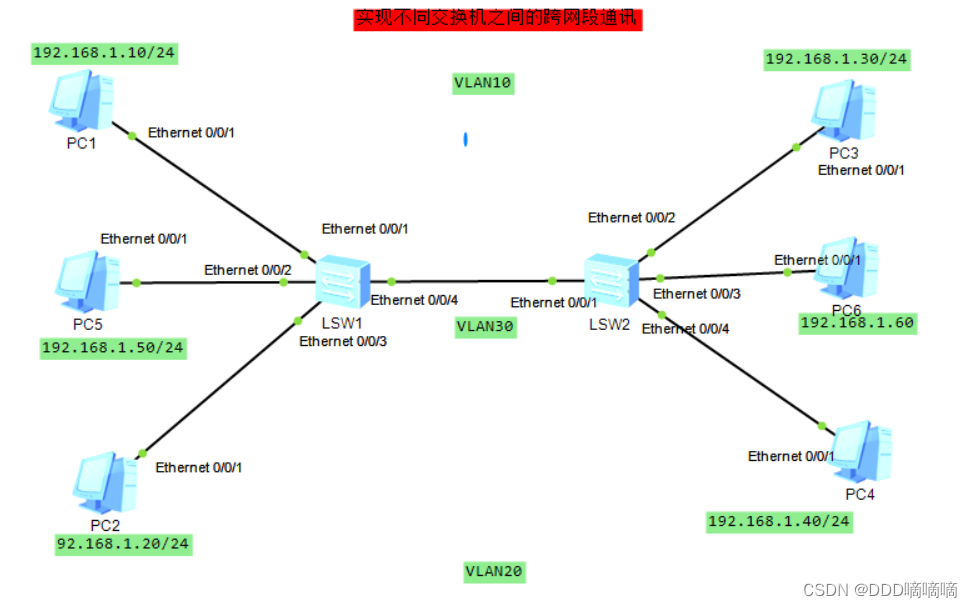

1.配置各个主机IP地址如下

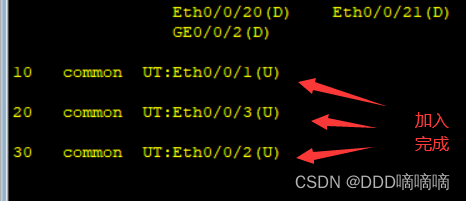

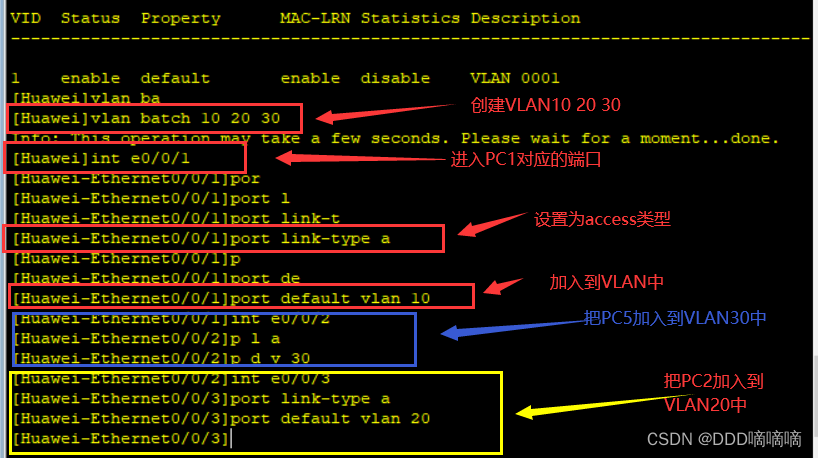

2.在交换机SW1中，将PC1，PC2，PC5放置在VLAN10，20，30当中

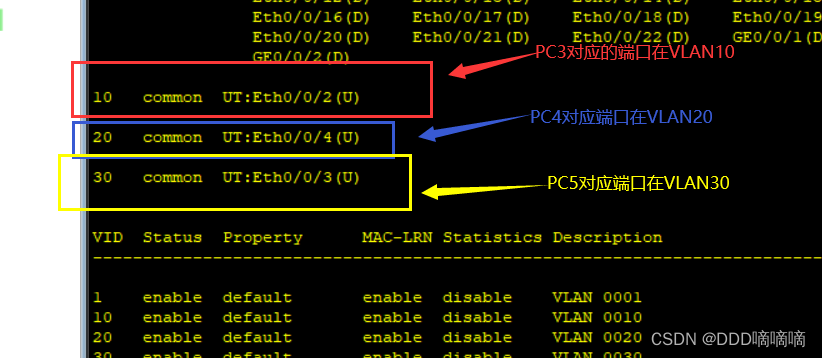

3.在交换机SW2中把主机PC3,PC6,PC4加入到LVAN10，30,20当中
- 步骤如上图

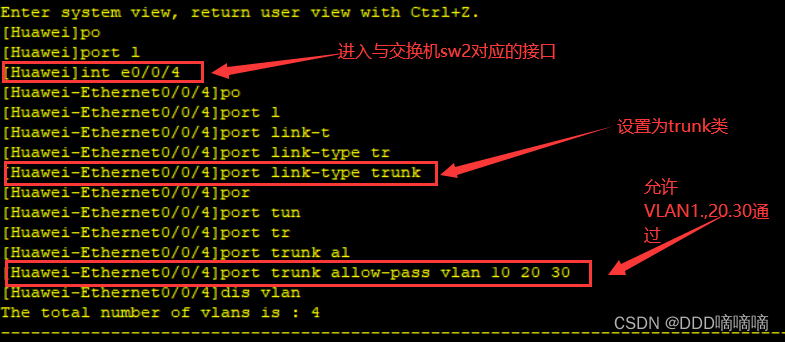

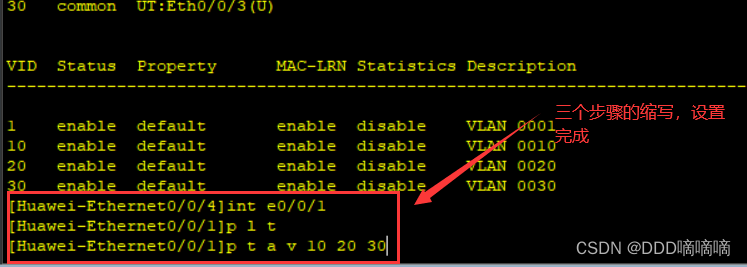

4.在SW1和SW2中把两台交换机之间的端口，用TRUNK链路允许通过 - SW1
- SW2
5.实验查看

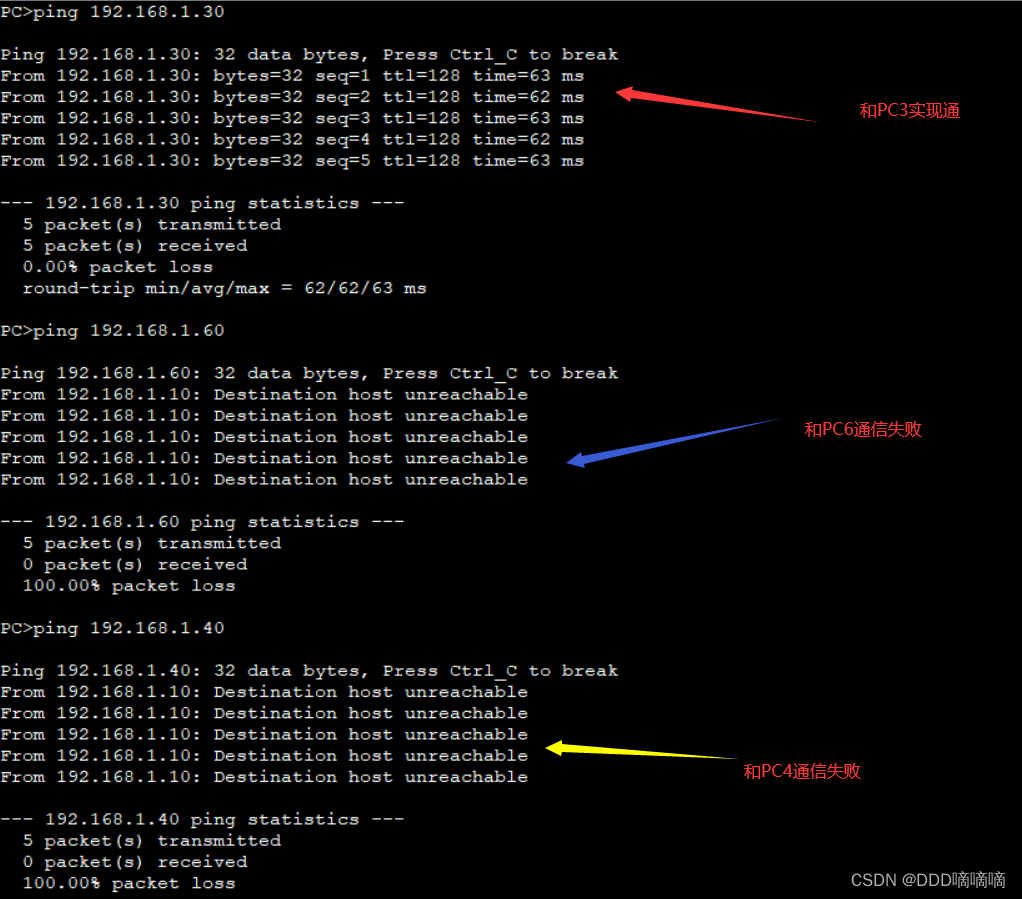

1.PC1 PING PC3 ,PC6,PC4
