Activiti应用

1.介绍

Activiti是一个工作流引擎， activiti可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言
BPMN2.0进行定义，业务流程按照预先定义的流程进行执行，实现了系统的流程由activiti进行管理，减
少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统的健壮性，同时也减少了系统开发
维护成本。

官方网站：https://www.activiti.org/

2.BPM和BPMN

BPM（Business Process Management），即业务流程管理，是一种规范化的构造端到端的业务流程，
以持续的提高组织业务效率。常见商业管理教育如EMBA、MBA等均将BPM包含在内。

BPMN（Business Process Model AndNotation）- 业务流程模型和符号是由BPMI（BusinessProcess
Management Initiative）开发的一套标准的业务流程建模符号，使用BPMN提供的符号可以创建业务流
程。

BPMN 是目前被各 BPM 厂商广泛接受的 BPM 标准。Activiti 就是使用 BPMN 2.0 进行流程建模、流程
执行管理，它包括很多的建模符号，比如：
Event
用一个圆圈表示，它是流程中运行过程中发生的事情。

活动用圆角矩形表示，一个流程由一个活动或多个活动组成

Bpmn图形其实是通过xml表示业务流程，上边的.bpmn文件使用文本编辑器打开：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/processdef">
  <process id="myleaveprocess" name="员工请假审批流程" isExecutable="true">
    <startEvent id="sid-30C5C04C-6B86-48CB-A849-F61F8410FF0F"></startEvent>
    <userTask id="sid-0B17D13A-0775-48F9-AB7F-B4F1B42419E5" name="提交请假申请" activiti:assignee="employee">
      <extensionElements>
        <modeler:initiator-can-complete xmlns:modeler="http://activiti.com/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
      </extensionElements>
    </userTask>
    <sequenceFlow id="sid-39191196-966E-4254-9826-CB20D34C913B" sourceRef="sid-30C5C04C-6B86-48CB-A849-F61F8410FF0F" targetRef="sid-0B17D13A-0775-48F9-AB7F-B4F1B42419E5"></sequenceFlow>
    <userTask id="sid-348B9833-9B49-4512-937D-8C0A6A7755BA" name="部门主任审批" activiti:assignee="sub-leader">
      <extensionElements>
        <modeler:initiator-can-complete xmlns:modeler="http://activiti.com/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
      </extensionElements>
    </userTask>
    <sequenceFlow id="sid-B30122A6-C14B-4A40-8C9C-0CB0769D66A7" sourceRef="sid-0B17D13A-0775-48F9-AB7F-B4F1B42419E5" targetRef="sid-348B9833-9B49-4512-937D-8C0A6A7755BA"></sequenceFlow>
    <endEvent id="sid-1AB096A5-310D-43A0-94D4-28B5C66C115C"></endEvent>
    <sequenceFlow id="sid-AA6AD2DE-719D-49A1-B076-DAC245D613B5" sourceRef="sid-348B9833-9B49-4512-937D-8C0A6A7755BA" targetRef="sid-1AB096A5-310D-43A0-94D4-28B5C66C115C"></sequenceFlow>
    <userTask id="sid-50F0FA1F-E8A5-4E0D-99DD-20F3598F5C69" name="单位领导审批" activiti:assignee="leader">
      <extensionElements>
        <modeler:initiator-can-complete xmlns:modeler="http://activiti.com/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
      </extensionElements>
    </userTask>
    <sequenceFlow id="sid-4A201AC4-B343-466A-9058-9833D59FB9C6" sourceRef="sid-348B9833-9B49-4512-937D-8C0A6A7755BA" targetRef="sid-50F0FA1F-E8A5-4E0D-99DD-20F3598F5C69"></sequenceFlow>
    <endEvent id="sid-D9E1C646-2864-4D2E-9350-42B51B5EB7B7"></endEvent>
    <sequenceFlow id="sid-89698514-937E-4DB5-836C-C475BF7649BF" sourceRef="sid-50F0FA1F-E8A5-4E0D-99DD-20F3598F5C69" targetRef="sid-D9E1C646-2864-4D2E-9350-42B51B5EB7B7"></sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_myleaveprocess">
    <bpmndi:BPMNPlane bpmnElement="myleaveprocess" id="BPMNPlane_myleaveprocess">
      <bpmndi:BPMNShape bpmnElement="sid-30C5C04C-6B86-48CB-A849-F61F8410FF0F" id="BPMNShape_sid-30C5C04C-6B86-48CB-A849-F61F8410FF0F">
        <omgdc:Bounds height="30.0" width="30.0" x="200.5" y="60.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-0B17D13A-0775-48F9-AB7F-B4F1B42419E5" id="BPMNShape_sid-0B17D13A-0775-48F9-AB7F-B4F1B42419E5">
        <omgdc:Bounds height="80.0" width="100.0" x="275.5" y="35.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-348B9833-9B49-4512-937D-8C0A6A7755BA" id="BPMNShape_sid-348B9833-9B49-4512-937D-8C0A6A7755BA">
        <omgdc:Bounds height="80.0" width="100.0" x="420.5" y="35.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-1AB096A5-310D-43A0-94D4-28B5C66C115C" id="BPMNShape_sid-1AB096A5-310D-43A0-94D4-28B5C66C115C">
        <omgdc:Bounds height="28.0" width="28.0" x="565.5" y="61.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-50F0FA1F-E8A5-4E0D-99DD-20F3598F5C69" id="BPMNShape_sid-50F0FA1F-E8A5-4E0D-99DD-20F3598F5C69">
        <omgdc:Bounds height="80.0" width="100.0" x="565.5" y="35.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-D9E1C646-2864-4D2E-9350-42B51B5EB7B7" id="BPMNShape_sid-D9E1C646-2864-4D2E-9350-42B51B5EB7B7">
        <omgdc:Bounds height="28.0" width="28.0" x="710.5" y="61.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="sid-39191196-966E-4254-9826-CB20D34C913B" id="BPMNEdge_sid-39191196-966E-4254-9826-CB20D34C913B">
        <omgdi:waypoint x="230.5" y="75.0"></omgdi:waypoint>
        <omgdi:waypoint x="275.5" y="75.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-AA6AD2DE-719D-49A1-B076-DAC245D613B5" id="BPMNEdge_sid-AA6AD2DE-719D-49A1-B076-DAC245D613B5">
        <omgdi:waypoint x="520.5" y="75.0"></omgdi:waypoint>
        <omgdi:waypoint x="565.5" y="75.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-4A201AC4-B343-466A-9058-9833D59FB9C6" id="BPMNEdge_sid-4A201AC4-B343-466A-9058-9833D59FB9C6">
        <omgdi:waypoint x="520.5" y="75.0"></omgdi:waypoint>
        <omgdi:waypoint x="565.5" y="75.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-89698514-937E-4DB5-836C-C475BF7649BF" id="BPMNEdge_sid-89698514-937E-4DB5-836C-C475BF7649BF">
        <omgdi:waypoint x="665.5" y="75.0"></omgdi:waypoint>
        <omgdi:waypoint x="710.5" y="75.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-B30122A6-C14B-4A40-8C9C-0CB0769D66A7" id="BPMNEdge_sid-B30122A6-C14B-4A40-8C9C-0CB0769D66A7">
        <omgdi:waypoint x="375.5" y="75.0"></omgdi:waypoint>
        <omgdi:waypoint x="420.5" y="75.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

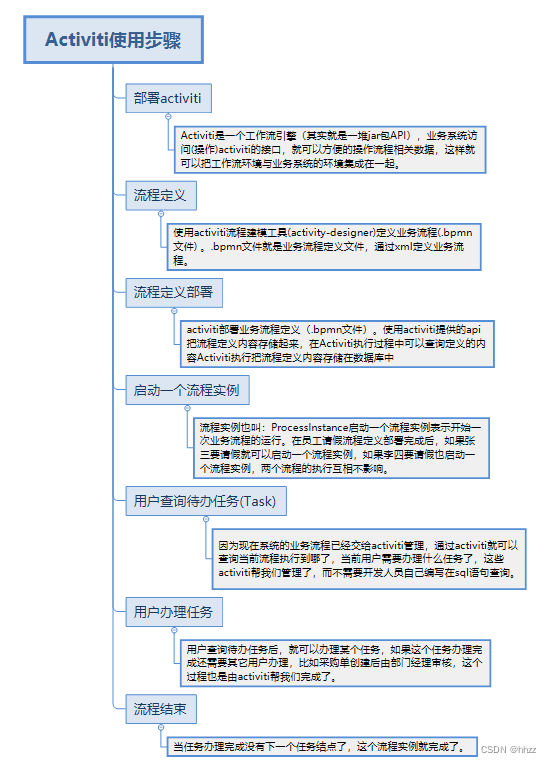

3.使用步骤

4.表结构介绍

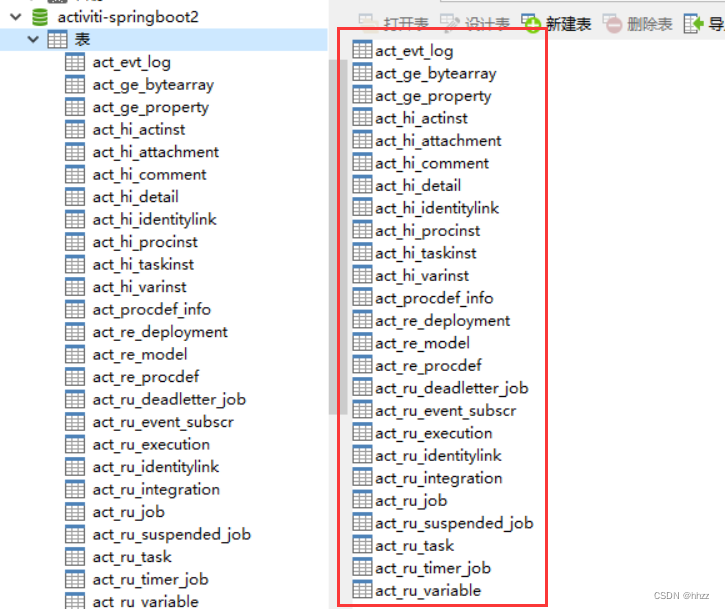

25张表：

4.1表的命名规则和作用

看到刚才创建的表，我们发现Activiti 的表都以 ACT_ 开头。
第二部分是表示表的用途的两个字母标识。用途也和服务的 API 对应。
ACT_RE ：‘RE’表示 repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。
ACT_RU：‘RU’表示 runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti 只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。

ACT_HI：’HI’表示 history。这些表包含历史数据，比如历史流程实例，变量，任务等等。
ACT_GE ： GE 表示 general。通用数据，用于不同场景下

4.2Activiti数据表介绍

表分类表名解释
一般数据
[ACT_GE_BYTEARRAY] 通用的流程定义和流程资源
[ACT_GE_PROPERTY] 系统相关属性
流程历史记录
[ACT_HI_ACTINST] 历史的流程实例
[ACT_HI_ATTACHMENT] 历史的流程附件
[ACT_HI_COMMENT] 历史的说明性信息
[ACT_HI_DETAIL] 历史的流程运行中的细节信息
[ACT_HI_IDENTITYLINK] 历史的流程运行过程中用户关系
[ACT_HI_PROCINST] 历史的流程实例
[ACT_HI_TASKINST] 历史的任务实例
[ACT_HI_VARINST] 历史的流程运行中的变量信息
流程定义表
[ACT_RE_DEPLOYMENT] 部署单元信息
[ACT_RE_MODEL] 模型信息
[ACT_RE_PROCDEF] 已部署的流程定义
运行实例表
[ACT_RU_EVENT_SUBSCR] 运行时事件
[ACT_RU_EXECUTION] 运行时流程执行实例
[ACT_RU_IDENTITYLINK]
运行时用户关系信息，存储任务节点与参与者的相关信息
[ACT_RU_JOB] 运行时作业
[ACT_RU_TASK] 运行时任务
[ACT_RU_VARIABLE] 运行时变量表

5.Servcie服务接口

Service是工作流引擎提供用于进行工作流部署、执行、管理的服务接口，我们使用这些接口可以就是操
作服务对应的数据表。

5.1 Service创建方式

通过ProcessEngine创建Service
方式如下：

RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();

5.2 Service服务接口介绍

RepositoryService
是activiti的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的
业务流程图需要使用此service将流程定义文件的内容部署到计算机。除了部署流程定义以外还可以：查询引擎中的发布包和流程定义。
暂停或激活发布包，对应全部和特定流程定义。暂停意味着它们不能再执行任何操作了，激活是对应的
反向操作。获得多种资源，像是包含在发布包里的文件，或引擎自动生成的流程图。
获得流程定义的pojo版本，可以用来通过java解析流程，而不必通过xml。

RuntimeService
Activiti的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

TaskService
Activiti的任务管理类。可以从这个类中获取任务的信息。

HistoryService
Activiti的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置），比如流程
实例启动时间，任务的参与者，完成任务的时间，每个流程实例的执行路径，等等。这个服务主要通过
查询功能来获得这些数据。

ManagementService
Activiti的引擎管理类，提供了对 Activiti 流程引擎的管理和维护功能，这些功能不在工作流驱动的应用
程序中使用，主要用于 Activiti 系统的日常维护。

5.idea中的工作流插件

idea中的工作流插件下载地址–百度网盘

Activiti BPMN visualizer简单使用

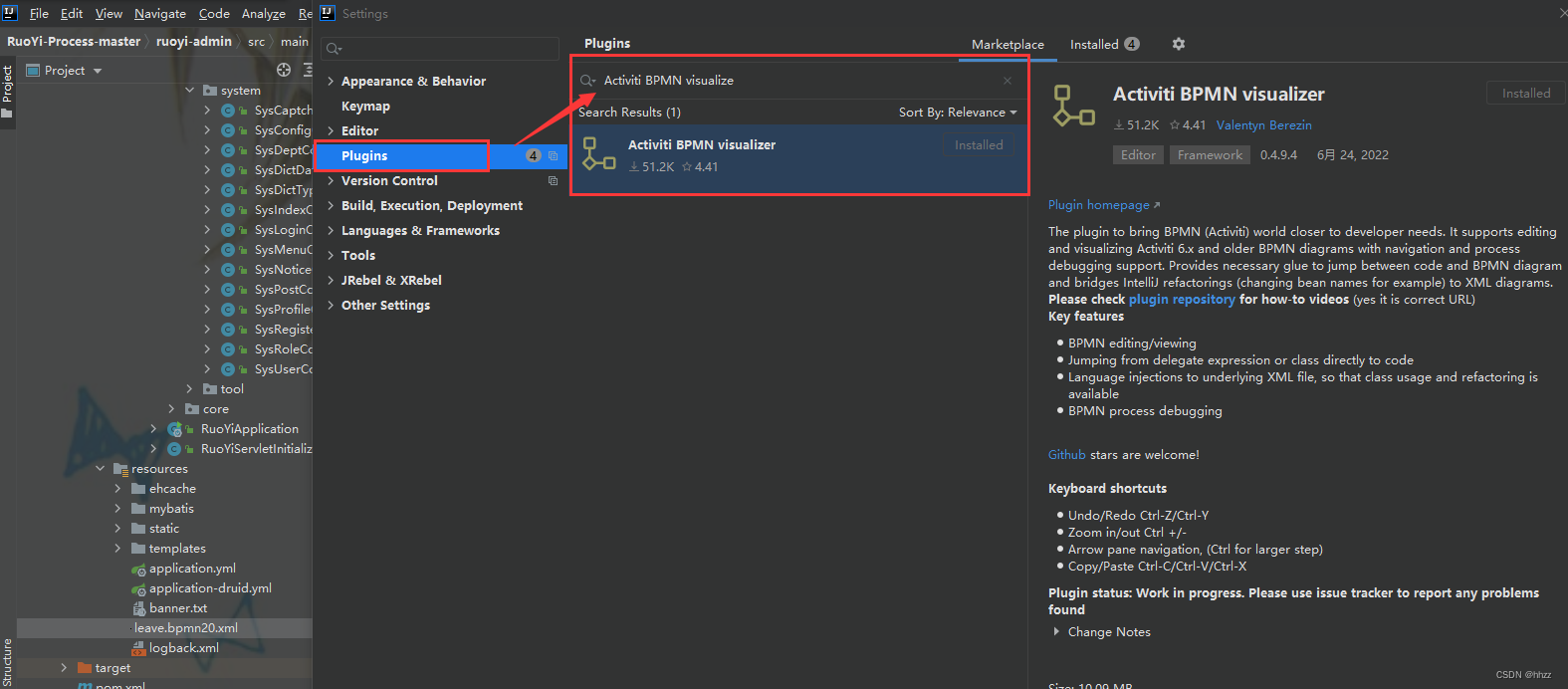

1.安装

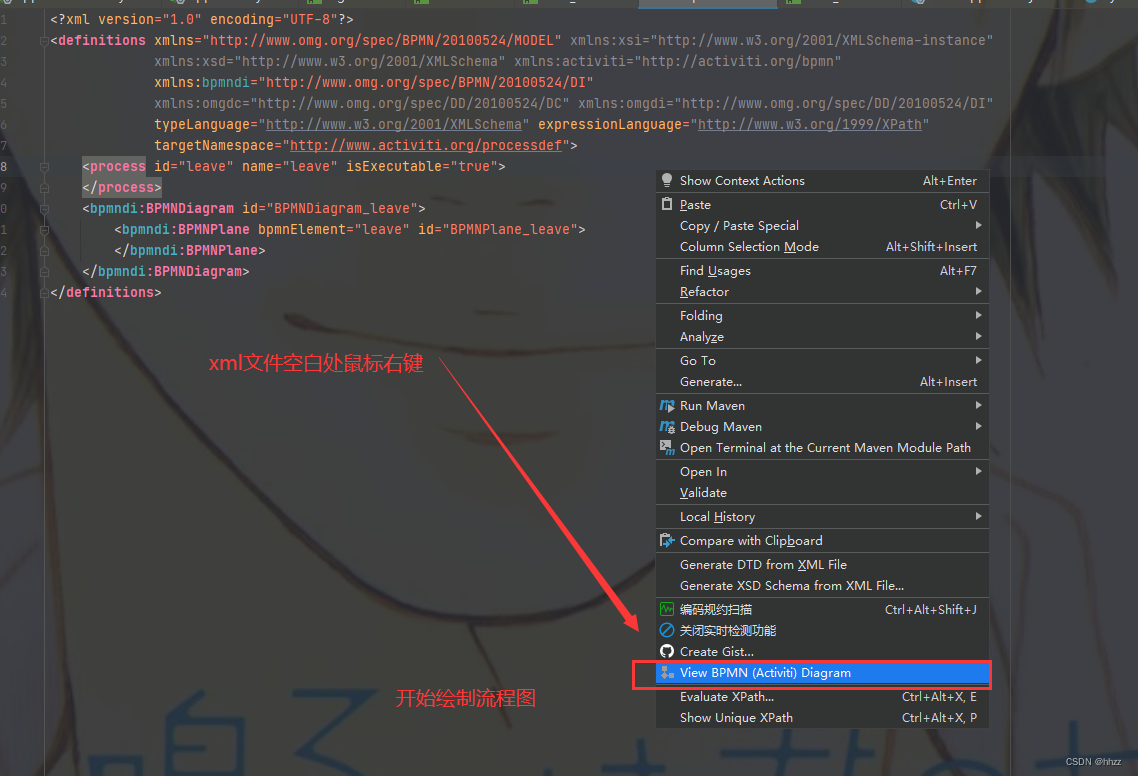

2，使用-绘制流程

3.流程符号

BPMN 2.0是业务流程建模符号2.0的缩写。
它由Business Process Management Initiative这个非营利协会创建并不断发展。作为一种标识，BPMN
2.0是使用一些符号来明确业务流程设计流程图的一整套符号规范，它能增进业务建模时的沟通效率。
目前BPMN2.0是最新的版本，它用于在BPM上下文中进行布局和可视化的沟通。
接下来我们先来了解在流程设计中常见的符号。
BPMN2.0的基本符合主要包含：

事件 Event

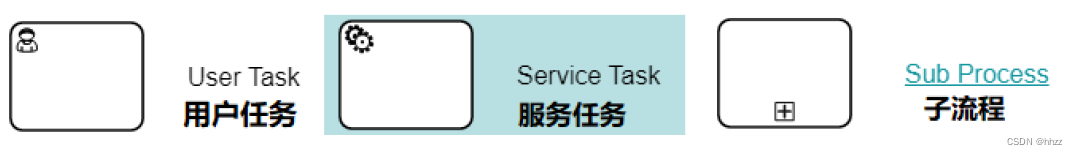

活动 Activity
活动是工作或任务的一个通用术语。一个活动可以是一个任务，还可以是一个当前流程的子处理流程；
其次，你还可以为活动指定不同的类型。常见活动如下：

网关 GateWay
网关用来处理决策，有几种常用网关需要了解：

流向 Flow
流是连接两个流程节点的连线。常见的流向包含以下几种：

6.Activiti流程操作

6.1流程的部署

单个文件部署

/**
* 实现文件的单个部署
*/
@Test
public void test03(){
	// 1.获取ProcessEngine对象
	ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
	// 2.获取RepositoryService进行部署操作
	RepositoryService service = engine.getRepositoryService();
	// 3.使用RepositoryService进行部署操作
	Deployment deploy = service.createDeployment()
	.addClasspathResource("bpmn/evection.bpmn") // 添加bpmn资源
	.addClasspathResource("bpmn/evection.png") // 添加png资源
	.name("出差申请流程")
	.deploy();// 部署流程
	// 4.输出流程部署的信息
	System.out.println("流程部署的id:" + deploy.getId());
	System.out.println("流程部署的名称：" + deploy.getName());
}

部署zip文件 将bpmn文件和png文件两个打包为一个zip文件，统一上传

/**
* 通过一个zip文件来部署操作
*/
@Test
public void test04(){
		// 定义zip文件的输入流
		InputStream inputStream =
		this.getClass().getClassLoader().getResourceAsStream("bpmn/evection.zip");
		// 对 inputStream 做装饰
		ZipInputStream zipInputStream = new ZipInputStream(inputStream);
		ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
		上传后的数据库中的数据和单个文件上传其实是一样的。
		4.1.3 操作数据表
		流程定义部署后操作activiti中的三张表
		act_re_deployment: 流程定义部署表，每部署一次就增加一条记录
		act_re_procdef ：流程定义表，部署每个新的流程定义都会在这张表中增加一条记录
		RepositoryService repositoryService = engine.getRepositoryService();
		Deployment deploy = repositoryService.createDeployment()
		.addZipInputStream(zipInputStream)
		.name("出差申请流程")
		.deploy();
		// 4.输出流程部署的信息
		System.out.println("流程部署的id:" + deploy.getId());
		System.out.println("流程部署的名称：" + deploy.getName());
}

操作数据表：流程定义部署后操作activiti中的三张表

act_re_deployment: 流程定义部署表，每部署一次就增加一条记录
**act_re_procdef ：**流程定义表，部署每个新的流程定义都会在这张表中增加一条记录
act_ge_bytearray ：流程资源表，流程部署的 bpmn文件和png图片会保存在该表中

6.2启动流程实例

流程定义部署在Activiti后就可以通过工作流管理业务流程，也就是说上边部署的出差申请流程可以使用
了。针对该流程，启动一个流程表示发起一个新的出差申请单，这就相当于Java类和Java对象的关系，类定
义好了后需要new创建一个对象使用，当然可以new出多个对象来，对于出差申请流程，张三可以发起
一个出差申请单需要启动一个流程实例。

/**
* 启动一个流程实例
*/
@Test
public void test05(){
	// 1.创建ProcessEngine对象
	ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
	// 2.获取RuntimeService对象
	RuntimeService runtimeService = engine.getRuntimeService();
	// 3.根据流程定义的id启动流程
	String id= "evection";
	ProcessInstance processInstance =
	runtimeService.startProcessInstanceByKey(id);
	// 4.输出相关的流程实例信息
	System.out.println("流程定义的ID：" +processInstance.getProcessDefinitionId());
	System.out.println("流程实例的ID：" + processInstance.getId());
	System.out.println("当前活动的ID：" + processInstance.getActivityId());
}

输出内容：
启动流程实例涉及到的表结构
act_hi_actinst 流程实例执行历史
act_hi_identitylink 流程的参与用户的历史信息
act_hi_procinst 流程实例历史信息
act_hi_taskinst 流程任务历史信息
act_ru_execution 流程执行信息
act_ru_identitylink 流程的参与用户信息
act_ru_task 任务信息

6.3任务查找

流程启动后，任务的负责人就可以查询自己当前能够处理的任务了，查询出来的任务都是当前用户的待
办任务

/**
* 任务查询
*/
@Test
public void test06(){
	String assignee ="zhansan";
	ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
	// 任务查询 需要获取一个 TaskService 对象
	TaskService taskService = engine.getTaskService();
	// 根据流程的key和任务负责人 查询任务
	List<Task> list = taskService.createTaskQuery()
	.processDefinitionKey("evection")
	.taskAssignee(assignee)
	.list();
	// 输出当前用户具有的任务
	for (Task task : list) {
	System.out.println("流程实例id：" + task.getProcessInstanceId());
	System.out.println("任务id:" + task.getId());
	System.out.println("任务负责人：" + task.getAssignee());
	System.out.println("任务名称：" + task.getName());
	}
}

6.4流程任务处理

任务负责人查询出来了待办的人，选择任务进行处理，完成任务

/**
* 流程任务的处理
*/
@Test
public void test07(){
	ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
	TaskService taskService = engine.getTaskService();
	Task task = taskService.createTaskQuery()
	.processDefinitionKey("evection")
	.taskAssignee("zhansan")
	.singleResult();
	// 完成任务
	taskService.complete(task.getId());
}

zhangsan处理了这个操作后，流程就流转到了 lisi处

然后就是不同的用户登录，然后查询任务处理任务，直到任务流程走完。

6.5流程定义的查询

查询流程相关的信息，包括流程的定义，流程的部署，流程定义的版本
/**

查询流程的定义
*/
@Test
public void test08(){
ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = engine.getRepositoryService();
// 获取一个 ProcessDefinitionQuery对象用来查询操作
ProcessDefinitionQuery processDefinitionQuery = repositoryService.createProcessDefinitionQuery();
List list = processDefinitionQuery.processDefinitionKey(“evection”)
.orderByProcessDefinitionVersion() // 安装版本排序
.desc() // 倒序
.list();
// 输出流程定义的信息
for (ProcessDefinition processDefinition : list) {
System.out.println(“流程定义的ID：” + processDefinition.getId());
System.out.println(“流程定义的name：” + processDefinition.getName());
System.out.println(“流程定义的key:” + processDefinition.getKey());
System.out.println(“流程定义的version:” +
processDefinition.getVersion());
System.out.println(“流程部署的id:” +
processDefinition.getDeploymentId());
}
}

6.6流程的删除

/**
* 删除流程
*/
@Test
public void test09(){
	ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
	RepositoryService repositoryService = engine.getRepositoryService();
	// 删除流程定义，如果该流程定义已经有了流程实例启动则删除时报错
	repositoryService.deleteDeployment("12501");
	// 设置为TRUE 级联删除流程定义，及时流程有实例启动，也可以删除，设置为false 非级联删
	除操作。
	//repositoryService.deleteDeployment("12501",true);
}

注意：项目开发中级联删除操作的权限一般只开发给超级管理员使用。

6.7从了数据库中下载流程资源

现在我们的流程资源文件已经上传到了数据库中，如果其他用户想要查看这些资源，可以从数据库中把
这些资源下载到本地。
解决方案：

jdbc对blob类型处理clob类型数据读取出来就可以了。
使用activiti的api来实现操作。
使用activiti的api来操作我们需要添加commons-io的依赖

<dependency>
	<groupId>commons-io</groupId>
	<artifactId>commons-io</artifactId>
	<version>2.6</version>
</dependency>

/**
* 读取数据库中的资源文件
*/
@Test
public void test10() throws Exception{
	// 1.得到ProcessEngine对象
	ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
	// 2.获取RepositoryService对象
	RepositoryService repositoryService = engine.getRepositoryService();
	// 3.得到查询器
	ProcessDefinition definition = repositoryService.createProcessDefinitionQuery()
		.processDefinitionKey("evection")
		.singleResult();
	// 4.获取流程部署的id
	String deploymentId = definition.getDeploymentId();
	// 5.通过repositoryService对象的相关方法 来获取图片信息和bpmn信息
	// png图片
	InputStream pngInput = repositoryService.getResourceAsStream(deploymentId,definition.getDiagramResourceName());
	// bpmn 文件的流
	InputStream bpmnInput = repositoryService.getResourceAsStream(deploymentId,definition.getResourceName());
	// 6.文件的保存
	File filePng = new File("d:/evection.png");
	File fileBpmn = new File("d:/evection.bpmn");
	OutputStream pngOut = new FileOutputStream(filePng);
	OutputStream bpmnOut = new FileOutputStream(fileBpmn);
	IOUtils.copy(pngInput,pngOut);
	IOUtils.copy(bpmnInput,bpmnOut);
	pngInput.close();
	pngOut.close();
	bpmnInput.close();
	bpmnOut.close();
}

6.8流程历史信息查看

即使流程定义已经被删除了，流程执行的实例信息通过前面的分析，依然保存在Activiti的act_hi_* 的相
关表结构中，所以我们还是可以查询流程的执行的历史信息，可以通过HistoryService来查看

/**
* 流程历史信息查看
*/
@Test
public void test11(){
	ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
	// 查看历史信息我们需要通过 HistoryService来实现
	HistoryService historyService = engine.getHistoryService();
	// 获取 actinst 表的查询对象
	HistoricActivityInstanceQuery instanceQuery =historyService.createHistoricActivityInstanceQuery();
	instanceQuery.processDefinitionId("evection:1:12504");
	instanceQuery.orderByHistoricActivityInstanceStartTime().desc();
	List<HistoricActivityInstance> list = instanceQuery.list();
	// 输出查询的结果
	for (HistoricActivityInstance hi : list) {
	System.out.println(hi.getActivityId());
	System.out.println(hi.getActivityName());
	System.out.println(hi.getActivityType());
	System.out.println(hi.getAssignee());
	System.out.println(hi.getProcessDefinitionId());
	System.out.println(hi.getProcessInstanceId());
	System.out.println("-----------------------");
	}
}
