一：Flowable UI应用与本地部署

1.1 应用

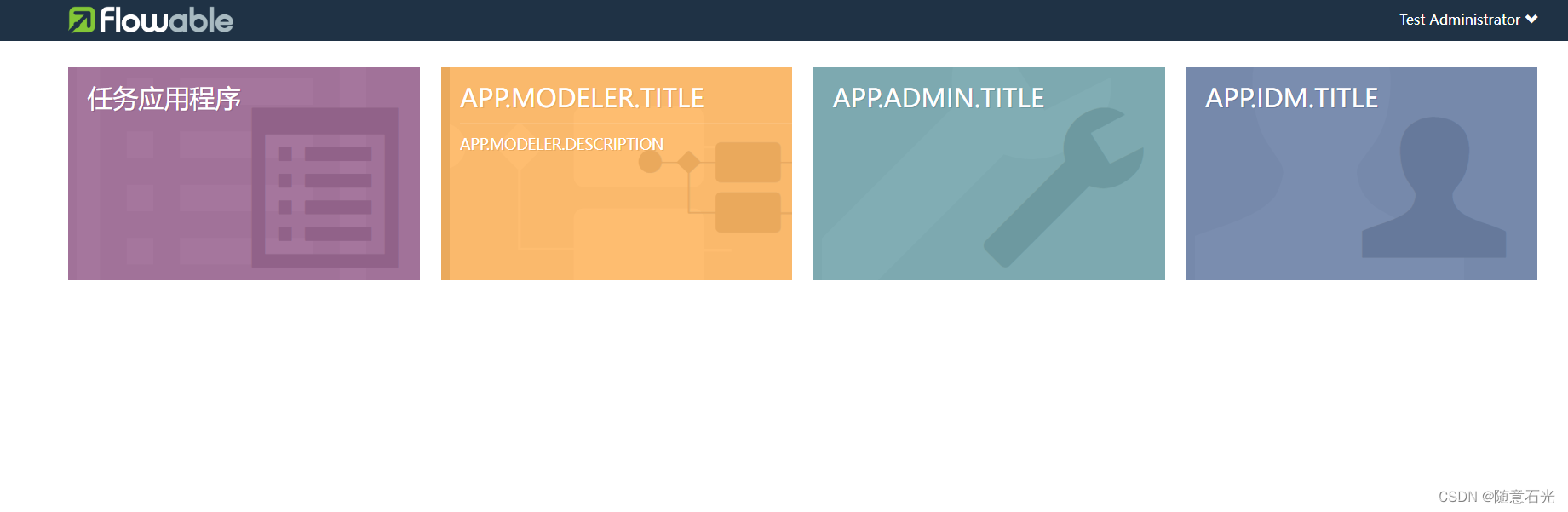

Flowable提供了几个web应用，用于演示及介绍Flowable项目提供的功能：

Flowable IDM: 身份管理应用。为所有Flowable UI应用提供单点登录认证功能，并且为拥有IDM管理员权限的用户提供了管理用户、组与权限的功能。
Flowable Modeler: 让具有建模权限的用户可以创建流程模型、表单、选择表与应用定义。
Flowable Task: 运行时任务应用。提供了启动流程实例、编辑任务表单、完成任务，以及查询流程实例与任务的功能。
Flowable Admin: 管理应用。让具有管理员权限的用户可以查询BPMN、DMN、Form及Content引擎，并提供了许多选项用于修改流程实例、任务、作业等。管理应用通过REST API连接至引擎，并与Flowable Task应用及Flowable REST应用一同部署。

所有其他的应用都需要Flowable IDM提供认证。每个应用的WAR文件可以部署在相同的servlet容器（如Apache Tomcat）中，也可以部署在不同的容器中。由于每个应用使用相同的cookie进行认证，因此应用需要运行在相同的域名下。

1.2 本地的安装部署

1.2.1 安装tomcat

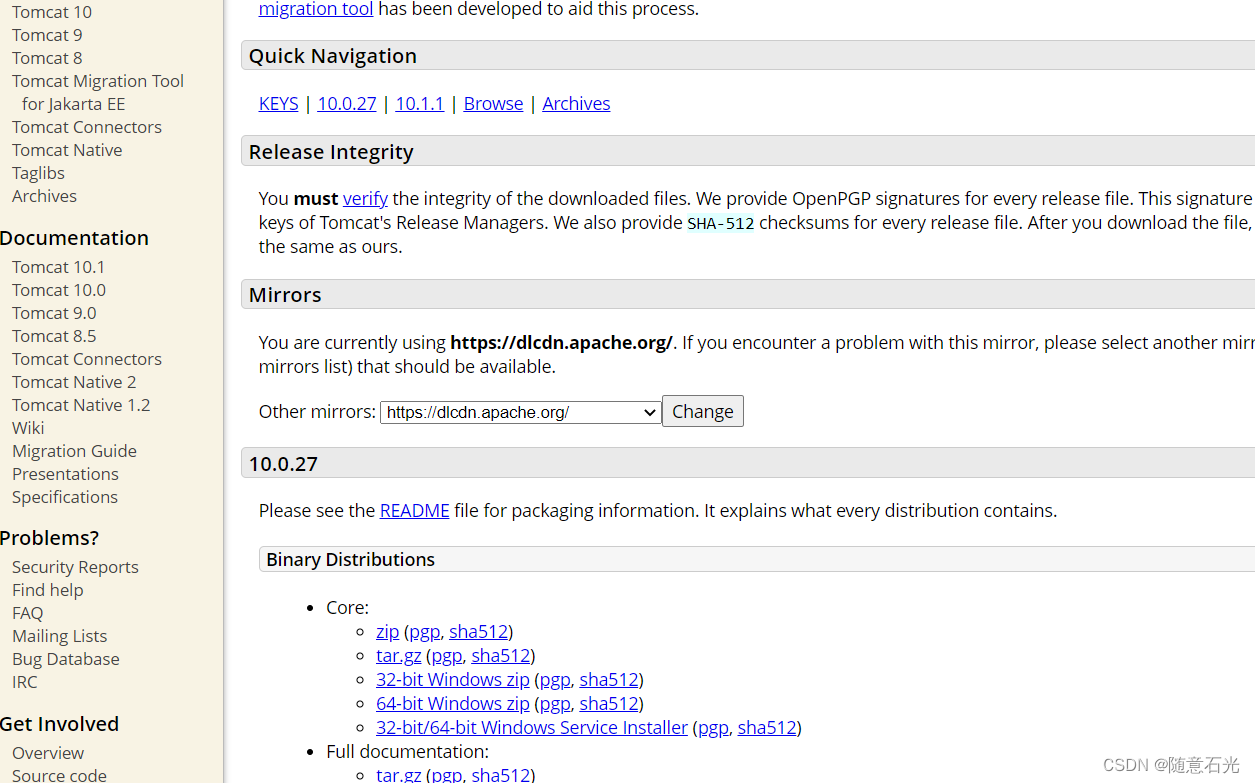

tomcat官网：https://tomcat.apache.org/download-80.cgi

下载后，解压到非中文的安装目录下

1.2.2 安装flowable-ui

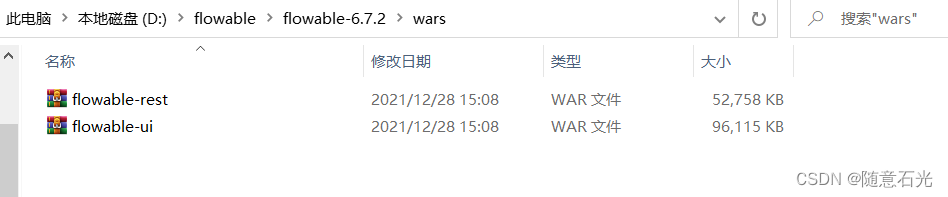

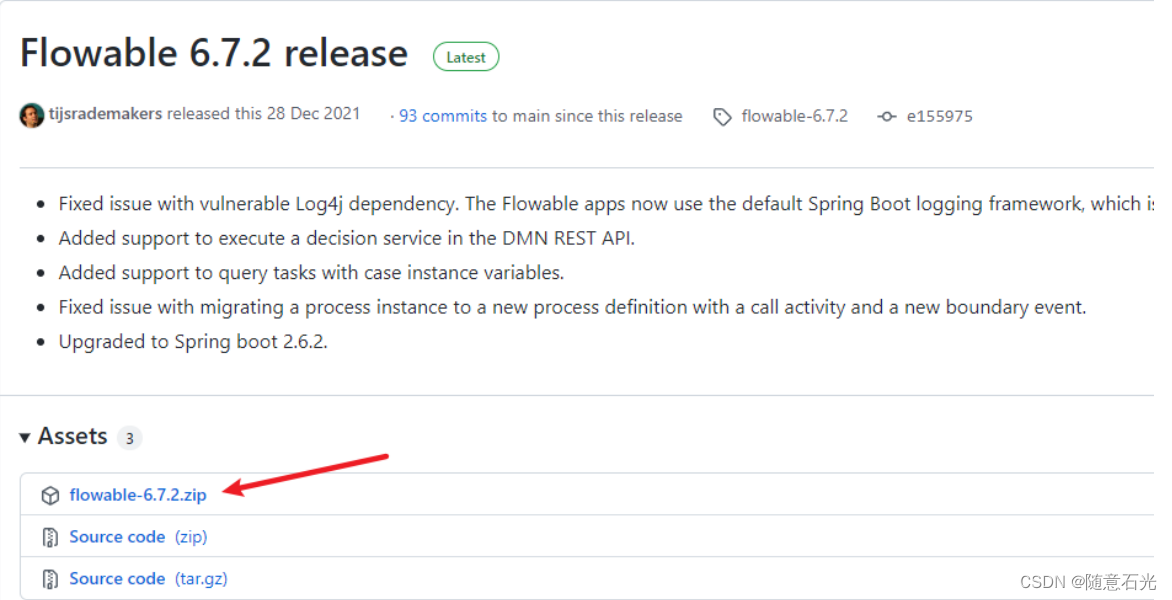

下载地址：https://github.com/flowable/flowable-engine/releases/tag/flowable-6.7.2

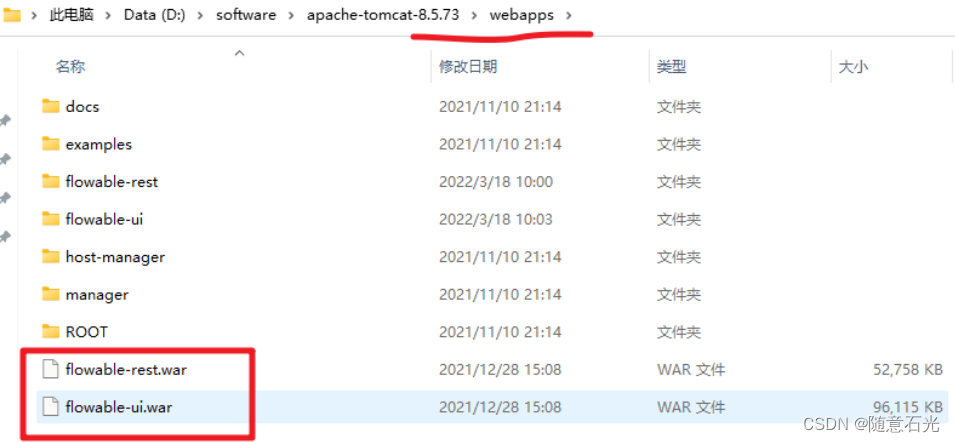

然后把解压缩后的两个war包拷贝到Tomcat的解压缩的webapps目录下

Tomcat目录：

1.2.3 修改flowable-ui.war的配置文件

在D:\Tomcat\webapps\flowable-ui\WEB-INF\classes修改flowable-default文件的配置信息

1）指定端口号，默认为8080
2）连接数据库的注册驱动，以及连接信息，如果数据库没有flowable的库，则会自动创建
3）配置连接数据库的用户名和密码

1.2.4 启动tomcat来部署flowable

进入到tomcat/bin目录下，双击startup.bat文件

此时访问 http://127.0.0.1:8080/flowable-ui/,默认的登录用户名和密码为admin test

1.2.5 flowable启动报错问题解决

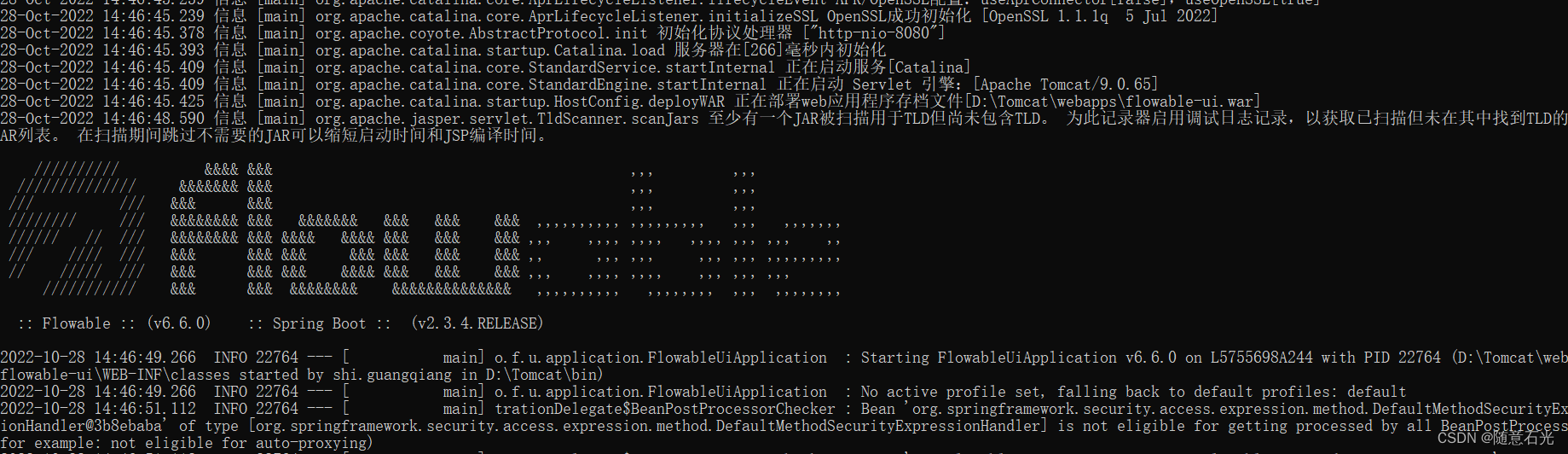

当启动时，遇到如下图问题
问题1：Caused by: org.springframework.beans.factory.UnsatisfiedDependencyException:

问题2：
Caused by: java.lang.IllegalStateException: Cannot load driver class: com.mysql.cj.jdbc.Driver

1）修改flowable-default的注册驱动，mysql版本8.0以上要加上cj

spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver

2）修改mysql的连接信息，加上characterEncoding=UTF-8&useJDBCCompliantTimezoneShift=true&useLegacyDatetimeCode=false&serverTimezone=Asia/Shanghai&allowMultiQueries=true&nullCatalogMeansCurrent=true&useSSL=false

spring.datasource.url=jdbc:mysql://127.0.0.1:3306/flowable?useUnicode=true&characterEncoding=UTF-8&useJDBCCompliantTimezoneShift=true&useLegacyDatetimeCode=false&serverTimezone=Asia/Shanghai&allowMultiQueries=true&nullCatalogMeansCurrent=true&useSSL=false

3）下载mysql-connector-java-8.0.16.jar的包
下载地址：https://dev.mysql.com/get/Downloads/Connector-J/mysql-connector-java-8.0.16.zip
下载后，把下载好的jar包，拷贝到D:\Tomcat\webapps\flowable-ui\WEB-INF\lib目录下
此时就不报错了！！！

1.3 用户管理

emsp;我们先在 身份管理应用程序 中创建用户并授权

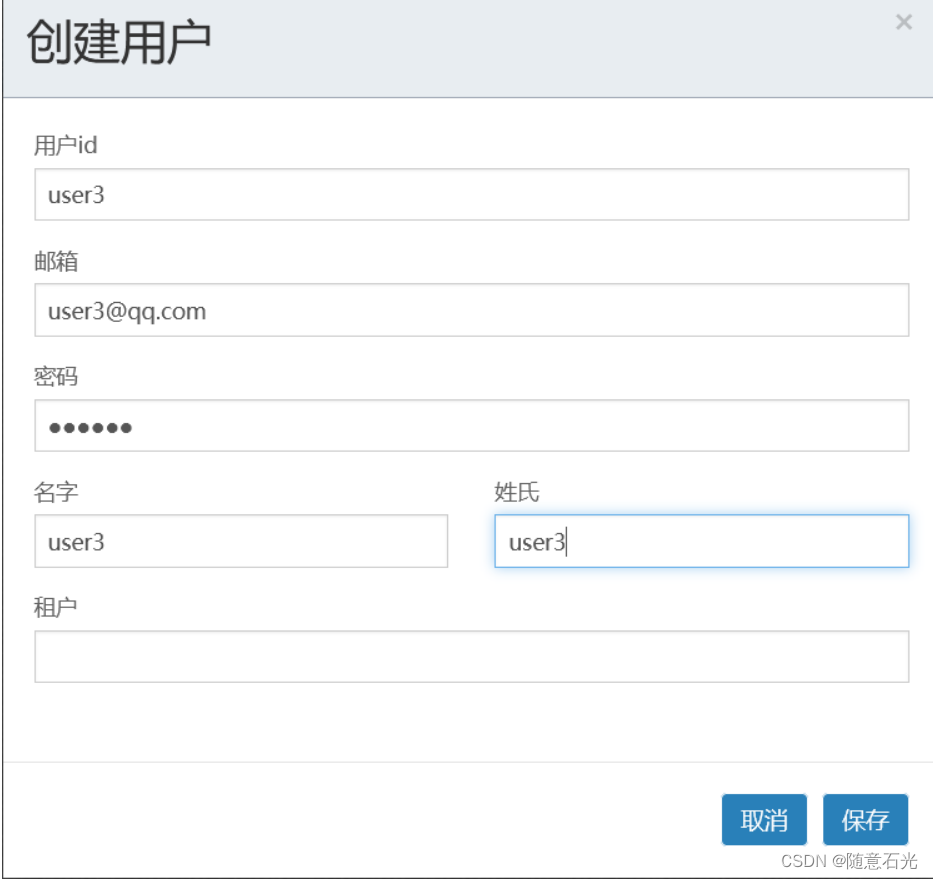

创建用户

填写详细信息

授权管理

1.4 绘制流程

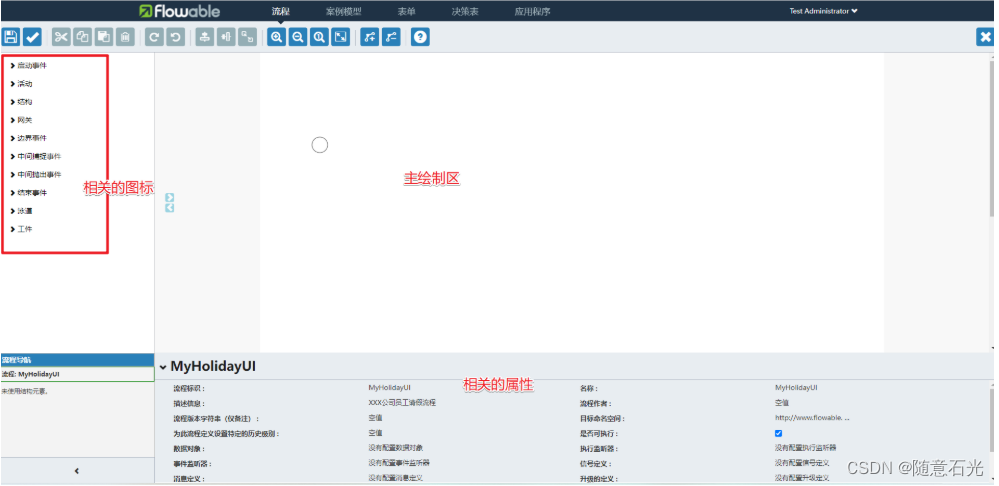

1）创建新的流程

2）流程图界面

3）创建流程，分配处理人

4）继续完成流程图的创建

1.5 部署流程

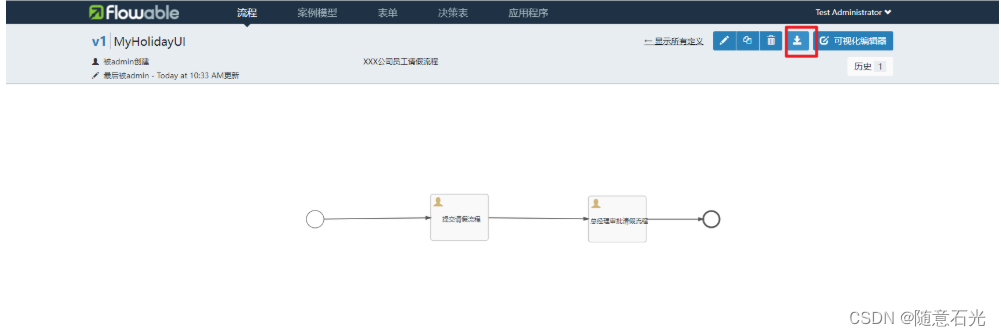

emsp; 绘制好的流程图，我们只需要一键导出即可

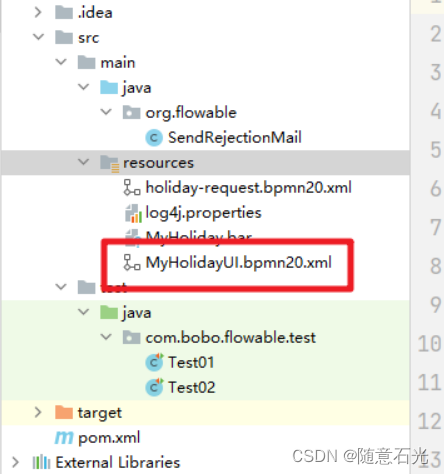

下载下来后拷贝到项目的resource目录下即可

然后就是正常的操作流程了！

二：Flowable介绍

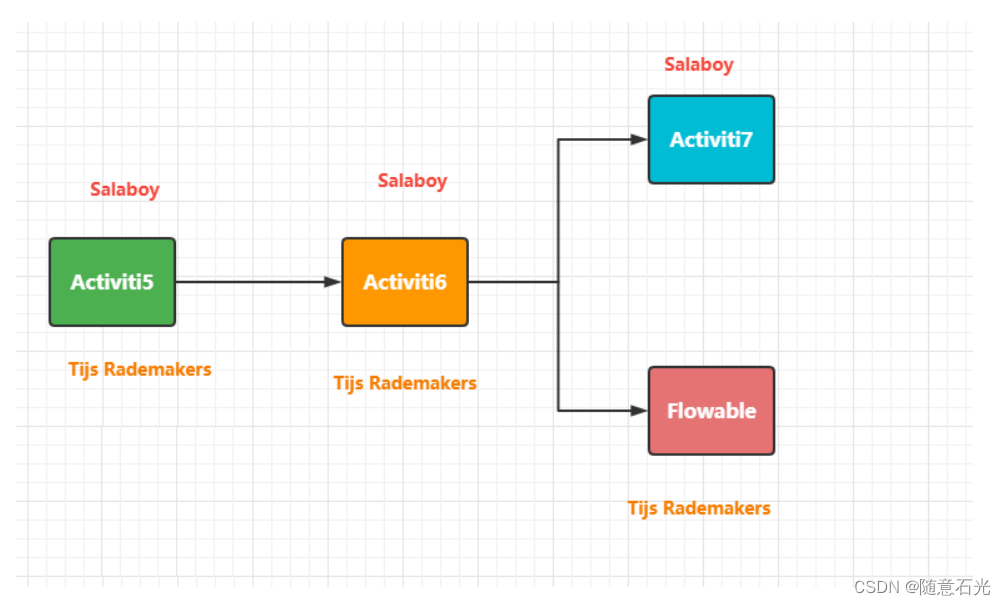

Flowable是BPMN的一个基于java的软件实现，不过Flowable不仅仅包括BPMN，还有DMN决策表和CMMN Case管理引擎，并且有自己的用户管理、微服务API等一系列功能，是一个服务平台。

三：Flowable基础

官方手册：https://tkjohn.github.io/flowable-userguide/#_introduction

3.1 创建ProcessEngine

用IDEA创建一个基本的maven工程，然后添加两个依赖。

Flowable流程引擎。使我们可以创建一个ProcessEngine流程引擎对象，并访问Flowable API。
一个是MySQL的数据库驱动

在pom.xml文件中添加下列行：

<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-engine</artifactId>
    <version>6.3.0</version>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>8.0.21</version>
</dependency>

emsp;然后创建一个普通的Java类，添加对应的main方法，首先要做的是初始化ProcessEngine流程引擎实例。这是一个线程安全的对象，因此通常只需要在一个应用中初始化一次。 ProcessEngine由ProcessEngineConfiguration实例创建。该实例可以配置与调整流程引擎的设置。通常使用一个配置XML文件创建ProcessEngineConfiguration，但是（像在这里做的一样）也可以编程方式创建它。 ProcessEngineConfiguration所需的最小配置，是数据库JDBC连接：

public static void main(String[] args) {
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
        .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn?serverTimezone=UTC")
        .setJdbcUsername("root")
        .setJdbcPassword("123456")
        .setJdbcDriver("com.mysql.cj.jdbc.Driver")
        .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    ProcessEngine processEngine = cfg.buildProcessEngine();
}

注意在mysql8.0中执行可能出现如下的错误

emsp;出现这种情况只需要在mysql的连接字符串中添加上nullCatalogMeansCurrent=true，设置为只查当前连接的schema库即可。

    public static void main(String[] args) {
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn1?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        ProcessEngine processEngine = cfg.buildProcessEngine();
    }

emsp;然后应用运行没有问题，但也没有在控制台提供有用的信息，只有一条消息提示日志没有正确配置。Flowable使用SLF4J作为内部日志框架。在这个例子中，我们使用log4j作为SLF4J的实现。因此在pom.xml文件中添加下列依赖：

<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-api</artifactId>
    <version>1.7.21</version>
</dependency>
<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-log4j12</artifactId>
    <version>1.7.21</version>
</dependency>

Log4j需要一个配置文件。在src/main/resources文件夹下添加log4j.properties文件，并写入下列内容：

log4j.rootLogger=DEBUG, CA
log4j.appender.CA=org.apache.log4j.ConsoleAppender
log4j.appender.CA.layout=org.apache.log4j.PatternLayout
log4j.appender.CA.layout.ConversionPattern= %d{hh:mm:ss,SSS} [%t] %-5p %c %x - %m%n

重新运行应用。应该可以看到关于引擎启动与创建数据库表结构的提示日志：

同时可以看到创建了相关的表结构在数据库中

这样就得到了一个启动可用的流程引擎。接下来为它提供一个流程！

3.2 部署流程定义

接下来我们构建一个非常简单的请假流程，Flowable引擎需要流程定义为BPMN 2.0格式，这是一个业界广泛接受的XML标准。在Flowable术语中，我们将其称为一个流程定义(process definition)。一个流程定义可以启动多个流程实例(process instance)。流程定义可以看做是重复执行流程的蓝图。在这个例子中，流程定义定义了请假的各个步骤，而一个流程实例对应某个雇员提出的一个请假申请。
BPMN 2.0存储为XML，并包含可视化的部分：使用标准方式定义了每个步骤类型（人工任务，自动服务调用，等等）如何呈现，以及如何互相连接。这样BPMN 2.0标准使技术人员与业务人员能用双方都能理解的方式交流业务流程。

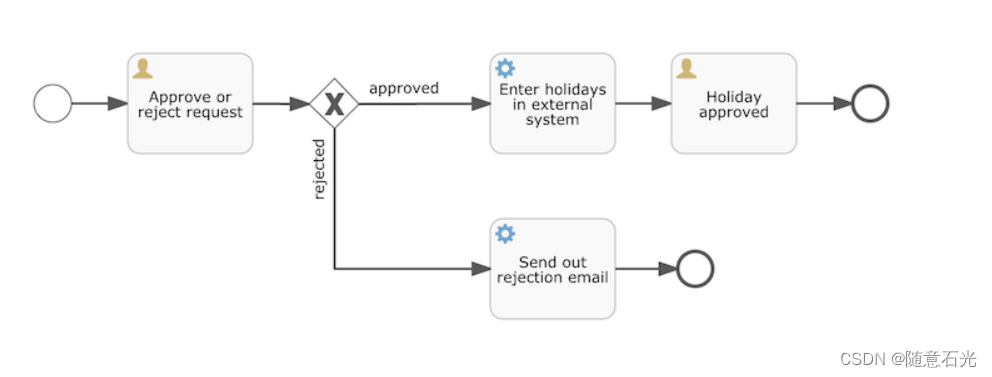

我们要使用的流程定义为：

流程定义说明：

我们假定启动流程需要提供一些信息，例如雇员名字、请假时长以及说明。当然，这些可以单独建模为流程中的第一步。但是如果将它们作为流程的“输入信息”，就能保证只有在实际请求时才会建立一个流程实例。否则（将提交作为流程的第一步），用户可能在提交之前改变主意并取消，但流程实例已经创建了。在某些场景中，就可能影响重要的指标（例如启动了多少申请，但还未完成），取决于业务目标。
左侧的圆圈叫做启动事件(start event)。这是一个流程实例的起点。
第一个矩形是一个用户任务(user task)。这是流程中用户操作的步骤。在这个例子中，经理需要批准或驳回申请
取决于经理的决定，排他网关(exclusive gateway) (带叉的菱形)会将流程实例路由至批准或驳回路径
如果批准，则需要将申请注册至某个外部系统，并跟着另一个用户任务，将经理的决定通知给申请人。当然也可以改为发送邮件。
如果驳回，则为雇员发送一封邮件通知他。

一般来说，这样的流程定义使用可视化建模工具建立，如Flowable Designer(Eclipse)或Flowable Web Modeler(Web应用)。但在这里我们直接撰写XML，以熟悉BPMN 2.0及其概念。
与上面展示的流程图对应的BPMN 2.0 XML在下面显示。请注意这只包含了“流程部分”。如果使用图形化建模工具，实际的XML文件还将包含“可视化部分”，用于描述图形信息，如流程定义中各个元素的坐标（所有的图形化信息包含在XML的BPMNDiagram标签中，作为definitions标签的子元素）。
将下面的XML保存在src/main/resources文件夹下名为holiday-request.bpmn20.xml的文件中。

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
             xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xmlns:xsd="http://www.w3.org/2001/XMLSchema"
             xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
             xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC"
             xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"
             xmlns:flowable="http://flowable.org/bpmn"
             typeLanguage="http://www.w3.org/2001/XMLSchema"
             expressionLanguage="http://www.w3.org/1999/XPath"
             targetNamespace="http://www.flowable.org/processdef">

    <process id="holidayRequest" name="Holiday Request" isExecutable="true">

        <startEvent id="startEvent"/>
        <sequenceFlow sourceRef="startEvent" targetRef="approveTask"/>

        <userTask id="approveTask" name="Approve or reject request"/>
        <sequenceFlow sourceRef="approveTask" targetRef="decision"/>

        <exclusiveGateway id="decision"/>
        <sequenceFlow sourceRef="decision" targetRef="externalSystemCall">
            <conditionExpression xsi:type="tFormalExpression">
                <![CDATA[
          ${approved}
        ]]>
            </conditionExpression>
        </sequenceFlow>
        <sequenceFlow  sourceRef="decision" targetRef="sendRejectionMail">
            <conditionExpression xsi:type="tFormalExpression">
                <![CDATA[
          ${!approved}
        ]]>
            </conditionExpression>
        </sequenceFlow>

        <serviceTask id="externalSystemCall" name="Enter holidays in external system"
                     flowable:class="org.flowable.CallExternalSystemDelegate"/>
        <sequenceFlow sourceRef="externalSystemCall" targetRef="holidayApprovedTask"/>

        <userTask id="holidayApprovedTask" name="Holiday approved"/>
        <sequenceFlow sourceRef="holidayApprovedTask" targetRef="approveEnd"/>

        <serviceTask id="sendRejectionMail" name="Send out rejection email"
                     flowable:class="org.flowable.SendRejectionMail"/>
        <sequenceFlow sourceRef="sendRejectionMail" targetRef="rejectEnd"/>

        <endEvent id="approveEnd"/>

        <endEvent id="rejectEnd"/>
    </process>

</definitions>

现在我们已经有了流程BPMN 2.0 XML文件，下来需要将它***部署(deploy)***到引擎中。部署一个流程定义意味着：

流程引擎会将XML文件存储在数据库中，这样可以在需要的时候获取它
流程定义转换为内部的、可执行的对象模型，这样使用它就可以启动流程实例。

将流程定义部署至Flowable引擎，需要使用RepositoryService，其可以从ProcessEngine对象获取。使用RepositoryService，可以通过XML文件的路径创建一个新的部署(Deployment)，并调用*deploy()*方法实际执行：

    /**
     * 部署流程
     */
    @Test
    public void testDeploy(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        // 部署流程 获取RepositoryService对象
        RepositoryService repositoryService = processEngine.getRepositoryService();
        Deployment deployment = repositoryService.createDeployment()// 创建Deployment对象
                .addClasspathResource("holiday-request.bpmn20.xml") // 添加流程部署文件
                .name("请求流程") // 设置部署流程的名称
                .deploy(); // 执行部署操作
        System.out.println("deployment.getId() = " + deployment.getId());
        System.out.println("deployment.getName() = " + deployment.getName());

    }

然后执行该方法日志操作成功：

在后台表结构也可以看到相关的信息。

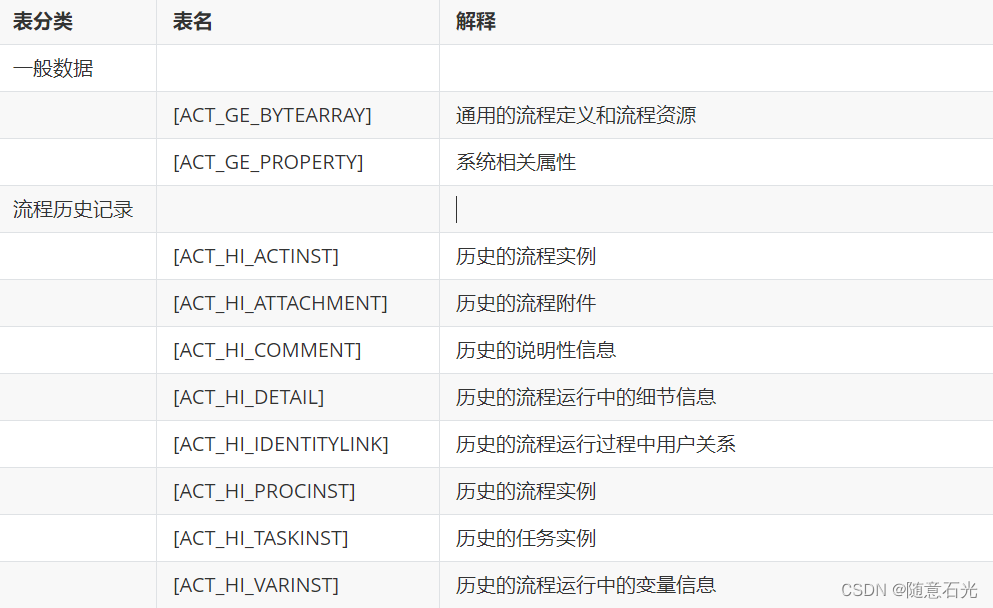

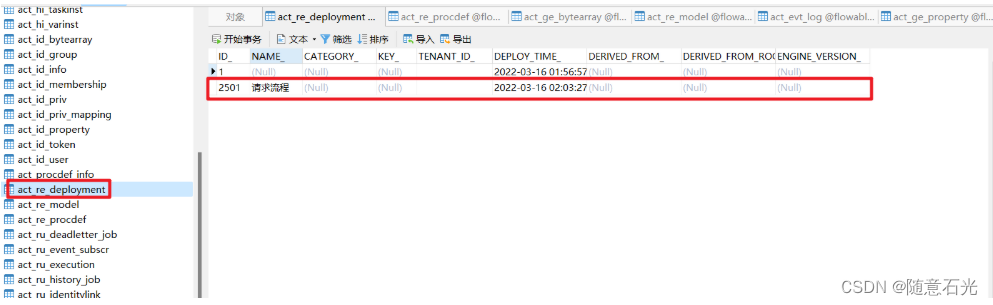

act_re_deployment: 流程定义部署表，每部署一次就增加一条记录。

act_re_procdef ：流程定义表，部署每个新的流程定义都会在这张表中增加一条记录

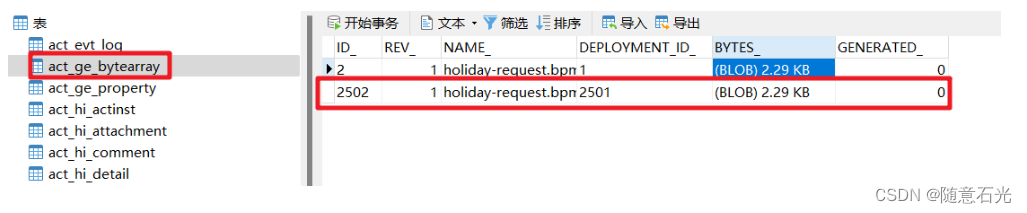

act_ge_bytearray ：流程资源表，流程部署的 bpmn文件和png图片会保存在该表中

我们现在可以通过API查询验证流程定义已经部署在引擎中（并学习一些API）。通过RepositoryService创建的ProcessDefinitionQuery对象实现。

/**
     * 查看流程定义
     */
    @Test
    public void testDeployQuery(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        // 部署流程 获取RepositoryService对象
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 获取流程定义对象
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .deploymentId("2501")
                .singleResult();
        System.out.println("processDefinition.getId() = " + processDefinition.getId());
        System.out.println("processDefinition.getName() = " + processDefinition.getName());
        System.out.println("processDefinition.getDeploymentId() = " + processDefinition.getDeploymentId());
        System.out.println("processDefinition.getDescription() = " + processDefinition.getDescription());

    }

输出结果为：

processDefinition.getId() = holidayRequest:2:2503
processDefinition.getName() = Holiday Request
processDefinition.getDeploymentId() = 2501
processDefinition.getDescription() = null

3.3 启动流程实例

msp;现在已经在流程引擎中部署了流程定义，因此可以使用这个流程定义作为“模板”启动流程实例。

要启动流程实例，需要提供一些初始化流程变量。一般来说，可以通过呈现给用户的表单，或者在流程由其他系统自动触发时通过REST API，来获取这些变量。在这个例子里，我们简化直接在代码中定义了，我们使用RuntimeService启动一个流程实例。

    /**
     * 启动流程实例
     */
    @Test
    public void testRunProcess(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        // 启动流程实例通过 RuntimeService 对象
        RuntimeService runtimeService = processEngine.getRuntimeService();
        // 构建流程变量
        Map<String,Object> variables = new HashMap<>();
        variables.put("employee","张三") ;// 谁申请请假
        variables.put("nrOfHolidays",3); // 请几天假
        variables.put("description","工作累了，想出去玩玩"); // 请假的原因
        // 启动流程实例，第一个参数是流程定义的id
        ProcessInstance processInstance = runtimeService
                .startProcessInstanceByKey("holidayRequest", variables);// 启动流程实例
        // 输出相关的流程实例信息
        System.out.println("流程定义的ID：" + processInstance.getProcessDefinitionId());
        System.out.println("流程实例的ID：" + processInstance.getId());
        System.out.println("当前活动的ID：" + processInstance.getActivityId());
    }

启动成功，输出结果如下：

流程定义的ID：holidayRequest:2:2503
流程实例的ID：5001
当前活动的ID：null

对应的流程实例ID为：5001
启动流程实例涉及到的表结构：

act_hi_actinst 流程实例执行历史
act_hi_identitylink 流程的参与用户的历史信息
act_hi_procinst 流程实例历史信息
act_hi_taskinst 流程任务历史信息
act_ru_execution 流程执行信息
act_ru_identitylink 流程的参与用户信息
act_ru_task 任务信息

3.4 查看任务

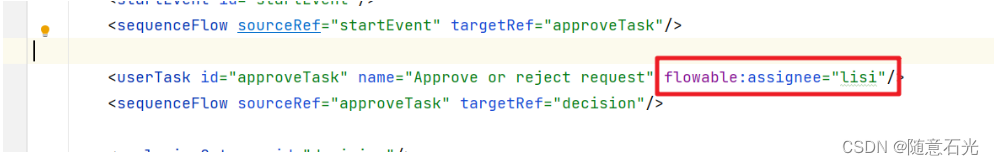

上面员工发起了一个请假流程，接下来就会流转到总经理这儿来处理，之前我们没有指定经理这的处理人，我们可以加一个

然后我们来查看下lisi的任务

    /**
     * 查看任务
     */
    @Test
    public void testQueryTask(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        List<Task> list = taskService.createTaskQuery()
                .processDefinitionKey("holidayRequestNew")
                .taskAssignee("lisi")
                .list();
        for (Task task : list) {
            System.out.println("task.getProcessDefinitionId() = " + task.getProcessDefinitionId());
            System.out.println("task.getId() = " + task.getId());
            System.out.println("task.getAssignee() = " + task.getAssignee());
            System.out.println("task.getName() = " + task.getName());
        }
    }

输出结果为：

task.getProcessDefinitionId() = holidayRequestNew:1:10003
task.getId() = 12508
task.getAssignee() = lisi
task.getName() = Approve or reject request

3.5 完成任务

现在李四这个角色可以来完成当前的任务了

emsp;在此处我们直接解决掉这个请假，然后会走发送拒绝邮件的流程，这块我们需要用到JavaDelegate来触发。

我们定义这样一个Java类

public class SendRejectionMail implements JavaDelegate {
    /**
     * 触发发送邮件的操作
     * @param delegateExecution
     */
    @Override
    public void execute(DelegateExecution delegateExecution) {
        System.out.println("请假被拒绝,,,安心工作吧");
    }
}

然后来完成任务

    /**
     * 完成任务
     */
    @Test
    public void testCompleteTask(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery()
                .processDefinitionKey("holidayRequestNew")
                .taskAssignee("lisi")
                .singleResult();
        // 添加流程变量
        Map<String,Object> variables = new HashMap<>();
        variables.put("approved",false); // 拒绝请假
        // 完成任务
        taskService.complete(task.getId(),variables);
    }

然后可以看到JavaDelegate触发了

3.6 流程的删除

有些流程已经没有用了，我们需要删除掉，其实也非常简单

    /**
     * 删除流程
     */
    @Test
    public void testDeleteProcess(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 删除流程定义，如果该流程定义已经有了流程实例启动则删除时报错
        // repositoryService.deleteDeployment("1");
        // 设置为TRUE 级联删除流程定义，及时流程有实例启动，也可以删除，设置为false 非级联删除操作。
        repositoryService.deleteDeployment("2501",true);

    }

3.7 查看历史信息

emsp; 选择使用Flowable这样的流程引擎的原因之一，是它可以自动存储所有流程实例的审计数据或历史数据。这些数据可以用于创建报告，深入展现组织运行的情况，瓶颈在哪里，等等。

例如，如果希望显示流程实例已经执行的时间，就可以从ProcessEngine获取HistoryService，并创建*历史活动(historical activities)*的查询。在下面的代码片段中，可以看到我们添加了一些额外的过滤条件：

只选择一个特定流程实例的活动
只选择已完成的活动

结果按照结束时间排序，代表其执行顺序。

/**
     * 查看历史
     */
    @Test
    public void testQueryHistory(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        HistoryService historyService = processEngine.getHistoryService();
        List<HistoricActivityInstance> list = historyService.createHistoricActivityInstanceQuery()
                .processDefinitionId("holidayRequestNew:1:10003")
                .finished()
                .orderByHistoricActivityInstanceEndTime().asc()
                .list();
        for (HistoricActivityInstance historicActivityInstance : list) {
            System.out.println(historicActivityInstance.getActivityId() + " took "
                    + historicActivityInstance.getDurationInMillis() + " milliseconds");
        }

    }

输出结果

startEvent took 1 milliseconds
approveTask took 837735 milliseconds
decision took 13 milliseconds
sendRejectionMail took 2 milliseconds
rejectEnd took 1 milliseconds

好了~flowable的基本应用我们就先介绍到这里了。

四：Flowable基础表结构

4.1 表结构讲解

工作流程的相关操作都是操作存储在对应的表结构中，为了能更好的弄清楚Flowable的实现原理和细节，我们有必要先弄清楚Flowable的相关表结构及其作用。在Flowable中的表结构在初始化的时候会创建五类表结构，具体如下：

ACT_RE ：’RE’表示 repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。
ACT_RU：’RU’表示 runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Flowable只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。
ACT_HI：’HI’表示 history。这些表包含历史数据，比如历史流程实例，变量，任务等等。
ACT_GE： GE 表示 general。通用数据，用于不同场景下
ACT_ID: ’ID’表示identity(组织机构)。这些表包含标识的信息，如用户，用户组，等等。

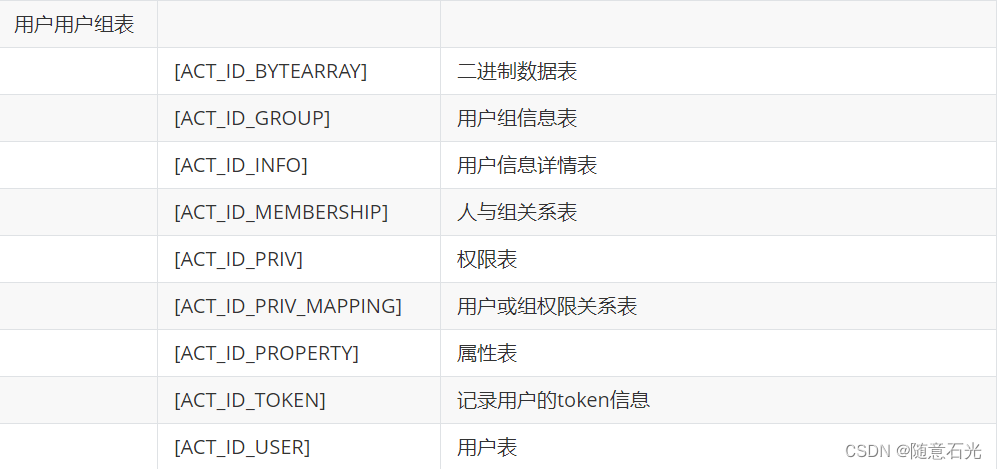

具体的表结构的含义:

4.2 ProcessEngine讲解

4.2.1 硬编码的方式

我们前面讲解案例的时候是通过ProcessEngineConfiguration这个配置类来加载的。

// 配置数据库相关信息 获取 ProcessEngineConfiguration
ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
    .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
    .setJdbcUsername("root")
    .setJdbcPassword("123456")
    .setJdbcDriver("com.mysql.cj.jdbc.Driver")
    .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
// 获取流程引擎对象
ProcessEngine processEngine = cfg.buildProcessEngine();

这种方式会调用buildProcessEngine()方法，里面的核心代码为：

4.2.2 配置文件

除了上面的硬编码的方式外，我们还可以在resources目录下创建一个flowable.cfg.xml文件，注意这个名称是固定的哦。内容如下：

<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
    <bean id="processEngineConfiguration"
          class="org.flowable.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/flow1?allowMultiQueries=true&amp;useUnicode=true&amp;characterEncoding=UTF-8&amp;useSSL=false&amp;serverTimezone=UTC&amp;nullCatalogMeansCurrent=true" /><property name="jdbcDriver" value="com.mysql.cj.jdbc.Driver" />
        <property name="jdbcUsername" value="root" />
        <property name="jdbcPassword" value="123456" />
        <property name="databaseSchemaUpdate" value="true" />
        <property name="asyncExecutorActivate" value="false" />
    </bean>
</beans>

在上面的配置文件中配置相关的信息。我们在Java代码中就可以简化为：

        @Test
    public void test01(){
        // 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        System.out.println("processEngine = " + processEngine);
    }

可以看下getDefaultProcessEngine的源码，在里面最终还是执行了和硬编码一样的代码

    public static ProcessEngine getProcessEngine(String processEngineName) {
        if (!isInitialized()) {
            init(); // 完成初始化操作
        }
        return processEngines.get(processEngineName);
    }

进入init方法

    public static synchronized void init() {
        if (!isInitialized()) {
            if (processEngines == null) {
                // Create new map to store process-engines if current map is null
                processEngines = new HashMap<>();
            }
            ClassLoader classLoader = ReflectUtil.getClassLoader();
            Enumeration<URL> resources = null;
            try {
                resources = classLoader.getResources("flowable.cfg.xml"); // 加载flowable.cfg.xml配置文件
            } catch (IOException e) {
                throw new FlowableIllegalArgumentException("problem retrieving flowable.cfg.xml resources on the classpath: " + System.getProperty("java.class.path"), e);
            }

            // Remove duplicated configuration URL's using set. Some
            // classloaders may return identical URL's twice, causing duplicate
            // startups
            Set<URL> configUrls = new HashSet<>();
            while (resources.hasMoreElements()) {
                configUrls.add(resources.nextElement());
            }
            for (Iterator<URL> iterator = configUrls.iterator(); iterator.hasNext();) {
                URL resource = iterator.next();
                LOGGER.info("Initializing process engine using configuration '{}'", resource.toString());
                initProcessEngineFromResource(resource); // 初始化ProcessEngine
            }

            try {
                resources = classLoader.getResources("flowable-context.xml"); // 在整合Spring的情况下加载该文件
            } catch (IOException e) {
                throw new FlowableIllegalArgumentException("problem retrieving flowable-context.xml resources on the classpath: " + System.getProperty("java.class.path"), e);
            }
            while (resources.hasMoreElements()) {
                URL resource = resources.nextElement();
                LOGGER.info("Initializing process engine using Spring configuration '{}'", resource.toString());
                initProcessEngineFromSpringResource(resource); // 从Spring的资源文件中完成ProcessEngine的初始化
            }

            setInitialized(true);
        } else {
            LOGGER.info("Process engines already initialized");
        }
    }

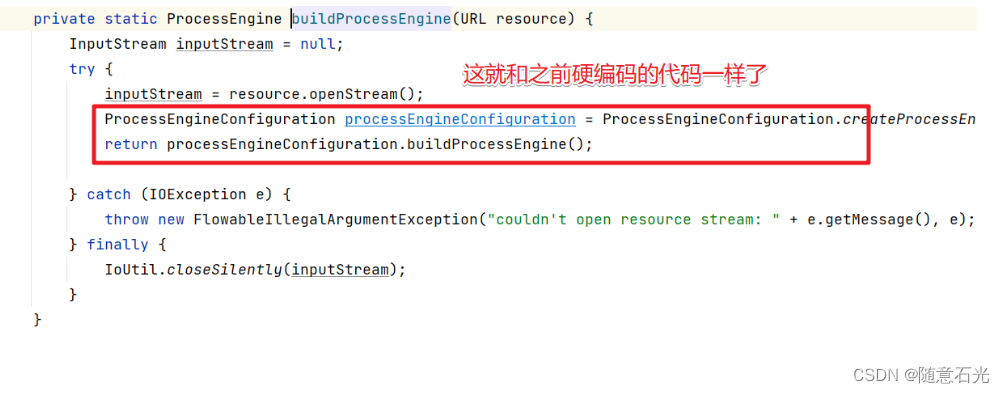

在源码中提供了单独使用好整合Spring的配置加载方式。再进入到initProcessEngineFromResource(resource)方法中：

而且我们也可以看到ProcessEngine最终的实现是 ProcessEngineImpl对象。

4.2.3 自定义配置文件

最后我们如果要加载自定义名称的配置文件可以通过ProcessEngineConfiguration中的对应构造方法来实现

    @Test
    public void test2() throws Exception{
        ProcessEngineConfiguration configuration = ProcessEngineConfiguration
                .createProcessEngineConfigurationFromResource("flowable.cfg.xml");
        ProcessEngine processEngine = configuration.buildProcessEngine();
        System.out.println("processEngine = " + processEngine);
    }

4.3 Servcie服务接口

Service是工作流引擎提供用于进行工作流部署、执行、管理的服务接口，我们使用这些接口可以就是操作服务对应的数据表

4.3.1 Service创建方式

通过ProcessEngine创建Service
方式如下：

RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();
// ...

4.3.2 Service总览

简单介绍：

RepositoryService

是activiti的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此service将流程定义文件的内容部署到计算机。

除了部署流程定义以外还可以：查询引擎中的发布包和流程定义。

暂停或激活发布包，对应全部和特定流程定义。暂停意味着它们不能再执行任何操作了，激活是对应的反向操作。获得多种资源，像是包含在发布包里的文件，或引擎自动生成的流程图。

获得流程定义的pojo版本，可以用来通过java解析流程，而不必通过xml。

RuntimeService

Activiti的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

TaskService

Activiti的任务管理类。可以从这个类中获取任务的信息。

HistoryService

Flowable的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置），比如流程实例启动时间，任务的参与者，完成任务的时间，每个流程实例的执行路径，等等。这个服务主要通过查询功能来获得这些数据。

ManagementService

Activiti的引擎管理类，提供了对Flowable 流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于 Flowable 系统的日常维护。

4.4 图标介绍

BPMN 2.0是业务流程建模符号2.0的缩写。它由Business Process Management Initiative这个非营利协会创建并不断发展。作为一种标识，BPMN 2.0是使用一些符号来明确业务流程设计流程图的一整套符号规范，它能增进业务建模时的沟通效率。目前BPMN2.0是最新的版本，它用于在BPM上下文中进行布局和可视化的沟通。接下来我们先来了解在流程设计中常见的符号。

BPMN2.0的基本符合主要包含：

4.4.1 事件图标

emsp;在Flowable中的事件图标启动事件，边界事件,中间事件和结束事件.

4.4.2 活动(任务)图标

活动是工作或任务的一个通用术语。一个活动可以是一个任务，还可以是一个当前流程的子处理流程；其次，你还可以为活动指定不同的类型。常见活动如下:

4.4.3 网关图标

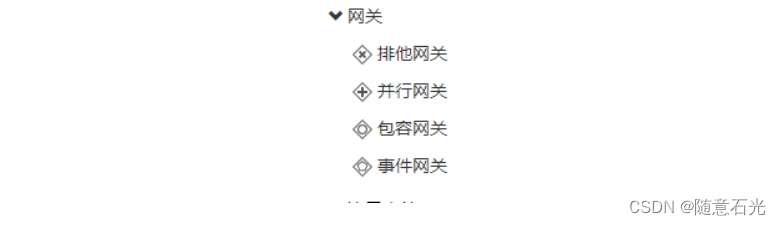

emsp; 网关用来处理决策，有几种常用网关需要了解：

4.5 流程部署详解

4.5.1 部署实现

我们先来看下流程部署的具体过程。代码实现

/**
     * 部署流程
     */
    @Test
    public void test3(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
        Deployment deploy = repositoryService.createDeployment()
                .addClasspathResource("holiday-request-new.bpmn20.xml")
                .name("请假流程...")
                .category("请假") // 分类
                .tenantId("dpb") // 租户id
                .deploy();
        System.out.println("deploy.getId() = " + deploy.getId());
        System.out.println("deploy.getName() = " + deploy.getName());
        System.out.println("deploy.getCategory() = " + deploy.getCategory());
    }

4.5.2 部署涉及表结构

涉及到的三张表：
部署资源表：act_ge_bytearray

部署ID表：act_re_deployment

流程表：act_re_procdef

注意：
业务流程定义数据表。此表和ACT_RE_DEPLOYMENT是多对一的关系，即，一个部署的bar包里可能包含多个流程定义文件，每个流程定义文件都会有一条记录在ACT_REPROCDEF表内，每个流程定义的数据，都会对于ACT_GE_BYTEARRAY表内的一个资源文件和PNG图片文件。和ACT_GE_BYTEARRAY的关联是通过程序用ACT_GE_BYTEARRAY.NAME与ACT_RE_PROCDEF.NAME_完成的

4.5.3 挂起和激活

emsp; 部署的流程默认的状态为激活，如果我们暂时不想使用该定义的流程，那么可以挂起该流程。当然该流程定义下边所有的流程实例全部暂停。

流程定义为挂起状态，该流程定义将不允许启动新的流程实例，同时该流程定义下的所有的流程实例都将全部挂起暂停执行。

/**
     * 挂起流程
     */
    @Test
    public void test05(){
        // 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .processDefinitionId("holiday:1:4")
                .singleResult();
        // 获取流程定义的状态
        boolean suspended = processDefinition.isSuspended();
        System.out.println("suspended = " + suspended);
        if(suspended){
            // 表示被挂起
            System.out.println("激活流程定义");
            repositoryService.activateProcessDefinitionById("holiday:1:4",true,null);
        }else{
            // 表示激活状态
            System.out.println("挂起流程");
            repositoryService.suspendProcessDefinitionById("holiday:1:4",true,null);
        }
    }

具体的实现其实就是更新了流程定义表中的字段

而且通过REV_字段来控制数据安全，也是一种乐观锁的体现了，如果要启动一个已经挂起的流程就会出现如下的错误

4.6 启动流程实例

然后我们来看看启动流程实例的过程。实现代码如下：

/**
     * 启动流程实例
     */
    @Test
    public void testRunProcess(){
        // 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 启动流程实例通过 RuntimeService 对象
        RuntimeService runtimeService = processEngine.getRuntimeService();
        // 构建流程变量
        Map<String,Object> variables = new HashMap<>();
        variables.put("employee","张三") ;// 谁申请请假
        variables.put("nrOfHolidays",3); // 请几天假
        variables.put("description","工作累了，想出去玩玩"); // 请假的原因
        // 启动流程实例，第一个参数是流程定义的id
        ProcessInstance processInstance = runtimeService
                .startProcessInstanceById("holiday:1:4", variables);// 启动流程实例
        // 输出相关的流程实例信息
        System.out.println("流程定义的ID：" + processInstance.getProcessDefinitionId());
        System.out.println("流程实例的ID：" + processInstance.getId());
        System.out.println("当前活动的ID：" + processInstance.getActivityId());
    }

4.7 处理流程

上面的流程已经流转到了zhangsan这个用户这里，然后可以开始审批了

// 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery()
                .processDefinitionId("holiday:1:4")
                .taskAssignee("zhangsan")
                .singleResult();
        // 添加流程变量
        Map<String,Object> variables = new HashMap<>();
        variables.put("approved",false); // 拒绝请假
        // 完成任务
        taskService.complete(task.getId(),variables);

在正常处理流程中涉及到的表结构

ACT_RU_EXECUTION 运行时流程执行实例
ACT_RU_IDENTITYLINK 运行时用户关系信息
ACT_RU_TASK 运行时任务表
ACT_RU_VARIABLE 运行时变量表
ACT_RU_TASK 运行时任务表 :会新生成一条记录

当然流程实例也可以挂起

// 1.获取ProcessEngine对象
ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
// 2.获取RuntimeService
RuntimeService runtimeService = engine.getRuntimeService();
// 3.获取流程实例对象
ProcessInstance processInstance = runtimeService.createProcessInstanceQuery()
    .processInstanceId("25001")
    .singleResult();
// 4.获取相关的状态操作
boolean suspended = processInstance.isSuspended();
String id = processInstance.getId();
if(suspended){
    // 挂起--》激活
    runtimeService.activateProcessInstanceById(id);
    System.out.println("流程定义：" + id + "，已激活");
}else{
    // 激活--》挂起
    runtimeService.suspendProcessInstanceById(id);
    System.out.println("流程定义：" + id + "，已挂起");
}

4.8 完成一个流程

emsp; 然后我们把第一个流程处理完成

ProcessEngine processEngine = cfg.buildProcessEngine();
TaskService taskService = processEngine.getTaskService();
Task task = taskService.createTaskQuery()
    .processDefinitionId("holiday:1:4")
    .taskAssignee("lisi")
    .singleResult();
// 添加流程变量
Map<String,Object> variables = new HashMap<>();
variables.put("approved",false); // 拒绝请假
// 完成任务
taskService.complete(task.getId(),variables);
