一、信号描述
根据PCIe CEM 3.0手册，PCIe电气信号可分为链路信号和辅助信号
1.1 辅助信号
PCIe CEM定义了诸多辅助信号，其中部分信号功能可选。

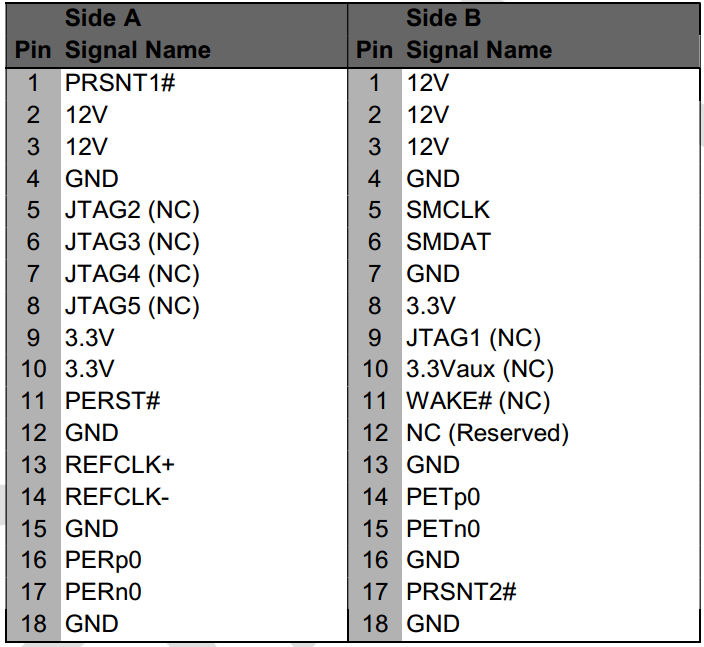

如下图所示是PCIe x1情况下的slot的正反面信号：
（1）REFCLK+/-
必须，差分时钟信号
（2）PERST#
必须
（3）WAKE#
可选，低电平有效，用于唤醒PCIe链路的主电源和参考时钟。处于L2低功耗状态的PCIe设备可以通过WAKE#引脚生成一个唤醒事件以便通知系统转至L0工作状态
（4）SMBCLK/SMBDAT
可选，SMBus接口信号
（5）TRST#, TCLK, TDI, TDO, and TMS
可选，JTAG接口信号
（6）PRSNT1#
必须，add-in-card在位检测引脚
（7）PRSNT2#
必须，add-in-card在位检测引脚
1.2 链路信号
PCIe的板级电路设计案例分析
Slot电路分析
金手指电路分析
注意：在针对PCIe设备的PCB的板级设计时，PCIe Gen3的差分阻抗为300欧，而gen4是 85欧
案例一

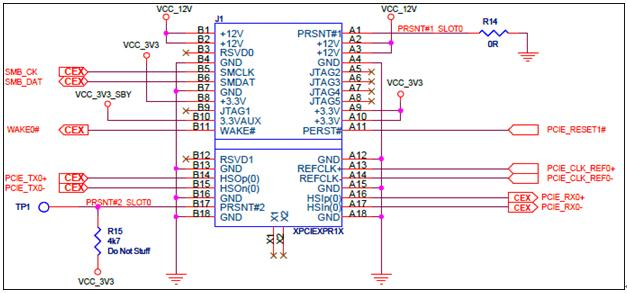

如图所示为x1的PCB原理图：
案例二：VCU118

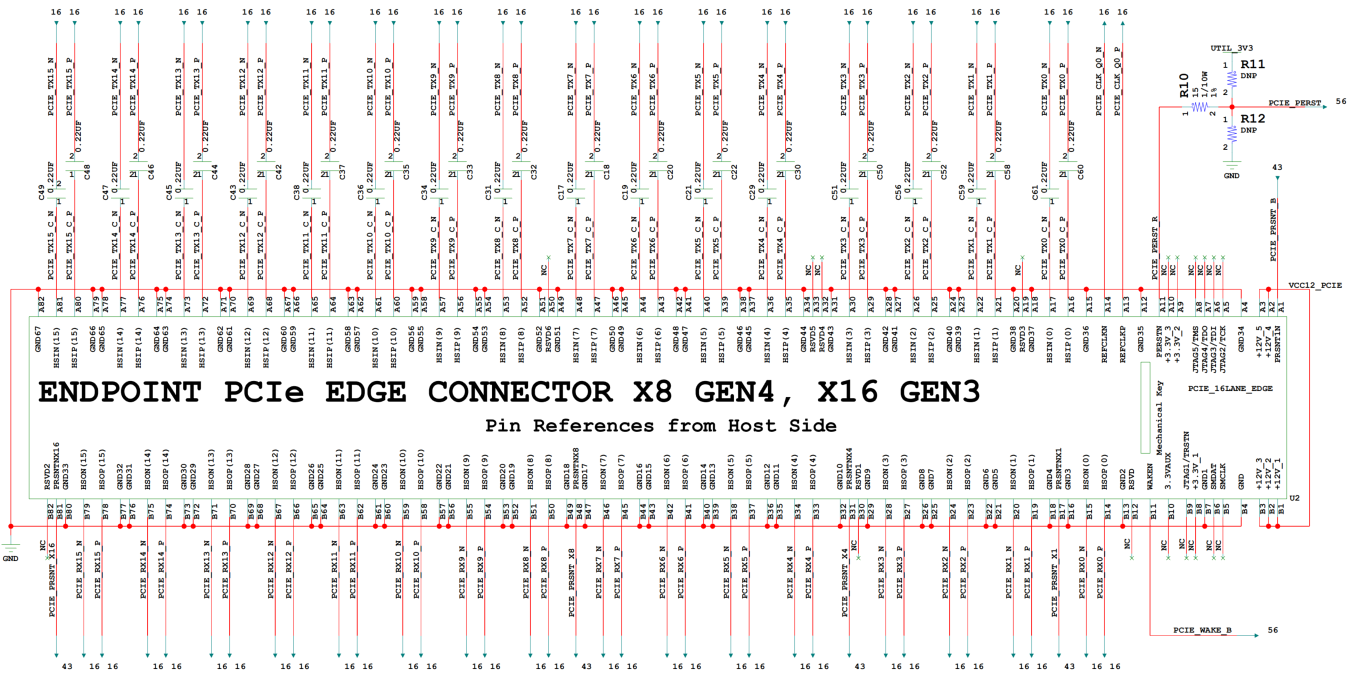

如图是FPGA VCU118的PCIe板级设计电路原理图：
