SpringCloud系列——3Ribbon源码分析

导读:本篇文章讲解 SpringCloud系列——3Ribbon源码分析,希望对大家有帮助,欢迎收藏,转发!站点地址:www.bmabk.com

学习目标

  1. 推导Ribbon的核心流程

  2. 手写一个简易版的Ribbon

  3. 通过源码验证推导的流程

第1章 核心流程推导

        其实Ribbon的核心流程很简单,我们在使用过程中无非就是引入了一个spring-cloud-starter-netflix-ribbon的jar包,然后在程序启动的时候注入了一个RestTemplate对象,在该对象上面增加了一个@LoadBalanced注解,然后在通过RestTemplate对象去调用URL的时候就能根据不同的负载均衡策略去调不同的服务,那这个注解,或者说这个jar包到底做了什么事情呢?

        首先我们要明白,spring-cloud-starter-netflix-ribbon这个jar包从名字上来看就知道,它是基于starter组件的,那它肯定是依据springboot的自动装配原理,在容器启动的时候提供了一个自动配置类,将我们所需要用的对象注入到IoC容器里面去了,这点毋庸置疑。

        然后当要用RestTemplate对象去请求目标服务的时候,这个时候,我们肯定是要用真实的IP和端口来替换服务名。这一步其实就是核心步骤,它要怎么做呢?怎么在真正请求之前将地址和端口狸猫换太子换成真实的呢?

        在我们日常开发中,我们应该知道,有一个过滤器和一个拦截器其实可以做到这个操作,对吧,所以,实际上就是在获取RestTemplate对象的时候,将该对象里面添加了一个拦截器,当RestTemplate对象执行某个方法的时候,都会去拦截器里面执行一遍。然后就完事了。

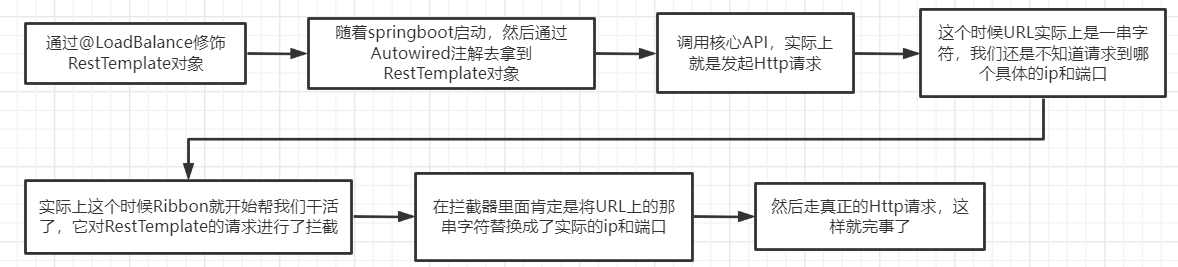

        具体的流程图推导如下:

SpringCloud系列——3Ribbon源码分析



第2章 简易版Ribbon实现

        根据上面的推导过程,我们接下来来实现一个简易版的Ribbon。

        具体的步骤我们要有清晰的思路:

  1. 首先要实现一个starter组件,集成我们springboot,让springboot在启动的时候可以拿到相应的RestTemplate的bean对象。创建一个Maven的quickstart项目

  2. 然后引包

    <?xml version="1.0" encoding="UTF-8"?>

    <project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
      xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
      <modelVersion>4.0.0</modelVersion>

      <groupId>com.example</groupId>
      <artifactId>myribbon-spring-cloud-starter</artifactId>
      <version>1.0-SNAPSHOT</version>

      <name>myribbon-spring-cloud-starter</name>
      <!-- FIXME change it to the project's website -->
      <url>http://www.example.com</url>

      <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <maven.compiler.source>1.8</maven.compiler.source>
        <maven.compiler.target>1.8</maven.compiler.target>
        <spring-boot.version>2.3.2.RELEASE</spring-boot.version>
      </properties>

      <!-- RestTemplate必须要用到SpringMVC -->
      <dependencies>
        <dependency>
          <groupId>org.springframework.boot</groupId>
          <artifactId>spring-boot-starter-web</artifactId>
          <version>${spring-boot.version}</version>
        </dependency>

        <dependency>
          <groupId>org.springframework.boot</groupId>
          <artifactId>spring-boot-starter-test</artifactId>
          <version>${spring-boot.version}</version>
        </dependency>

        <!-- 这个包里面集成了一些核心接口 -->
        <dependency>
          <groupId>org.springframework.cloud</groupId>
          <artifactId>spring-cloud-commons</artifactId>
          <version>2.2.6.RELEASE</version>
        </dependency>
      </dependencies>

      <build>
        <pluginManagement><!-- lock down plugins versions to avoid using Maven defaults (may be moved to parent pom) -->
          <plugins>
            <!-- clean lifecycle, see https://maven.apache.org/ref/current/maven-core/lifecycles.html#clean_Lifecycle -->
            <plugin>
              <artifactId>maven-clean-plugin</artifactId>
              <version>3.1.0</version>
            </plugin>
            <!-- default lifecycle, jar packaging: see https://maven.apache.org/ref/current/maven-core/default-bindings.html#Plugin_bindings_for_jar_packaging -->
            <plugin>
              <artifactId>maven-resources-plugin</artifactId>
              <version>3.0.2</version>
            </plugin>
            <plugin>
              <artifactId>maven-compiler-plugin</artifactId>
              <version>3.8.0</version>
            </plugin>
            <plugin>
              <artifactId>maven-surefire-plugin</artifactId>
              <version>2.22.1</version>
            </plugin>
            <plugin>
              <artifactId>maven-jar-plugin</artifactId>
              <version>3.0.2</version>
            </plugin>
            <plugin>
              <artifactId>maven-install-plugin</artifactId>
              <version>2.5.2</version>
            </plugin>
            <plugin>
              <artifactId>maven-deploy-plugin</artifactId>
              <version>2.8.2</version>
            </plugin>
            <!-- site lifecycle, see https://maven.apache.org/ref/current/maven-core/lifecycles.html#site_Lifecycle -->
            <plugin>
              <artifactId>maven-site-plugin</artifactId>
              <version>3.7.1</version>
            </plugin>
            <plugin>
              <artifactId>maven-project-info-reports-plugin</artifactId>
              <version>3.0.0</version>
            </plugin>
          </plugins>
        </pluginManagement>
      </build>
    </project>
  3. 创建配置类

    @Configuration
    public class MyRibbonAutoConfiguration {
        //简易版的Ribbon是靠这个类去完成负载均衡算法以及真实的ip和端口替换的
        @Bean
        public LoadBalancerClient loadBalancerClient(){
            return new MyLoadBalancerClient();
        }

        //收集所有带MyLoadBalanced注解的RestTemplate对象
        @MyLoadBalanced
        @Autowired(required = false)
        private List<RestTemplate> restTemplates = Collections.emptyList();

        @Bean
        @ConditionalOnMissingBean
        public LoadBalancerRequestFactory loadBalancerRequestFactory(
                LoadBalancerClient loadBalancerClient) {
            return new LoadBalancerRequestFactory(loadBalancerClient);
        }

        //这就是核心的拦截器
        @Bean
        public MyLoadBalancerInterceptor myLoadBalancerInterceptor(
                LoadBalancerClient loadBalancerClient,
                LoadBalancerRequestFactory requestFactory){
            return new MyLoadBalancerInterceptor(loadBalancerClient,requestFactory);
        }

        //收集到的RestTemplate对象,在这里都会配置一个拦截器
        @Bean
        public SmartInitializingSingleton smartInitializingSingleton(
                final MyLoadBalancerInterceptor myLoadBalancerInterceptor){
            return ()->{
                for (RestTemplate restTemplate : MyRibbonAutoConfiguration.this.restTemplates) {
                    List<ClientHttpRequestInterceptor> list = new ArrayList<>(
                            restTemplate.getInterceptors());
                    list.add(myLoadBalancerInterceptor);
                    restTemplate.setInterceptors(list);
                }
            };
        }
    }
  4. 创建MyLoadBalancerClient

    public class MyLoadBalancerClient implements LoadBalancerClient {

        @Autowired
        AbstractEnvironment environment;

        //1.在拦截器里面会调用这个方法
        @Override
        public <T> T execute(String serviceId, LoadBalancerRequest<T> request) throws IOException {
            ServiceInstance server = this.choose(serviceId);
            return execute(serviceId, server, request);
        }

        //3.真正执行Http请求
        @Override
        public <T> T execute(String serviceId, ServiceInstance serviceInstance, LoadBalancerRequest<T> request) throws IOException {
            T returnVal = null;
            try {
                returnVal = request.apply(serviceInstance);
            } catch (Exception e) {
                e.printStackTrace();
            }
            return returnVal;
        }

    	//4.这一步就是用真实的ip和port替换服务名
        @Override
        public URI reconstructURI(ServiceInstance instance, URI original) {
            String host = instance.getHost();
            int port = instance.getPort();
            if (host.equals(original.getHost())
                    && port == original.getPort()
                    ) {
                return original;
            }
            try {
                StringBuilder sb = new StringBuilder();
                sb.append("http").append("://");
                if (!Strings.isNullOrEmpty(original.getRawUserInfo())) {
                    sb.append(original.getRawUserInfo()).append("@");
                }
                sb.append(host);
                if (port >= 0) {
                    sb.append(":").append(port);
                }
                sb.append(original.getRawPath());
                if (!Strings.isNullOrEmpty(original.getRawQuery())) {
                    sb.append("?").append(original.getRawQuery());
                }
                if (!Strings.isNullOrEmpty(original.getRawFragment())) {
                    sb.append("#").append(original.getRawFragment());
                }
                URI newURI = new URI(sb.toString());
                return newURI;
            }catch (URISyntaxException e){
                throw new RuntimeException(e);
            }
        }

        //2.负载均衡算法在这一步进行服务的ip和端口选择,我这里用的是随机算法
        @Override
        public ServiceInstance choose(String serviceId) {
            Server instance = new Server(serviceId,null,"127.0.0.1",8080);
            String sr = environment.getProperty(serviceId+".ribbon.listOfServers");
            if (!StringUtils.isEmpty(sr)){
                String[] arr = sr.split(",",-1);
                Random selector = new Random();
                int next = selector.nextInt(arr.length);
                String a = arr[next];
                String[] srr = a.split(":",-1);
                instance.setHost(srr[0]);
                instance.setPort(Integer.parseInt(srr[1]));
            }
            return instance;
        }
    }
  5. 拦截器的逻辑其实很简单,就是在真正发送http请求之前先来执行我的逻辑

    public class MyLoadBalancerInterceptor implements ClientHttpRequestInterceptor {
        private LoadBalancerClient loadBalancerClient;

        private LoadBalancerRequestFactory requestFactory;

        public MyLoadBalancerInterceptor(LoadBalancerClient loadBalancerClient,
                                       LoadBalancerRequestFactory requestFactory) {
            this.loadBalancerClient = loadBalancerClient;
            this.requestFactory = requestFactory;
        }
        @Override
        public ClientHttpResponse intercept(HttpRequest request, byte[] body, ClientHttpRequestExecution execution) throws IOException {
            final URI originalUri = request.getURI();
            String serviceName = originalUri.getHost();
            return this.loadBalancerClient.execute(serviceName,
                    this.requestFactory.createRequest(request, body, execution));
        }
    }
  6. 定义自己的注解

    @Target({ ElementType.FIELD, ElementType.PARAMETER, ElementType.METHOD })
    @Retention(RetentionPolicy.RUNTIME)
    @Documented
    @Inherited
    @Qualifier
    public @interface MyLoadBalanced {
    }

  7. 定义一个自己的Server实体类

    public class Server implements ServiceInstance {

        private String serviceId;
        private String instanceId;
        private String host;
        private int port;

        public Server(String serviceId, String instanceId, String host, int port) {
            this.serviceId = serviceId;
            this.instanceId = instanceId;
            this.host = host;
            this.port = port;
        }

        public Server() {
        }

        public void setServiceId(String serviceId) {
            this.serviceId = serviceId;
        }

        public void setInstanceId(String instanceId) {
            this.instanceId = instanceId;
        }

        public void setHost(String host) {
            this.host = host;
        }

        public void setPort(int port) {
            this.port = port;
        }

        @Override
        public String getInstanceId() {
            return null;
        }

        @Override
        public String getServiceId() {
            return null;
        }

        @Override
        public String getHost() {
            return host;
        }

        @Override
        public int getPort() {
            return port;
        }

        @Override
        public boolean isSecure() {
            return false;
        }

        @Override
        public URI getUri() {
            return null;
        }

        @Override
        public Map<String, String> getMetadata() {
            return null;
        }

        @Override
        public String getScheme() {
            return null;
        }
    }
  8. 写spring.factories文件

    org.springframework.boot.autoconfigure.EnableAutoConfiguration=\
        com.example.config.MyRibbonAutoConfiguration
  9. 打成jar包,测试,测试的时候,需要加配置文件

    <serverName>.ribbon.listOfServers=127.0.0.1:2223,127.0.0.1:2222

第3章 源码验证

3.1 @LoadBalanced

        从上文的代码看,我们只是在RestTemplate上面加了一个@LoadBalance,就可以实现负载均衡了,可是我们点击进入@LoadBalance看了一下,在这个注解里面有一个@Qualifier注解。该注解限定哪个bean应该被自动注入。当Spring无法判断出哪个bean应该被注入时,@Qualifier注解有助于消除歧义bean的自动注入,例子见代码。

/**
 * Annotation to mark a RestTemplate or WebClient bean to be configured to use a
 * LoadBalancerClient.
 * @author Spencer Gibb
 */
@Target({ ElementType.FIELD, ElementType.PARAMETER, ElementType.METHOD })
@Retention(RetentionPolicy.RUNTIME)
@Documented
@Inherited
@Qualifier
public @interface LoadBalanced {

}

        从注释中可以知道,这个注解是用来给RestTemplate做标记,以使用负载均衡客户端(LoadBalancerClient)来配置它。所以,我们在生成的RestTemplate的bean上添加这么一个注解,这个bean就会配置LoadBalancerClient。

3.2 LoadBalancerClient

        那么,就再看下LoadBalancerClient的代码:

public interface LoadBalancerClient extends ServiceInstanceChooser {
	<T> T execute(String serviceId, LoadBalancerRequest<T> request) throws IOException;
	<T> T execute(String serviceId, ServiceInstance serviceInstance,
			LoadBalancerRequest<T> request) throws IOException;
	URI reconstructURI(ServiceInstance instance, URI original);
}

public interface ServiceInstanceChooser {
	ServiceInstance choose(String serviceId);
}

LoadBalancerClient是一个接口,里面有三个方法。

  1. ServiceInstance choose(String serviceId);从方法名上就可以看出,是根据传入的serviceId(服务名),从负载均衡器中选择一个服务实例,服务实例通过ServiceInstance类来表示。

  2. execute方法,使用从负载均衡器中选择的服务实例来执行请求内容。

  3. URI reconstructURI(ServiceInstance instance, URI original);方法,是重新构建一个URI的,还记得我们在代码中,通过RestTemplate请求服务时,写的是服务名吧,这个方法就会把这个请求的URI进行转换,返回host+port,通过host+port的形式去请求服务。

3.3 自动装配

        当springboot启动之后,会通过自动装配自动去spring-cloud-netflix-ribbon这个jar包的META-INF目录找spring.factories文件,并且将RibbonAutoConfiguration配置类进行注入。而在RibbonAutoConfiguration配置类中因为存在@AutoConfigureBefore注解,所以又会加载LoadBalancerAutoConfiguration配置类。在LoadBalancerAutoConfiguration类中,spring容器会将所有被@LoadBalance注解修饰的bean注入到IOC容器中

@LoadBalanced
@Autowired(required = false)
private List<RestTemplate> restTemplates = Collections.emptyList();

        同时,在LoadBalancerAutoConfiguration配置类中还会为每个RestTemplate实例添加LoadBalancerInterceptor拦截器。

        在RibbonAutoConfiguration类中注入了LoadBalancerClient接口的实现类RibbonLoadBalancerClient

@Bean
@ConditionalOnMissingBean(LoadBalancerClient.class)
public LoadBalancerClient loadBalancerClient() {
    return new RibbonLoadBalancerClient(springClientFactory());
}

3.4 拦截器

        由于在自动配置类中,对restTemplate实例添加了LoadBalancerInterceptor拦截器,所以,当用restTemplate发送http请求时,就会执行这个拦截器的intercept方法。

        intercept方法中,会根据request.getURI(),获取请求的uri,再获取host,我们在发送http请求的时候,是用的服务名作为host,所以,这里就会拿到服务名,再调用具体LoadBalancerClient实例的execute方法,发送请求。

        LoadBalancerClient的实现类为RibbonLoadBalancerClient,最终的负载均衡请求由它来执行,所以,还需要再梳理下RibbonLoadBalancerClient的逻辑。

        先看下RibbonLoadBalancerClient中的execute方法:

public <T> T execute(String serviceId, LoadBalancerRequest<T> request, Object hint)
    throws IOException {
    ILoadBalancer loadBalancer = getLoadBalancer(serviceId);
    Server server = getServer(loadBalancer, hint);
    if (server == null) {
        throw new IllegalStateException("No instances available for " + serviceId);
    }
    RibbonServer ribbonServer = new RibbonServer(serviceId, server,
                                                 isSecure(server, serviceId),
                                                 serverIntrospector(serviceId).getMetadata(server));

    return execute(serviceId, ribbonServer, request);
}

@Override
public <T> T execute(String serviceId, ServiceInstance serviceInstance,
                     LoadBalancerRequest<T> request) throws IOException {
    Server server = null;
    if (serviceInstance instanceof RibbonServer) {
        server = ((RibbonServer) serviceInstance).getServer();
    }
    if (server == null) {
        throw new IllegalStateException("No instances available for " + serviceId);
    }

    RibbonLoadBalancerContext context = this.clientFactory
        .getLoadBalancerContext(serviceId);
    RibbonStatsRecorder statsRecorder = new RibbonStatsRecorder(context, server);

    try {
        T returnVal = request.apply(serviceInstance);
        statsRecorder.recordStats(returnVal);
        return returnVal;
    }
    // catch IOException and rethrow so RestTemplate behaves correctly
    catch (IOException ex) {
        statsRecorder.recordStats(ex);
        throw ex;
    }
    catch (Exception ex) {
        statsRecorder.recordStats(ex);
        ReflectionUtils.rethrowRuntimeException(ex);
    }
    return null;
}

         服务名作为serviceId字段传进来,先通过getLoadBalancer获取loadBalancer,再根据loadBalancer获取server,下面是getServer的代码:

protected Server getServer(ILoadBalancer loadBalancer, Object hint) {
    if (loadBalancer == null) {
        return null;
    }
    // Use 'default' on a null hint, or just pass it on?
    return loadBalancer.chooseServer(hint != null ? hint : "default");
}

        如果loadBalancer为空,就直接返回空,否则就调用loadBalancer的chooseServer方法,获取相应的server。 看一下ILoadBalancer是一个接口,里面声明了一系列负载均衡实现的方法:

public interface ILoadBalancer {
	public void addServers(List<Server> newServers);
	public Server chooseServer(Object key);
	public void markServerDown(Server server);
	@Deprecated
	public List<Server> getServerList(boolean availableOnly);
    public List<Server> getReachableServers();
	public List<Server> getAllServers();
}

        这些方法名比较直观,很容易就能猜出是干啥的,addServers是用来添加一个server集合,chooseServer是选择一个server,markServerDown用来标记某个服务下线,getReachableServers获取可用的Server集合,getAllServers是获取所有的server集合。 ILoadBalancer有很多实现,那具体是用的哪个类呢,在RibbonAutoConfiguration类中注入SpringClientFactory,通过RibbonClientConfiguration类看到,这个配置类在初始化的时候,返回了ZoneAwareLoadBalancer作为负载均衡器。

@Bean
@ConditionalOnMissingBean
public ILoadBalancer ribbonLoadBalancer(IClientConfig config,
                                        ServerList<Server> serverList, ServerListFilter<Server> serverListFilter,
                                        IRule rule, IPing ping, ServerListUpdater serverListUpdater) {
    if (this.propertiesFactory.isSet(ILoadBalancer.class, name)) {
        return this.propertiesFactory.get(ILoadBalancer.class, config, name);
    }
    return new ZoneAwareLoadBalancer<>(config, rule, ping, serverList,
                                       serverListFilter, serverListUpdater);
}

3.5 ZoneAwareLoadBalancer

        ZoneAwareLoadBalancer从名字中可以看出来,这个负载均衡器和zone是有关系的。下面看下ZoneAwareLoadBalancer中的chooseServer方法:

eureka提供了region和zone两个概念来进行分区,这两个概念均来自于亚马逊的AWS: region:可以简单理解为地理上的分区,比如亚洲地区,或者华北地区,再或者北京等等,没有具体大小的限制。根据项目具体的情况,可以自行合理划分region。 zone:可以简单理解为region内的具体机房,比如说region划分为北京,然后北京有两个机房,就可以在此region之下划分出zone1,zone2两个zone。



@Override
public Server chooseServer(Object key) {
    //只有当负载均衡器中维护的实例所属的Zone区域的个数大于1的时候才会执行选择策略
    //否则还是使用父类的实现
    if (!ENABLED.get() || getLoadBalancerStats().getAvailableZones().size() <= 1) {
        logger.debug("Zone aware logic disabled or there is only one zone");
        return super.chooseServer(key);
    }
    Server server = null;
    try {
        LoadBalancerStats lbStats = getLoadBalancerStats();
        //为当前负载均衡器中的所有Zone区域分别创建快照,保存在zoneSnapshot中,这些快照中的数据用于后续的算法
        Map<String, ZoneSnapshot> zoneSnapshot = ZoneAvoidanceRule.createSnapshot(lbStats);
        logger.debug("Zone snapshots: {}", zoneSnapshot);
        if (triggeringLoad == null) {
            triggeringLoad = DynamicPropertyFactory.getInstance().getDoubleProperty(
                "ZoneAwareNIWSDiscoveryLoadBalancer." + this.getName() + ".triggeringLoadPerServerThreshold", 0.2d);
        }

        if (triggeringBlackoutPercentage == null) {
            triggeringBlackoutPercentage = DynamicPropertyFactory.getInstance().getDoubleProperty(
                "ZoneAwareNIWSDiscoveryLoadBalancer." + this.getName() + ".avoidZoneWithBlackoutPercetage", 0.99999d);
        }
        //获得可用Zone区域的集合,getAvailableZones会通过zoneSnapshot实现可用区域挑选
        Set<String> availableZones = ZoneAvoidanceRule.getAvailableZones(zoneSnapshot, triggeringLoad.get(), triggeringBlackoutPercentage.get());
        logger.debug("Available zones: {}", availableZones);
        if (availableZones != null &&  availableZones.size() < zoneSnapshot.keySet().size()) {
            //随机选择一个Zone区域
            String zone = ZoneAvoidanceRule.randomChooseZone(zoneSnapshot, availableZones);
            logger.debug("Zone chosen: {}", zone);
            if (zone != null) {
                //获得对应区域的负载均衡器
                BaseLoadBalancer zoneLoadBalancer = getLoadBalancer(zone);
                //选择具体的服务实例
                //在chooseServer中将会使用IRule接口的choose函数来选择具体服务实例。在这里,IRule接口的实现会实现ZoneAvoidanceRule来挑选具体的服务实例。
                server = zoneLoadBalancer.chooseServer(key);
            }
        }
    } catch (Exception e) {
        logger.error("Error choosing server using zone aware logic for load balancer={}", name, e);
    }
    if (server != null) {
        return server;
    } else {
        logger.debug("Zone avoidance logic is not invoked.");
        return super.chooseServer(key);
    }
}

        这个方法会根据server的zone和可用性来选择具体的实例,返回一个Server对象。

这个类里面的几个方法:

  1. setServerListForZones : 这个基于Zone进行服务划分

  2. chooseServer这里也是主要跟zone有关的计算,当然默认的Zone只有一个,所以直接是调用的父类的chooseServer(key)

  3. getLoadBalancer(String zone) 基于zone去获取LoadBalancer

  4. setRule(IRule rule) 为每个负载均衡器设置规则。

        这里可以看到,其实这个主要是针对Zone做了一些分类处理,就是将原来属于同一服务的服务实例,再根据地区进行划分。这也是为了能够快速响应而设置的。

3.5.1 DynamicServerListLoadBalancer

ZoneAwareLoadBalancer的父类

这个类按照名称来说就是动态加载服务列表使用的。其中有个几个比较重要的方法

  1. updateListOfServers:服务列表并更新本地缓存的服务列表

  2. enableAndInitLearnNewServersFeature:开启服务列表更新定时任务

  3. 开启监听:@Monitor

DynamicServerListLoadBalancer的核心就是获取服务列表,在Eureka中默认是通过DomainExtractingServerList来获取,这个类是在org.springframework.cloud.netflix.ribbon.eureka.EurekaRibbonClientConfiguration#ribbonServerList,这里没有集成Eureka,暂时不讲

3.5.2 BaseLoadBalancer

DynamicServerListLoadBalancer的父类

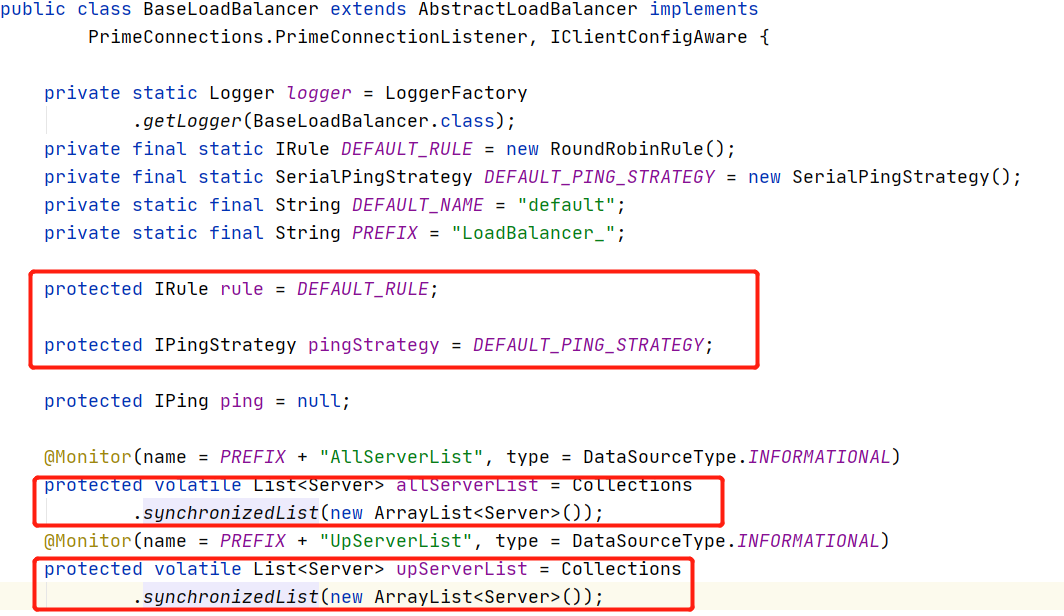

核心默认值

  • 默认的负载均衡策略RoundRobinRule

  • 默认的Ping策略SerialPingStrategy

  • 所有服务实例容器:allServerList

  • 在线服务实例容器:upServerList

SpringCloud系列——3Ribbon源码分析

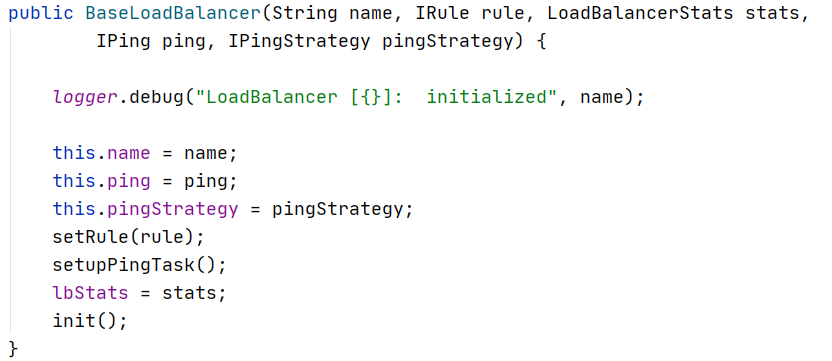

 从子类构造中将对应的负载均衡规则,ping策略,ping等传递过来

SpringCloud系列——3Ribbon源码分析

ping做了些什么?

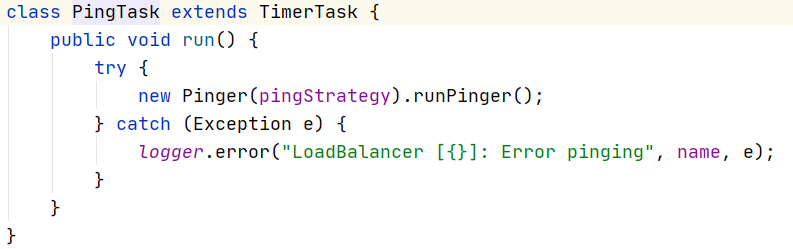

        PingTask作为一个线程任务,就是定期检查服务是否都存活,跟ServerListUpdater服务更新机制不冲突。这是ribbon自己维护的一套服务检测机制,主要是为了降低访问失败的概率。默认在使用eureka时,ping是使用的是NIWSDiscoveryPing来完成服务保活检测。由eureka 和 ServerListUpdater来刷新服务列表。

SpringCloud系列——3Ribbon源码分析

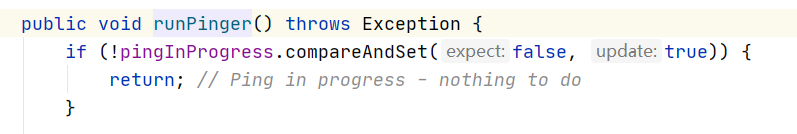

        这里有个常用的定时任务快速退出的方法,我觉得在我们自己写的时候也可以使用。

        就是在同一个定时任务如果执行时间超过了定时周期,那么下一个定时任务发现上一个定时任务还没有执行完时,就先取消。

SpringCloud系列——3Ribbon源码分析

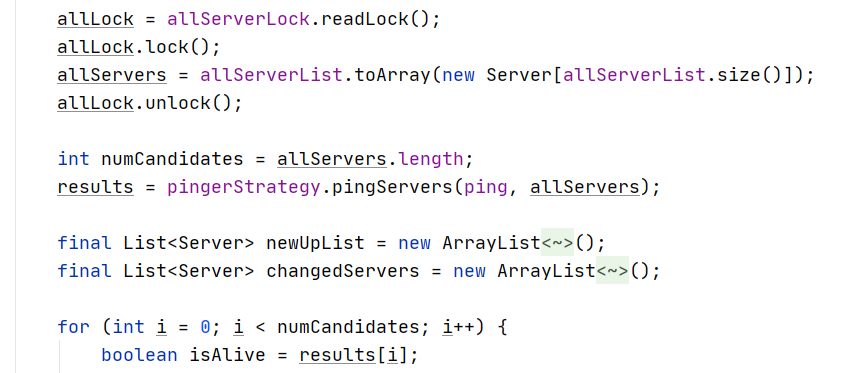

         这里也用了很多锁机制,比如复制所有服务实例到一个新的对象时使用的是读锁,就是告诉allServers现在只能读不能写。SpringCloud系列——3Ribbon源码分析

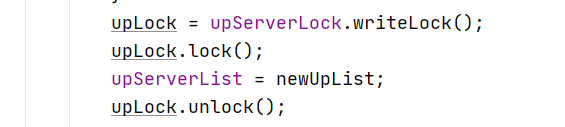

        在发送ping后,将检测通过的服务放入newUpList中,最后通过写锁,将upServerList锁住。

        这里就是只能有一个写,且不能读。SpringCloud系列——3Ribbon源码分析



上面是ping在检测过程中关于读写锁和原子类的使用。

主要流程就是:

  1. 读取全部服务实例列表

  2. 检测服务实例是否存活pingServers

  3. 将服务状态发生改变的放入changedServers

  4. 将服务在线的放入newUpList

  5. 将newUpList赋值到upServerList 在线服务实例列表中

这里面pingServers就是检查心跳的

BaseLoadBalancer的其他功能简述

  1. 对allServerList和upServerList的读写锁方法

  2. 提供对allServerList和upServerList的增删改功能

  3. 提供了PingTask(ping的定时任务),Pinger(ping的执行器)

  4. 基于负载均衡策略选择服务rule.choose(key)

  5. 提供默认的ping策略SerialPingStrategy

3.6 LoadBalancerRequest

        通过ZoneAwareLoadBalancer选择具体的Server之后,再包装成RibbonServer对象,之前返回的server是该对象中的一个字段,除此之外,还有服务名serviceId,是否需要使用https等信息。最后,通过LoadBalancerRequest的apply方法,向具体的server发请求,从而实现了负载均衡。

        下面是apply方法的定义:

public interface LoadBalancerRequest<T> {
    T apply(ServiceInstance instance) throws Exception;
}

        在请求时,传入的ribbonServer对象,被当成ServiceInstance类型的对象进行接收。ServiceInstance是一个接口,定义了服务治理系统中,每个实例需要提供的信息,比如serviceId,host,port等。

        LoadBalancerRequest是一个接口,最终会通过实现类的apply方法去执行,实现类是在LoadBalancerInterceptor中调用RibbonLoadBalancerClient的execute方法时,传进来的一个匿名类,可以通过查看LoadBalancerInterceptor的代码看到。

        创建LoadBalancerRequest匿名类的时候,就重写了apply方法,apply方法中,还新建了一个ServiceRequestWrapper的内部类,这个类中,就重写了getURI方法,getURI方法会调用loadBalancer的reconstructURI方法来构建uri。

        看到这里,已经可以大体知道Ribbon实现负载均衡的流程了,我们在RestTemplate上添加注解,就会有LoadBalancerClient的对象来配置它,也就是RibbonLoadBalancerClient。同时,LoadBalancerAutoConfiguration会进行配置,创建一个LoadBalancerInterceptor,并且拿到我们声明的所有restTemplate,在这些restTemplate中添加LoadBalancerInterceptor拦截器。

        当通过restTemplate发送请求时,就会经过这个拦截器,在拦截器中,就会调用RibbonLoadBalancerClient中的方法,获取到根据服务名,通过负载均衡方法获取到服务实例,然后去请求这个实例。

3.7 获取服务列表

        上面说的这些,是如何对请求进行负载均衡的,但是还有个问题,我们请求的实例,是从Eureka Server上获取到的,那这个实例列表是如何获取的呢?怎么保证这个实例列表中的实例是可用的呢?

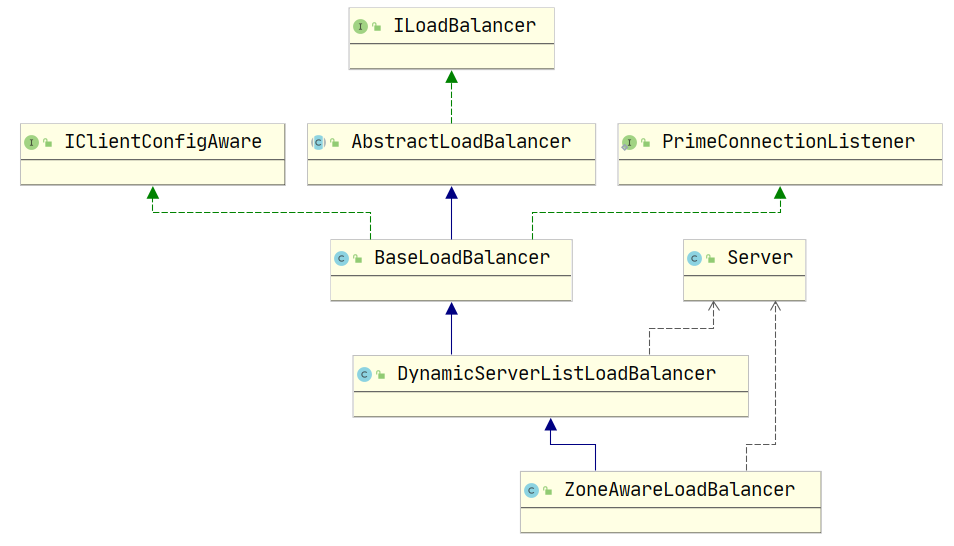

        在RibbonLoadBalancerClient选择实例的时候,是通过ILoadBalancer的实现类根据负载均衡算法选择服务实例的,也就是ZoneAwareLoadBalancer的chooseServer中的逻辑,那就在这里找线索。查看ZoneAwareLoadBalancer的继承关系,可以看到如下图所示。

SpringCloud系列——3Ribbon源码分析



        可以看到,最上面是ILoadBalancer接口,AbstractLoadBalancer类继承了这个接口,BaseLoadBalancer继承了AbstractLoadBalancer类,DynamicServerListLoadBalancer继承了BaseLoadBalancer,ZoneAwareLoadBalancer继承了DynamicServerListLoadBalancer。

        ILoadBalancer接口的代码已经看过了,现在看下AbstractLoadBalancer的代码:

public abstract class AbstractLoadBalancer implements ILoadBalancer {

    public enum ServerGroup{
        ALL,
        STATUS_UP,
        STATUS_NOT_UP
    }

    /**
     * delegate to {@link #chooseServer(Object)} with parameter null.
     */
    public Server chooseServer() {
    	return chooseServer(null);
    }


    /**
     * List of servers that this Loadbalancer knows about
     *
     * @param serverGroup Servers grouped by status, e.g., {@link ServerGroup#STATUS_UP}
     */
    public abstract List<Server> getServerList(ServerGroup serverGroup);

    /**
     * Obtain LoadBalancer related Statistics
     */
    public abstract LoadBalancerStats getLoadBalancerStats();
}

        这是一个抽象类,里面加了一个枚举,增加了两个抽象方法。定义的chooseServer方法。

        下面再看BaseLoadBalancer类,BaseLoadBalancer类就算是负载均衡器的一个基础实现类,在里面可以看到定义了两个list:

@Monitor(name = PREFIX + "AllServerList", type = DataSourceType.INFORMATIONAL)
protected volatile List<Server> allServerList = Collections
    .synchronizedList(new ArrayList<Server>());
@Monitor(name = PREFIX + "UpServerList", type = DataSourceType.INFORMATIONAL)
protected volatile List<Server> upServerList = Collections
    .synchronizedList(new ArrayList<Server>());

         从名字上看,这就是维护所有服务的实例列表,和维护状态为up的实例列表。 而且还可以看到BaseLoadBalancer中实现的ILoadBalancer接口中的方法,比如下面这两个,获取可用的服务列表,就会把upServerList返回,获取所有的服务列表,就会把allServerList返回。

@Override
public List<Server> getReachableServers() {
    return Collections.unmodifiableList(upServerList);
}

@Override
public List<Server> getAllServers() {
    return Collections.unmodifiableList(allServerList);
}

        接下来,再看DynamicServerListLoadBalancer类。从类头上的注释可以知道,这个类可以动态的获取服务列表,并且利用filter对服务列表进行过滤。

        在DynamicServerListLoadBalancer类中,能看到定义了一个ServerList类型的serverListImpl字段,ServerList是一个接口,里面有两个方法:

public interface ServerList<T extends Server> {

    public List<T> getInitialListOfServers();

    /**
     * Return updated list of servers. This is called say every 30 secs
     * (configurable) by the Loadbalancer's Ping cycle
     *
     */
    public List<T> getUpdatedListOfServers();

}

         getInitialListOfServers是获取初始化的服务列表。 getUpdatedListOfServers是获取更新的服务列表。 ServerList有多个实现类,具体用的哪个呢,可以在EurekaRibbonClientConfiguration类中找到,这是Ribbon和Eureka结合的自动配置类,但是目前我们没有整合Eureka,是通过配置文件配置,所以会走ConfigurationBasedServerList类。

下文预告

  1. 微服务之间是如何进行方法调用的

  2. 什么是RPC,明确它的概念

  3. Openfeign怎么使用

版权声明:本文内容由互联网用户自发贡献,该文观点仅代表作者本人。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如发现本站有涉嫌侵权/违法违规的内容, 请发送邮件至 举报,一经查实,本站将立刻删除。

文章由极客之家整理,本文链接:https://www.bmabk.com/index.php/post/76723.html

(0)
小半的头像小半

相关推荐

极客之家——专业性很强的中文编程技术网站,欢迎收藏到浏览器,订阅我们!
