文章目录

一、LVS-DR工作原理
- 1、LVS-DR数据包流向分析
- 2、DR模式的特点
三、部署LVS-DR群集实验

一、LVS-DR工作原理

LVS-DR（Linux Virtual Server Director Server）工作模式，是生产环境中最常用的一种工作模式

LVS-DR模式，Director Server 作为群集的访问入口，不作为网关使用。
节点Director Server 与Real Server 需要在同一个网络中，返回给客户端的数据不需要经过Director Server。
为了对整个群集的访问，Dreector Server和Real Server都需要配置VIP地址

1、LVS-DR数据包流向分析

1、Clinent向目标VIP发出请求，Director（负载均衡器）接收

源ip：客户端ip，目标ip：虚拟ip，源MAC：客户端MAC地址，目标MAC：负载均衡器的MAC地址

2、Director根据负载均衡算法选择RealServer_1（真实服务器），不修改也不封装IP报文，而是将数据帧的MAC地址改为RealServer_1的MAC地址，然后在局域网上发送。

源ip：虚拟ip，目标ip：真实虚拟ip，源MAC：负载均衡器MAC，目标MAC：真实服务器MAC

3、RealServer_1收到这个帧，解封装后发现目标IP与本机匹配（RealSERVERS事先绑定了VIP），于是处理这个报文，随后重新封装报文，发送到局域网。

源ip：虚拟ip，目标ip：客户机ip，源MAC：真实ens33网卡MAC，目标MAC：客户端MAC
注意：如果跨网段，则报文通过路由器经由internet返回给用户

4、Client将收到回复报文，Client认为得到正常的服务，而不会知道是那一台服务器处理的。

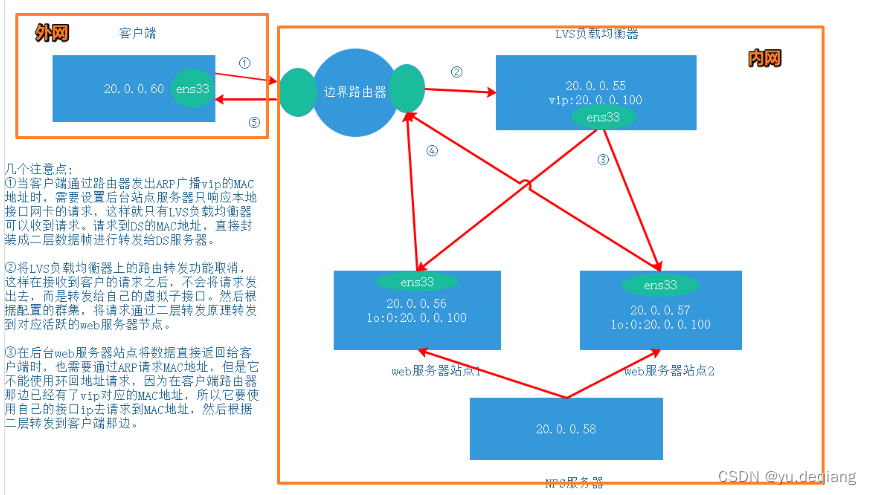

详细流程分析

客户端通过路由器将访问请求发送到内网当中，需要通过APR将源地址解析为MAC地址进行访问，但是由于内网中DS(负载调度器)和RS(真实服务器)都配置了VIP，他们都可收到APR请求，并返回自己的MAC，这时候客户端的数据不知道往哪个上面发送，那就需要通过在真实服务器上配置  “路由紧固” + “只响应目标为本机ens33网卡信息的请求参数” ，因为DR上配置的是虚拟子接口，可以接收到信息，而RS，配置的是环回地址，无法收到ARP请求，那么这样就只有DS收到请求。收到请求后，客户端通过封装DS的MAC地址，进行二层转发。

DS收到请求后，通过调度算法选择需要转发的RS站点，因为都在局域网内此时转发只是二层的转发，那怎么发给RS站点呢？二层转发是局域MAC地址转发的，通过ARP获得RS的MAC地址，将获得的MAC地址封装为目标MAC地址，进行数据转发。

RS收到请求后，它可以直接请请求返回给客户端，不需要再经过DS，因为，它获取到数据包后，把数据包交个自己的ens33网卡，由ens33网卡将数据包转发出去，ens33进行APR广播，这里为了不修改ARP表的内容，在进行ARP广播，使用的源ip为RS的ens33接口ip。广播得到了客户机的MAC地址，再进行将数据转发，转发时，使用的源ip为：环回ip，源MAC为：ens33MAC，目标地址为：客户机地址，目标MAC为客户机MAC。

客户机收到数据包后，发现数据包的源地址为VIP，并不知道是哪一台服务器处理的，下次再发出请求时，直接根据ARP中的表项将数据再次转发到DS。

2、DR模式的特点

①Director Server 和 Real Server 必须再用一个物理网络。

②Real Server：可以使用私有地址，也可以使用公网地址。如果使用公网地址，可以通过互联网对RIP进行直接而访问。

③Director Server作为群集的访问入口，但不作为网关使用。

④所有的请求报文经由Director Server，但回复响应报文不能经过Director Server。

⑤Real Server 的网关不允许指向 Director Server IP ,即Real Server发送的数据包不允许经过 Director Server

⑥Real Server 上的lo 接口配置VIP 的IP 地址。

三、部署LVS-DR群集实验

1、实验准备

需要5台系统，一台centos用来作为调度服务器，两台centos用来作为后台站点，一台centos用来作为NFS共享服务器，一台wendow用来作为客户端。

负载调度器： ens33：20.0.0.55 ，ens33:0：20.0.0.100

Web服务器1： ens33：20.0.0.56 ，lo:0(vip)：20.0.0.100

web服务器2： ens33：20.0.0.57 ， lo:0(vip)：20.0.0.100

NFS服务器： 20.0.0.58

客户端wendows： 20.0.0.60

2、配置负载均衡服务器（20.0.0.55）

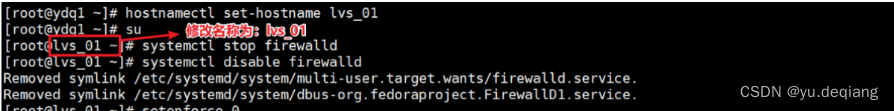

2.1 修改名称，关闭防火墙

2.2 安装ipvsadm工具，并开启

yum -y install ipvsadm    #下载ipvsadm管理工具

modprobe ip_vs    #加载ip_vs模块
cat /proc/net/ip_vs    #查看ip_vs模块

ipvsadm-save > /etc/sysconfig/ipvsadm    #保存策略
systemctl start ipvsadm     #启动ipvsadm工具

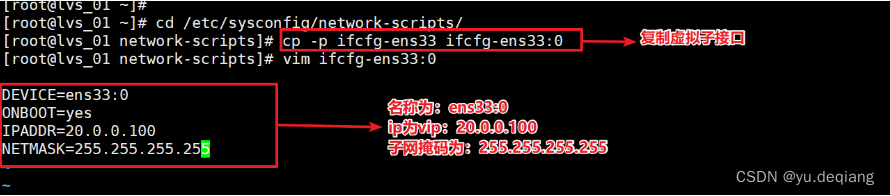

2.3 配置虚拟子接口

cd /etc/sysconfig/network-scripts/     #进入网卡配置目录
cp -p ifcfg-ens33 ifcfg-ens33:0        #复制虚拟子接口的配置文件
vim ifcfg-ens33:0       #编辑虚拟字接口内容
DEVICE=ens33:0
ONBOOT=yes
IPADDR=20.0.0.100
NETMASK=255.255.255.255

ifup ens33:0       #开启虚拟字节
ifconfig ens33:0   #查看配置是否成功

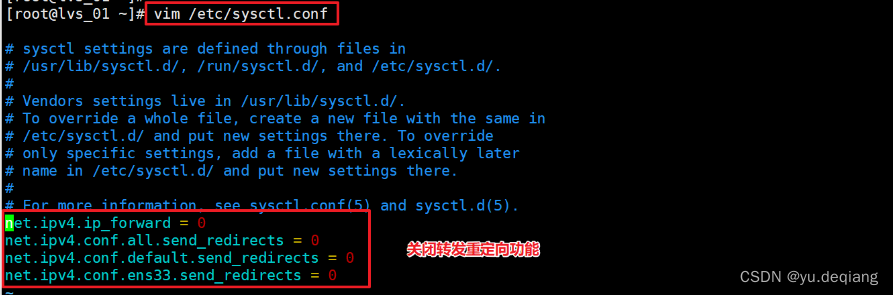

2.4 调整proc响应参数

由于LVS负载均衡器和各个节点需要共用vip地址，应该关闭Linux内核的重定向响应参数，不充当路由器，这样当DS收到客户端发来的数据包时，就不会立马转发给后台RS服务器，而是转发给自己的虚拟子接口。

vim /etc/sysctl.conf     #编辑内核proc参数
net.ipv4.ip_forward = 0      #关闭ip转发
net.ipv4.conf.all.send_redirects = 0      #关闭所有send重定向
net.ipv4.conf.default.send_redirects = 0    #关闭默认重定向
net.ipv4.conf.ens33.send_redirects = 0    #关闭网卡重定向

sysctl -p   #查看内核参数

2.5 配置负载分配策略

ipvsadm -C    #清除规则
ipvsadm -A -t 20.0.0.100:80 -s rr   #创建虚拟主机，指定ip地址，并指定分流模式为轮询
ipvsadm -a -t 20.0.0.100:80 -r 20.0.0.56:80 -g
#添加真实服务器ip地址，并指定负载均衡模式为DR，ip隧道模式为-i，-m为nat模式
ipvsadm -a -t 20.0.0.100:80 -r 20.0.0.57:80 -g
#添加真实服务器ip地址，并指定负载均衡模式为DR，ip隧道模式为-i

ipvsadm   #启动策略
ipvsadm -ln    #查看节点状态信息
ipvsadm -Lnc   #监控连接数

3、配置NFS共享服务器（20.0.0.58）

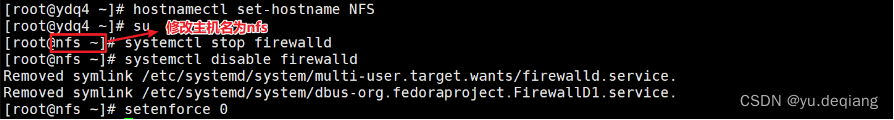

3.1 修改名称，关闭防火墙

hostnamectl set-hostname nfs
su 或  bash

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

3.2 安装nfs服务和rpcbind服务

yum  -y install nfs-utils rpcbind    #安装nfs服务和依赖包

systemctl start rpcbind    #启动依赖服务
systemctl start nfs        #启动nfs服务

3.3 创建共享目录

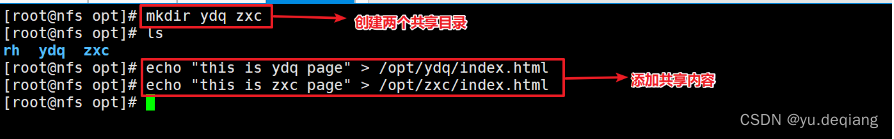

mkdir  /opt/ydq  /opt/zxc   #创建共享目录
echo "this is ydq page" > /opt/ydq/index.html     #设置ydq网页内容
echo "this is zxc page" > /opt/zxc/index.html      #设置zxc网页内容

chmod 777  /opt/ydq  /opt/zxc    #修改opt的权限

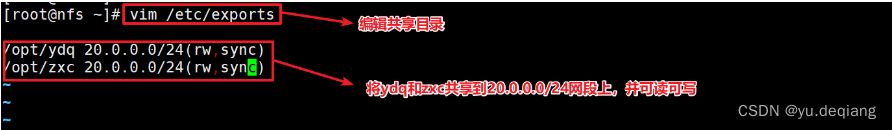

3.4 设置共享，发布共享

vim /etc/exports    #编辑共享目录，共享权限
/opt/ydq 20.0.0.0/24(rw,sync)
/opt/zxc 20.0.0.0/24(rw,sync)

exportfs -rv     #发布共享
showmount -e localhost   #查看共享

4、配置节点服务器（20.0.0.56、20.0.0.57）

4.1 修改名称，关闭防火墙

4.2 配置环回ip地址

此地址仅用作发送web响应数据包的原地址，并不需要监听客户机的访问请求（改由调度器监听并分发），因此使用虚拟接口lo:0 来承载VIP，并为本机添加一条路由记录，并将访问的VIP的数据限制在本地，以免通信紊乱。

cd /etc/sysconfig/network-scripts/    #进入网卡配置目录
cp -p ifcfg-lo ifcfg-o:0    #复制环回网卡
vim ifcfg-lo:0   #修改内容
DEVICE=lo:0
ONBOOT=yes
IPADDR=20.0.0.100      #地址为VIP
NETMASK=255.255.255.255

ifup ifcfg-lo:0    #启动环回网卡
ifconfig lo:0    #查看环回网卡

4.3 添加vip本地访问路由

route add -host 20.0.0.100 dev lo:0

或者下面方式，都可实现路由禁锢，下面的为永久添加
vim /etc/rc.local    #linux在开启启动时，会加载的内容
/sbin/route add -host 20.0.0.100 dev lo:0

4.4 调整内核的ARP响应参数以阻止更新vip的MAC地址，避免冲突

vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1   #系统只响应目的ip为本地的arp请求
net.ipv4.conf.all.arp_announce = 2  #系统不使用ip包的源地址来设置arp请求的原地址，而选择发送接口的ip地址。
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

sysctl -p   #刷新

4.5 安装httpd服务，nfs服务，rpc服务，进行网络挂载

yum -y install httpd nfs-utils rpcbind   #下载包
showmount -e 20.0.0.58   #验证是否查看到共享
mount.nfs 20.0.0.58:/opt/ydq /var/www/html   #网络挂载

systemctl start rpcbind
systemctl start nfs
systemctl start httpd
