C#使用GDI根据文字规格绘制基准线

小半 • 2022年11月10日上午11:28 • .NET • 阅读 205

由于根据需求需要绘制4线3格显示字母，所以需要知道字体规格的基线（baseline）,这里记录下，下面部分摘录自MSDN:

C#获取文字规格的方法在FontFamily类中，对于winform提供以下几个函数：

GetEmHeight(FontStyle)
GetCellAscent(FontStyle)
GetCellDescent(FontStyle)
GetLineSpacing(FontStyle)

这些方法返回的数字使用的是字体设计单位，因此，它们与特定的 Font对象的大小和单位无关。

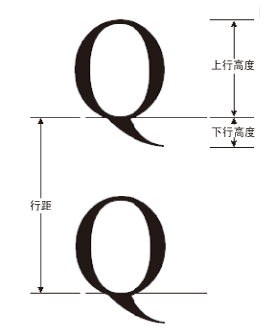

下面的插图显示了各种规格。

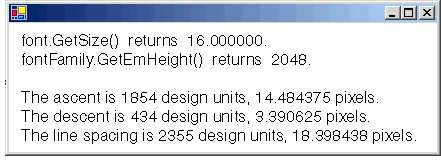

下面的示例显示 Arial 字体系列常规字形的规格。该代码还创建一个大小为 16 像素的 Font对象（基于 Arial 系列），并显示该特定 Font对象的规格（以像素为单位）。

请注意上面的插图中的前两行输出。 Font对象返回的大小为 16， FontFamily对象返回的 em 高度为 2,048。这两个数字（16 和 2,048）对于在字体设计单位和 Font对象的单位（在本例中为像素）之间进行转换很关键。

例如，您可按照以下方法将升高值从设计单位转换为像素：

下面的代码通过设置 PointF对象的 Y 数据成员来在垂直方向上定位文本。每新增加一行文本，y 坐标就增加 font.Height。 Font对象的 Height属性返回该特定 Font对象的行距（以像素为单位）。在此示例中， Height返回的数值是 19。请注意，这与通过将行距单位转换为像素而得到的数字（向上舍入为一个整数）是相同的。

注意 em 高度（也叫大小或 em 大小）不是升高值与降低值之和。升高值与降低值之和称为单元格高度。单元格高度减去内部间隙等于 em 高度。单元格高度加外部间隙等于行距。

这里我们创建一个实例，来做测试：

FontFamily fontFamily = new FontFamily(“Arial”);
Font font = new Font( fontFamily,76.8F, FontStyle.Regular, GraphicsUnit.Pixel);
PointF pointF = new PointF(10, 10);
SolidBrush solidBrush = new SolidBrush(Color.Black);

int ascent = fontFamily.GetCellAscent(FontStyle.Regular);
float ascentPixel = font.Size * ascent / fontFamily.GetEmHeight(FontStyle.Regular);

//下基线
e.Graphics.DrawLine(Pens.Red, 100 , 500 + ascentPixel, 800, 500 + ascentPixel);
//上基线
e.Graphics.DrawLine(Pens.Red, 100, 500 + ascentPixel – font.Size / 2, 800, 500 + ascentPixel – font.Size / 2);
e.Graphics.DrawString(“abcdefghijklmnopqrstuvwxyz”, font, Brushes.Black, 100, 500);

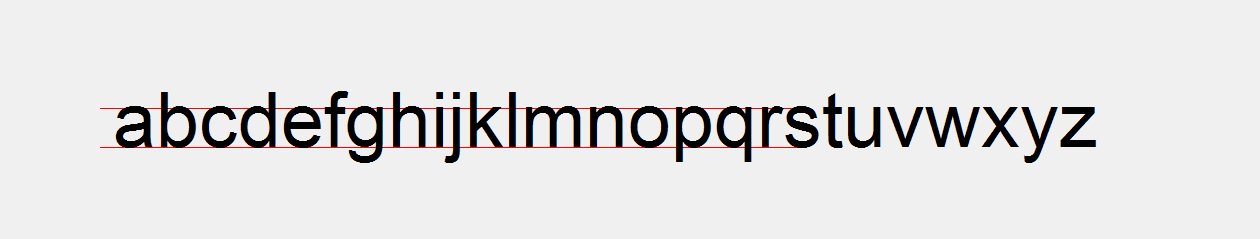

绘制结果如下：
